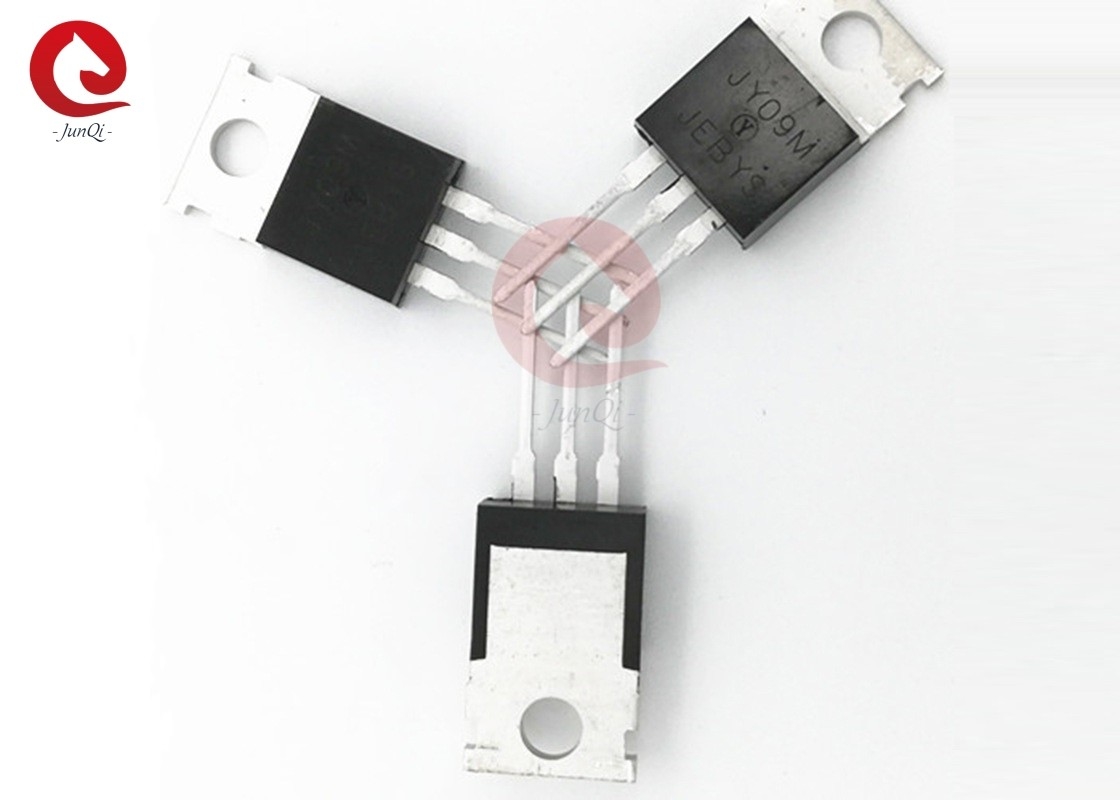

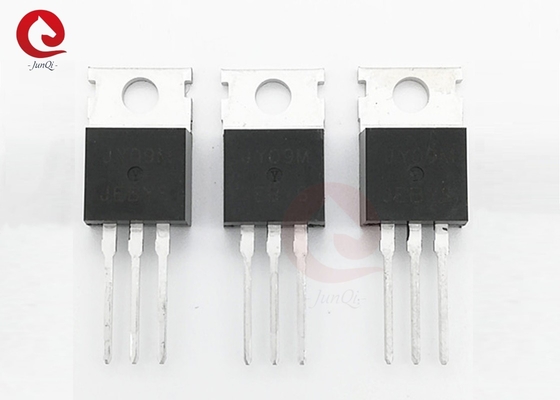

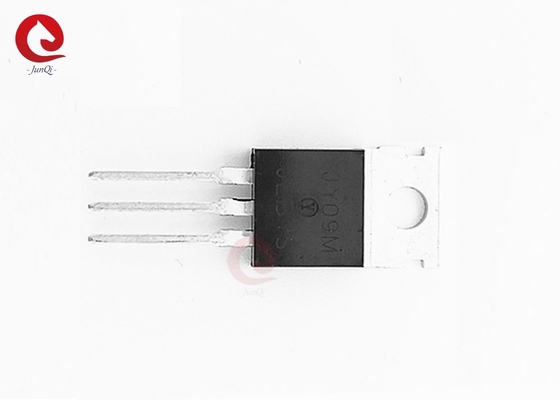

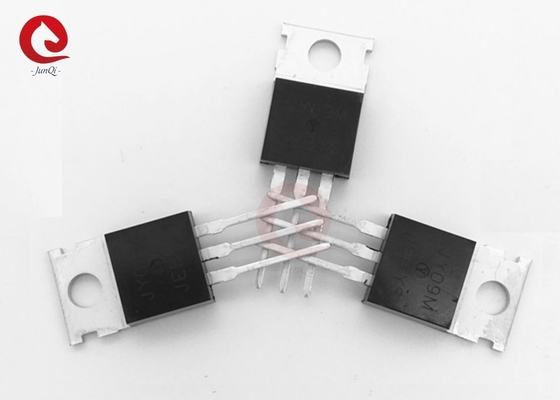

JY09M N Channel Enhancement MOS IC TO-220 70V 90A Power MOSFET

Productdetails:

Plaats van herkomst:	China
Merknaam:	JEUNKEI
Certificering:	ISO9001,CE
Modelnummer:	JY09M

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	100 stuks (monster beschikbaar)
Prijs:	Onderhandelbaar
Verpakking Details:	reeks voor de uitvoer
Levertijd:	hang van de ordehoeveelheid /Negotiable af
Betalingscondities:	T/T, Paypal
Levering vermogen:	1000 stuks per dag

Contact

Gedetailleerde productomschrijving

Naam:	N-kanaalverbeteringsmodus Power MOSFET	Model nr.:	JY09M
Type:	N kanaal	Afvoerkanaal-bronvoltage:	70V
Ononderbroken Afvoerkanaalstroom:	90A (Tc=25°C)	Maximale vermogensdissipatie:	162W
Werkende Verbinding en Opslagtemperatuurwaaier:	-55°C~+175°C
Markeren:	JY09M versterkingsmodus vermogen mosfet , N-kanaalverbeteringsmodus Power MOSFET , 70V 90A versterkingsmodus vermogen mosfet

Algemene beschrijving:

De JY09M maakt gebruik van de nieuwste loopgraafverwerkingstechnieken om de hoge celdichtheid te bereiken en vermindert de aan-weerstand met een lage poortlading.Deze eigenschappen combineren om van dit ontwerp een uiterst efficiënt en betrouwbaar apparaat te maken voor gebruik in power switching applicaties en een breed scala aan andere toepassingen.

Kenmerken:

● 70V/90A, RDS ((ON) ≤6,8mΩ@VGS=10V
● Snel schakelen en terugdraaien
● Volledige kenmerken van lawine spanning en stroom
● Uitstekende verpakking voor een goede warmteafvoer

Toepassingen:

● Power Switching applicatie
● Hardgeschakelde en hoogfrequente circuits
● Ononderbroken stroomvoorziening

Beschrijving van de PIN:

Absolute maxima ((Tc=25°C, tenzij anders vermeld):

Symbool	Parameter		Beperking	Eenheid
VDS	Voltage van de afvoerbron		70	V
VGS	Spanning van de poortbron		± 20	V
Ik...D	Continu afvoerstroom	TC=25°C	90	Een
Ik...D	Continu afvoerstroom	TC=100°C	65	Een
Ik...DM	Gepulseerde afvoerstroom		315	Een
PD	Maximale energieverspilling		162	W
TJTSTG	Temperatuurbereik van de bedrijfsruimte en de opslagruimte		-55~+175	°C
RΘJC	Thermische weerstand - verbinding met de behuizing		0.85	°C/W
RΘJC	Thermische weerstand - verbinding met de omgeving		62.5	°C/W

JY09M N Channel Enhancement MOS IC TO-220 70V 90A Power MOSFET 1

TO220-3 Pakketschets

SYMBOL	MM			INCH			SYMBOL	MM			INCH
SYMBOL	Min.	Naam van het bedrijf	Maximaal	Min.	Naam van het bedrijf	Maximaal	SYMBOL	Min.	Naam van het bedrijf	Maximaal	Min.	Naam van het bedrijf	Maximaal
Een	4.40	4.57	4.70	0.173	0.180	0.185	Øp1	1.40	1.50	1.60	0.055	0.059	0.063
A1	1.27	1.30	1.33	0.050	0.051	0.052	e	2.54BSC			0.1BSC
A2	2.35	2.40	2.50	0.093	0.094	0.098	e1	5.08BSC			0.2BSC
b.	0.77	-	0.90	0.030	-	0.035	H1	6.40	6.50	6.60	0.252	0.256	0.260
b2	1.23	-	1.36	0.048	-	0.054	L	12.75	-	13.17	0.502	-	0.519
C	0.48	0.50	0.52	0.019	0.020	0.021	L1	-	-	3.95	-	-	0.156
D	15.40	15.60	15.80	0.606	0.614	0.622	L2	250REF.			0.098REF.
D1	9.00	9.10	9.20	0.354	0.358	0.362	Øp	3.57	3.60	3.63	0.141	0.142	0.143
DEP	0.05	0.10	0.20	0.002	0.004	0.008	Q	2.73	2.80	2.87	0.107	0.110	0.113
E	9.70	9.90	10.10	0.382	0.389	0.398	Θ1	5°	7°	9°	5°	7°	9°
E1	-	8.70	-	-	0.343	-	Θ2	1°	3°	5°	1°	3°	5°
E2	9.80	10.00	10.20	0.386	0.394	0.401
