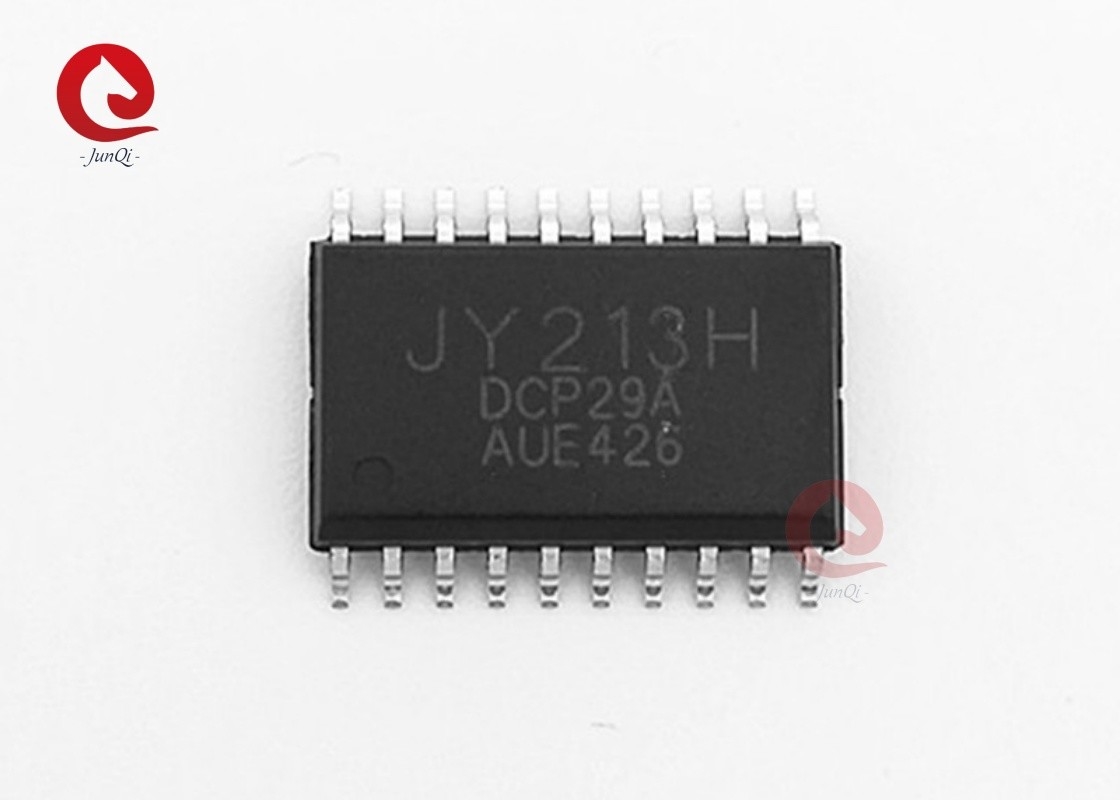

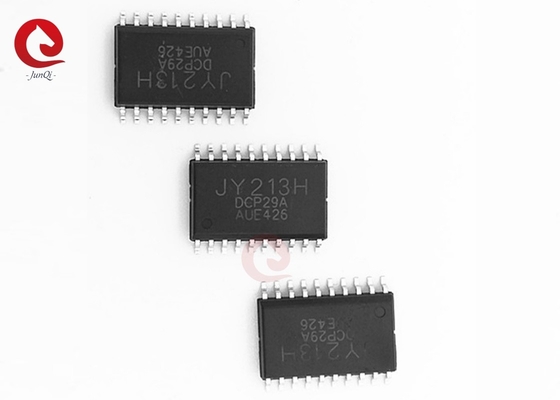

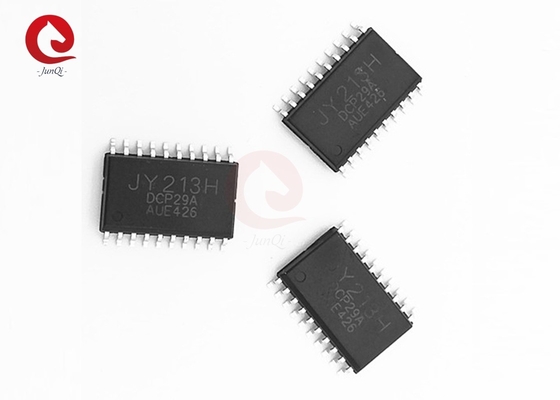

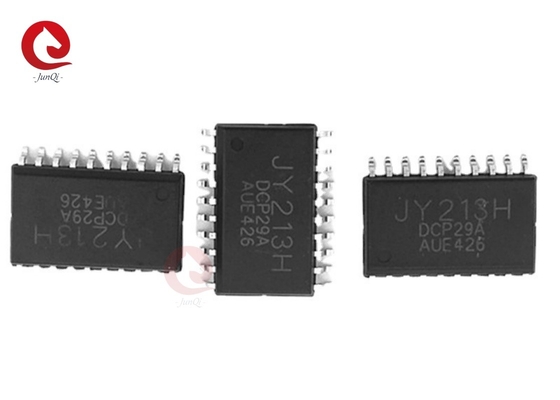

JY213H SOP20 BLDC Motor Driver MOSFET / IGBT Driver High Speed High Voltage 3-Phase Gate Driver

Productdetails:

Plaats van herkomst:	China
Merknaam:	JEUNKEI
Certificering:	ISO9001,CE
Modelnummer:	JY213H

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	50pcs (beschikbare steekproef)
Prijs:	Onderhandelbaar
Verpakking Details:	reeks voor de uitvoer
Levertijd:	hang van de ordehoeveelheid /Negotiable af
Betalingscondities:	T/T, Western Union, Paypal
Levering vermogen:	10000pcs per maand

Contact

Gedetailleerde productomschrijving

Naam:	MOSFET voor hogesnelheidsvermogen	Model nr.:	JY213H
Pakkettype:	SOP20	Type kanaal:	Hoger gelegen bestuurder
Rijden:	Bestuurder tot 3-fasen halfbrugpoorten	Nettype:	Hoogspanningsdriefasige poortdriver
Invoerlogische compatibiliteit:	3.3V,5V,15V	Hoogspanningsproces:	600 V
Ingebouwde invoerfilter:	- Ja, dat klopt.	Toepassing:	Motor-omvormer-driver met driefasen
Markeren:	SOP20 BLDC motorrijder MOSFET , Hoge snelheid BLDC motordriver MOSFET , Hoogspannings BLDC-motordriver MOSFET

Beschrijvingen:

De JY213H is een high-speed power MOSFET en IGBT-driver met drie onafhankelijke hoge en lage zijkant verwezen uitgangskanalen voor 3-fase poortdriver.Ingebouwde stilstandsbescherming en shoot-through-bescherming die een halfbrugonderbreking voorkomenDe UVLO-circuits voorkomen storingen wanneer VCC en VBS lager zijn dan de gespecificeerde drempelspanning.600V hoogspanningsproces en common-mode geluidsverwijderende techniek zorgen voor een stabiele werking van high-side drivers onder geluidsomstandigheden met een hoge DV/dt.

Kenmerken:

1. geïntegreerde 600V half-brug hoge zijkant driver
2- Rijdt naar driefasige halve brug poorten.
3Ingebouwde stilstandscontrole
4Doorschotbescherming
5Onder spanning lockout voor VCC en VBS
6. 3.3V, 5V, 15V invoerlogic Compatibel
7. Ingebouwde invoerfilter
8. -40°C tot 125°C
9. Common-Mode dv/dt geluidsonderdrukking

Toepassingen:

1. Driefasige motoromvormer

2- Airconditioning.

3. Wasmachines

Blocdiagram:

JY213H SOP20 BLDC Motor Driver MOSFET / IGBT Driver High Speed High Voltage 3-Phase Gate Driver 0

Typisch toepassingscircuit:

JY213H SOP20 BLDC Motor Driver MOSFET / IGBT Driver High Speed High Voltage 3-Phase Gate Driver 1

Bestelgegevens:

Geldig deel nr.	Pakkettype	Topcode
JY213H-S	20-PIN, SOP, 300mil	JY213H-S
JY213H-S1	24-PIN, SOP, 300mil	JY213H-S1
JY213H-S2	28-PIN, SOP, 300mil	JY213H-S2

PIN-configuratie:

JY213H SOP20 BLDC Motor Driver MOSFET / IGBT Driver High Speed High Voltage 3-Phase Gate Driver 2

PIN-beschrijvingen:

Pinnaam	Beschrijving	Pin nr.
Pinnaam	Beschrijving	SOP20	SOP24
VCC	Logische en laagzijdige poortdrivers voedingsspanning	1	1
V5V	5V LDO-uitgang		2
HU	Logische input voor U-fasedriever met hoge kantpoort	2	3
HV	Logische input voor V-fasedriever voor hoge kantpoort	3	4
HW	Logische input voor W-fasedriever voor hoge poort	4	5
LU	Logische invoer voor U-fasedriever met lage kantpoort	5	6
LV	Logische invoer voor V-fasedriever met lage kantpoort	6	7
LW	Logische invoer voor de W-fasedriever van de lage kantpoort	7	8
GND	Logische grondslag en laagzijdige grendelers	8	9
Geringe	Vervolgens wordt de verwerking van de in punt 5.4.1.1.1.1.1.1.1.1.1.3.3.3.3.3.3.3.3.3.3.3.3.3.3.3.3.3.3.3.3.3.3.3.3.3.3.4.4.4.4.4.4.4.4.4.4.4.4.4.4.4.4.4.4.4.	9	10
LOV	V-fase-uitgang van de laagzijdige poortstuurder	10	11
LOU	Vervolgens wordt de vergroting van de vergroting van de vergroting van de vergroting van de vergroting van de vergroting van de vergroting van de vergroting van de vergroting van de vergroting.	11	12
NC.	Niet verbonden		13
VSW	Hoogspanningsdriver-W-fase drijvende voeding	12	14
Hoe	Hoogste stuurwiel W-fasegate stuurwiel uitgang	13	15
VBW	Hoogzijdige drijver-W-fase zwevende voeding	14	16
NC.	Niet verbonden		17
VSV	Voltage van de V-fasige drijvende voeding van de hoogspanningsmotor	15	18
HOV	Hoogste stuurwiel-V-fasegate stuurwiel-uitgang	16	19
VBV	Hoogzijdige drijver-W-fase zwevende voeding	17	20
NC.	Niet verbonden		21
VSU	High-side driver U-fase drijvende voeding ooset spanning	18	22
HOU	Hoogste stuur-U-fasegate stuur-uitgang	19	23
VBU	U-fase drijvende voeding aan de hoge zijkant	20	24

JY213H SOP20 BLDC Motor Driver MOSFET / IGBT Driver High Speed High Voltage 3-Phase Gate Driver 3

PIN-beschrijvingen:

Pinnaam	Beschrijving	Pin nr.
VCC	Logische en laagzijdige poortdrivers voedingsspanning	1
V5V	5V LDO-uitgang	2
NC.	Niet verbonden	3
SGND	Logische basis	4
HU	Logische input voor U-fasedriever met hoge kantpoort	5
HV	Logische input voor V-fasedriever voor hoge kantpoort	6
HW	Logische input voor W-fasedriever voor hoge poort	7
LU	Logische invoer voor U-fasedriever met lage kantpoort	8
LV	Logische invoer voor V-fasedriever met lage kantpoort	9
LW	Logische invoer voor de W-fasedriever van de lage kantpoort	10
NC.	Niet verbonden	11
NC.	Niet verbonden	12
PGND	Onderzijde van de poort	13
Geringe	Vervolgens wordt de verwerking van de in punt 5.4.1.1.1.1.1.1.1.1.1.3.3.3.3.3.3.3.3.3.3.3.3.3.3.3.3.3.3.3.3.3.3.3.3.3.3.4.4.4.4.4.4.4.4.4.4.4.4.4.4.4.4.4.4.4.	14
LOV	V-fase-uitgang van de laagzijdige poortstuurder	15
LOU	Vervolgens wordt de vergroting van de vergroting van de vergroting van de vergroting van de vergroting van de vergroting van de vergroting van de vergroting van de vergroting van de vergroting.	16
NC.	Niet verbonden	17
VSW	Hoogspanningsdriver-W-fase drijvende voeding	18
Hoe	Hoogste stuurwiel W-fasegate stuurwiel uitgang	19
VBW	Hoogzijdige drijver-W-fase zwevende voeding	20
NC.	Niet verbonden	21
VSV	Voltage van de V-fasige drijvende voeding van de hoogspanningsmotor	22
HOV	Hoogste stuurwiel-V-fasegate stuurwiel-uitgang	23
VBV	Hoogzijdige drijver-W-fase zwevende voeding	24
NC.	Niet verbonden	25
VSU	High-side driver U-fase drijvende voeding ooset spanning	26
HOU	Hoogste stuur-U-fasegate stuur-uitgang	27
VBU	U-fase drijvende voeding aan de hoge zijkant	28
