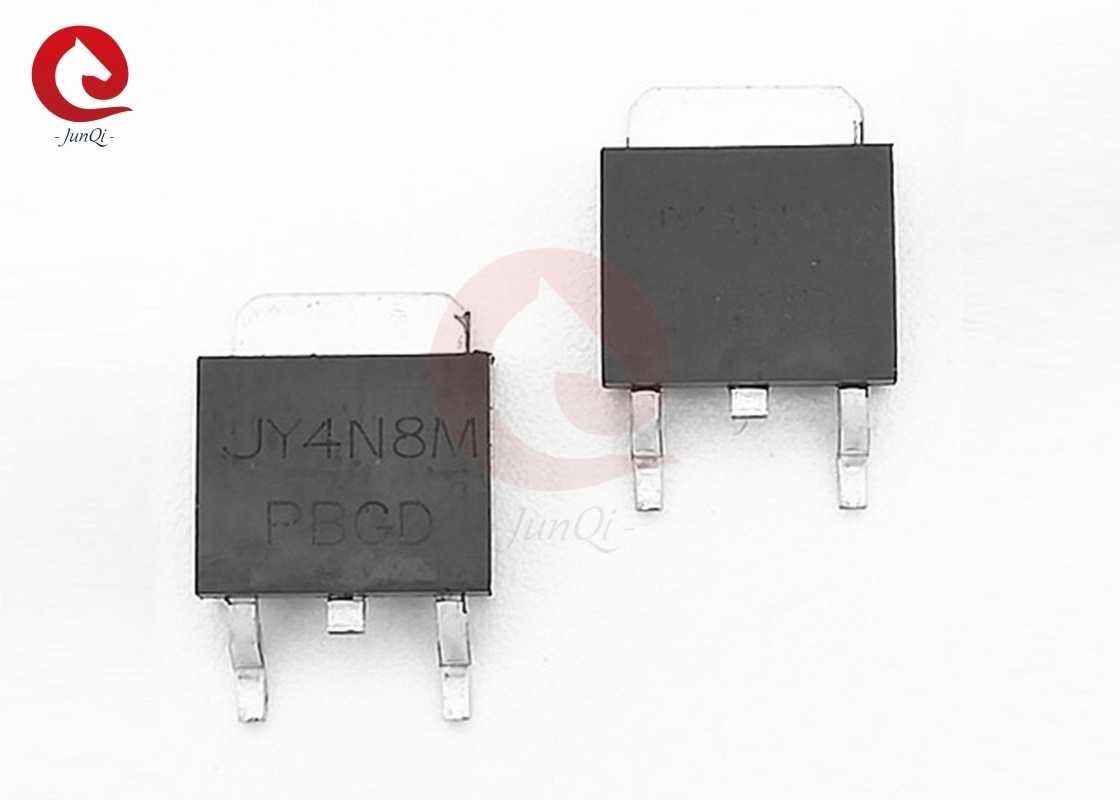

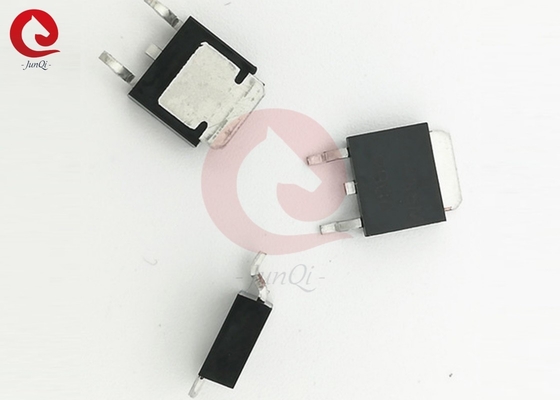

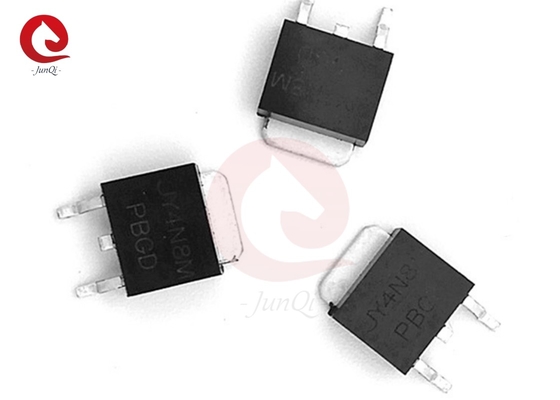

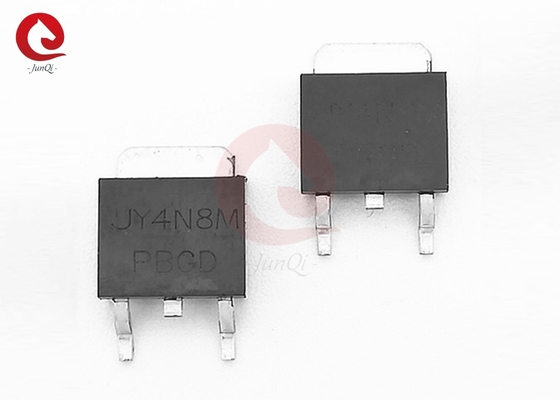

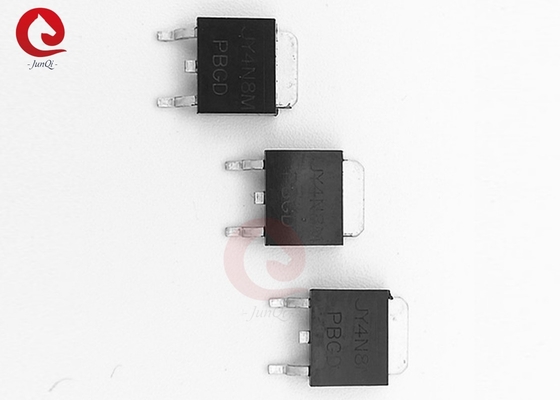

40V/80A TO-252 N Kanalverbeteringsmodus Power MOSFET JY4N8M

Productdetails:

Plaats van herkomst:	China
Merknaam:	JEUNKEI
Certificering:	ISO9001,CE
Modelnummer:	JY4N8M

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	50pcs (beschikbare steekproef)
Prijs:	USD0.5-USD1/PC
Verpakking Details:	reeks voor de uitvoer
Levertijd:	hang van de ordehoeveelheid /Negotiable af
Betalingscondities:	T/T, Western Union, Paypal
Levering vermogen:	30000 stuks per maand

Contact

Gedetailleerde productomschrijving

naam:	Machtsmosfet	Model nr.:	JY4N8M
Type:	N kanaal	Afvoerkanaal-bronvoltage:	40 V
Poort-bronvoltage:	±20V	Ononderbroken Afvoerkanaalstroom:	80A (Tc=25°C)
Gepulseerde afvoerkanaalstroom:	350A	Maximale vermogensdissipatie:	80W
omgekeerde lichaamsherstel:	- Ja, dat klopt.
Markeren:	80A MOSFET met vermogen , 40V MOSFET

Algemene beschrijving:

Kenmerken:

De JY4N8M maakt gebruik van de nieuwste technieken voor gravenverwerking om de hoge celdichtheid te bereiken en vermindert de aanwijzingsweerstand met een lage poortlading.Deze eigenschappen combineren om van dit ontwerp een uiterst efficiënt en betrouwbaar apparaat te maken voor gebruik in power switching applicaties en een breed scala aan andere toepassingen.

Toepassingen:

● 40V/80A, RDS ((ON) ≤6,5mΩ@VGS=10V
● Snel schakelen en terugdraaien
● Volledige kenmerken van lawine spanning en stroom
● Uitstekende verpakking voor een goede warmteafvoer

Beschrijving van de PIN:

Absolute maximale waarden ((Tc=25°C, tenzij anders vermeld)

Symbool	Parameter		Beperking	Eenheid
VDS	Voltage van de afvoerbron		40	V
VGS	Spanning van de poortbron		± 20	V
Ik...D	Continu afvoerstroom	Tc=25°C	80	Een
		Tc=100°C	55
Ik...DM	Gepulseerde afvoerstroom		350	Een
PD	Maximale energieverspilling		80	W
TJTSTG	Temperatuurbereik van de werkplaats en de opslagplaats		-55~+175	°C
RΘJC	Thermische weerstand - verbinding met de behuizing		1.88	°C/W
R- Het is goed.	Thermische weerstand - verbinding met de omgeving		92

Package Overzicht:

Symbool	Afmetingen in millimeter		Afmetingen in centimeter
Symbool	- Min.	Max, ik ben er klaar voor.	- Min.	Max, ik ben er klaar voor.
Een	2.200	2.400	0.087	0.094
A1	0.000	0.127	0.000	0.005
b.	0.660	0.860	0.026	0.034
c.	0.460	0.580	0.018	0.023
D	6.500	6.700	0.256	0.264
D1	5.100	5.460	0.201	0.215
D2	0.483TYP.		0.190 TYP.
E	6.000	6.2000	0.236	0.244
e	2.186	2.386	0.086	0.094
L	9.800	10.400	0.386	0.409
L1	2.900 TYP		0.114 TYP.
L2	1.400	1.700	0.055	0.067
L3	1.600 TYP		0.063 TYP.
L4	0.600	1.000	0.024	0.039
ø	1.100	1.300	0.043	0.051
Het	0°	8°	0°	8°
h	0.000	0.300	0.000	0.012
v	5.350 TYP.		0.211 TYP.
