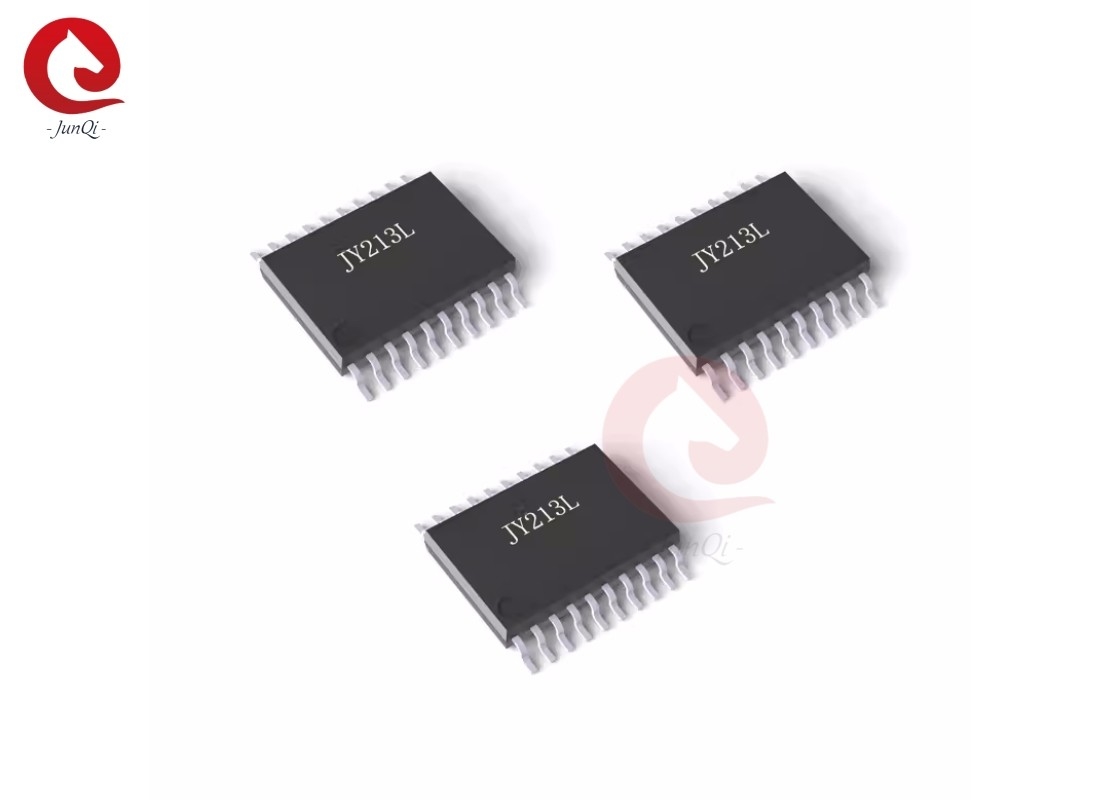

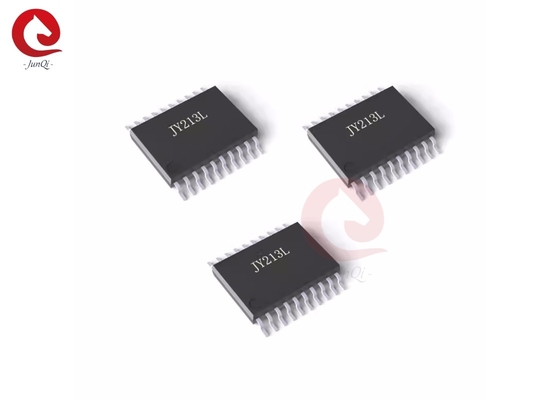

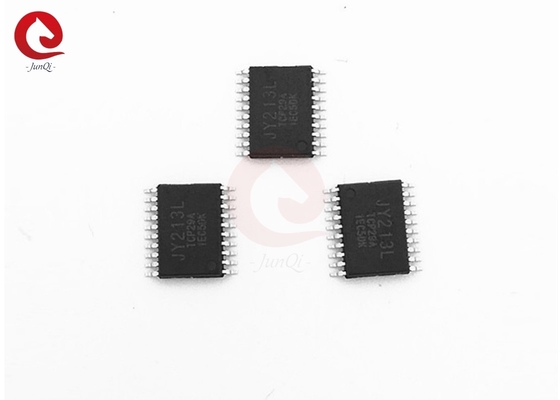

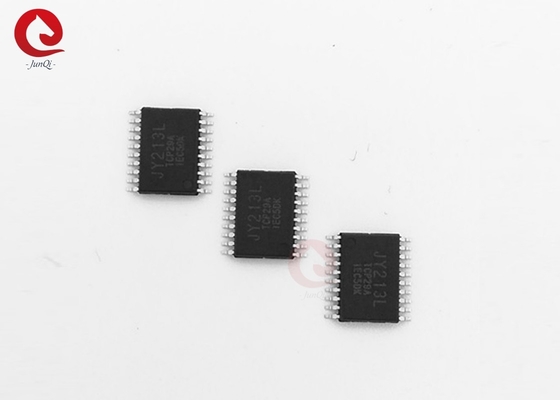

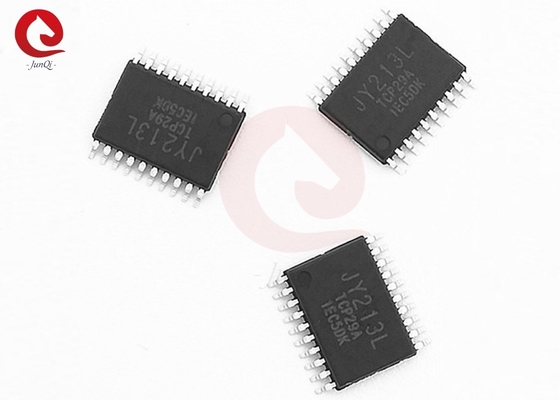

JY213L SSOP-20 Halve brug aandrijving 90V 3 fase poort driver met drie onafhankelijke hoge en lage kant

Productdetails:

Plaats van herkomst:	China
Merknaam:	JEUNKEI
Certificering:	ISO9001,CE
Modelnummer:	JY213L

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	50pcs (beschikbare steekproef)
Prijs:	USD0.5-USD1/PC
Verpakking Details:	reeks voor de uitvoer
Levertijd:	hang van de ordehoeveelheid /Negotiable af
Betalingscondities:	T/T, Western Union, Paypal
Levering vermogen:	1000 stuks per dag

Contact

Gedetailleerde productomschrijving

Naam:	90 V driefase-poortdriver	Model nr.:	JY213L
Invoerlogische compatibiliteit:	3.3V en 5V	IO+/IO-:	+1,2A/-2,0A bij VCC=15V,VBS=15V
Werktemperatuurbereik:	40°C tot 125°C	Pakket met kleine voetafdruk:	TSSOP20L/24L, 173mil
Kleur:	Zwart	Toepassing:	Inverter voor algemeen gebruik
Markeren:	SSOP-20 Halve brug aandrijving , 90 V halfbrug aandrijving , 3 Fase Halve brug aandrijving

Beschrijving:

De JY213L is een hogesnelheidsdriefasige poortdriver voor MOSFET- en IGBT-toestellen met drie onafhankelijke hoge en lage zijdeverwijzende uitgangskanalen.Ingebouwde doodtijdbescherming en doorschotbescherming voorkomen schade aan de halve brugDe UVLO-circuits voorkomen storingen wanneer VCC en VBS lager zijn dan de gespecificeerde drempelspanning. A novel high-voltage BCD process and common-mode noise canceling technique provide stable operation of high-side drivers under high dV/dt noise conditions while achieving excellent negative transient voltage toleranceEen enable pin (EN) is inbegrepen, zodat de standby-modus kan worden gebruikt om de chip in een lage ruststroom te stellen om een lange levensduur van de batterij te realiseren.

Kenmerken:

• Geïntegreerde 90V halve brug hoge zijkant driver
• Vermogen tot driefasen halve bruggaten te rijden
• Ingebouwde bootbanddiode voor elk hoge zijkanaal
• Ingebouwde bescherming tegen dode tijd
• Schutting door schietpunten
• Onder spanningsblokkering voor VCC en VBS
• Lage bedrijfsspanning 05,5 V voor VCC en VBS
• 3,3 V en 5 V logische invoer compatibel
• Inzetten van pin (EN) voor lage standby stroom
• IO+/IO-: +1,2A/2,0A bij VCC=15V, VBS=15V
• Ingebouwde dode tijd
• Common-mode dV/dt geluidsverwijderingscircuit
• Tolerantie van negatieve transiënte spanning
• lage dI/dt-poortdrijving voor een betere geluidsdichtheid
• Operatiebereik van 40 tot 125 °C
• Kleine voetafdruk

Toepassingen:

• E-BIKE/elektrisch gereedschap met driefasemotor
• Mini-/micromotorbesturing op batterij
• Inverter voor algemeen gebruik

Blocdiagram:

JY213L SSOP-20 Halve brug aandrijving 90V 3 fase poort driver met drie onafhankelijke hoge en lage kant 0

Typisch toepassingscircuit:

JY213L SSOP-20 Halve brug aandrijving 90V 3 fase poort driver met drie onafhankelijke hoge en lage kant 1

PIN-configuratie:

JY213L SSOP-20 Halve brug aandrijving 90V 3 fase poort driver met drie onafhankelijke hoge en lage kant 2

PIN-beschrijving:

Pinnaam	Beschrijving	Pin nr.
Pinnaam	Beschrijving	TSSOP20L	TSSOP24L
HIN1	Logische input voor fase-1-high-side gate driver	1	1
HIN2	Logische input voor fase 2-hoge kantpoortdriver	2	2
HIN3	Logische input voor fase-3 high-side gate driver	3	3
LIN1	Logische input voor fase 3-laagzijpoortdriver	4	4
LIN2	Logische input voor fase 3-laagzijpoortdriver	5	5
LIN3	Logische input voor fase 3-laagzijpoortdriver	6	6
Vervaardiging	Logische invoer voor de bediening van de standby-stand	-	7
VCC	Logische en laagzijdige poortdrivers voedingsspanning	7	8
COM	Logische grondslag en laagzijdige grendelers	8	9
LO3	Fase-3-uitgang van de lage poortstuurder	9	10
LO2	Fase 2-uitgang van de lage poortstuur	10	11
LO1	Fase 1-uitgang van de lage poortstuur	11	12
NC.		-	13
VS3	Fase-3 hoogzijdriver zwevende voeding offsetspanning	12	14
HO3	Fase-3 high-side driver-uitgang	13	15
VB3	Fase 3 - Floating Supply van de hoogzijdige bestuurder	14	16
NC.	Niet verbonden	-	17
VS2	Fase 2 hoogzijdige drijver zwevende voeding offsetspanning	15	18
HO2	Fase 2-uitgang van de hoogzijdige bestuurder	16	19
VB2	Fase 2 - Floating Supply van de hoge bestuurder	17	20
NC.	Niet verbonden	-	21
VS1	Fase 1 hoogzijdriver zwevende voeding offsetspanning	18	22
HO1	Fase 1-uitgang van de hoogzijdige bestuurder	19	23
VB1	Fase 1 - Floating Supply van de hoogzijdige bestuurder	20	24
