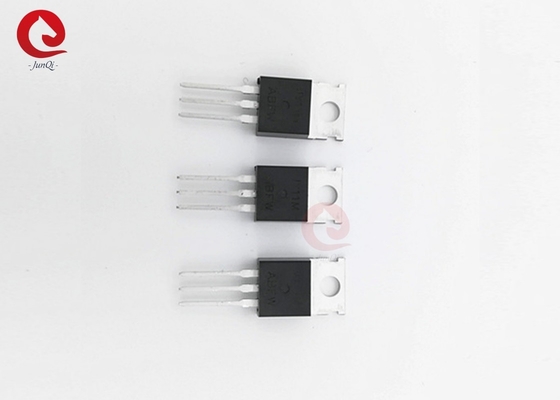

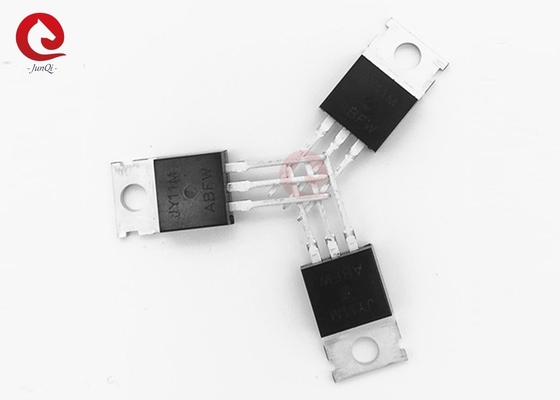

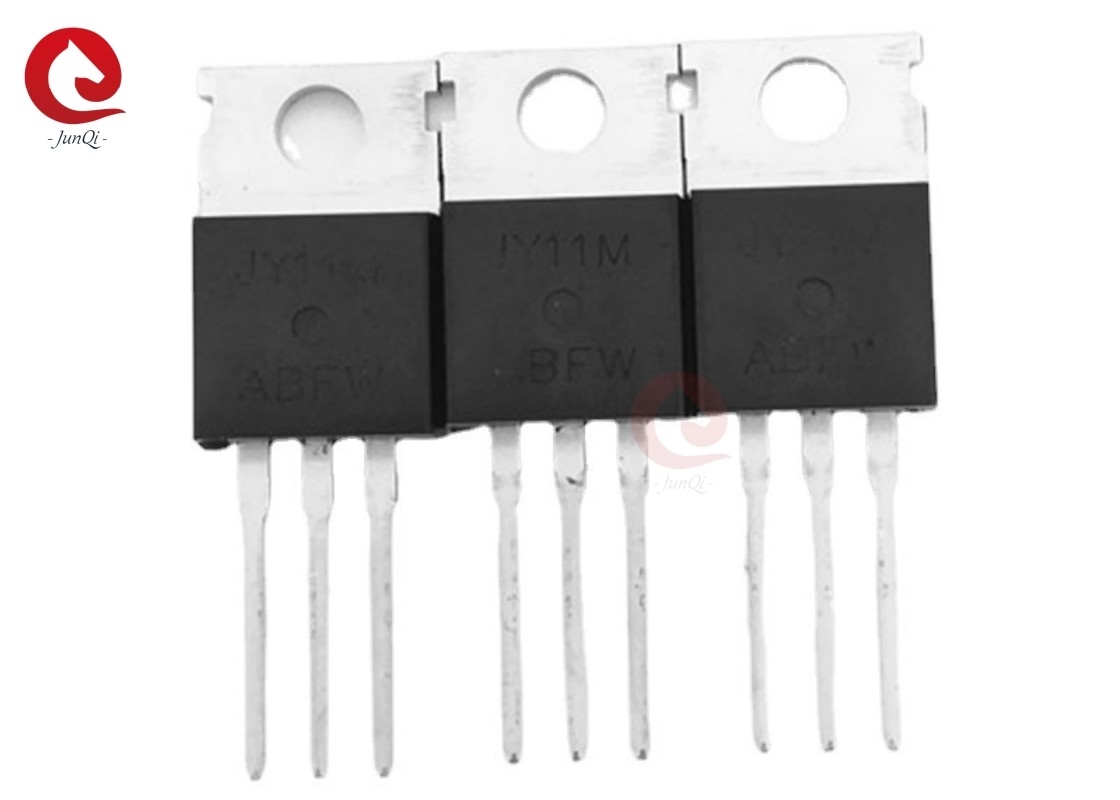

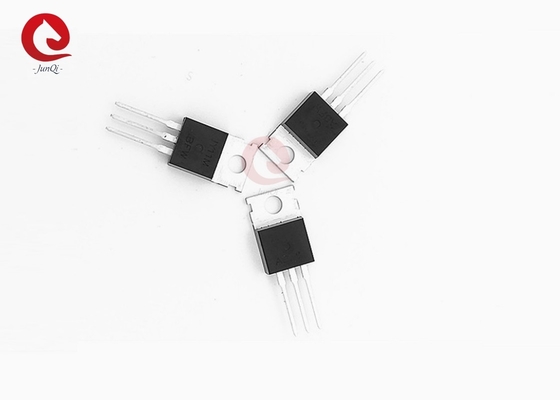

N-kanaal versterkingsmodus MOSFET JY11M voor hardgeschakelde en hoogfrequente schakelingen

Productdetails:

Plaats van herkomst:	China
Merknaam:	JEUNKEI
Certificering:	ISO9001,CE
Modelnummer:	JY11M

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	50pcs (beschikbare steekproef)
Prijs:	USD0.5-USD1/PC
Verpakking Details:	reeks voor de uitvoer
Levertijd:	hang van de ordehoeveelheid /Negotiable af
Betalingscondities:	T/T, Western Union, Paypal
Levering vermogen:	1000 stuks per dag

Contact

Gedetailleerde productomschrijving

Naam:	N Kanaalmosfet	Model nr.:	JY11M
Type:	N kanaal	Afvoerkanaal-bronvoltage:	100V (Tc=25°C)
Poort-bronvoltage:	±20V	Ononderbroken Afvoerkanaalstroom:	110A ((Tc=25°C)
Maximale vermogensdissipatie:	210W	Werkende Verbinding en Opslagtemperatuurwaaier:	-55°C tot +175°C
omgekeerde lichaamsherstel:	- Ja, dat klopt.
Markeren:	Verbeteringsmodus vermogen mosfet N-kanaal , Verbeteringsmodus vermogen mosfet JY11M , Hard Schakel op versterkingsmodus power mosfet

Algemene beschrijving:

De JY11M maakt gebruik van de nieuwste technieken van de loopgraven verwerking om de hoge celdichtheid te bereiken en vermindert de weerstand met een hoge herhalende lawine rating.
Deze ontwerpen maken een uiterst efficiënt en betrouwbaar apparaat voor gebruik in power switching-toepassingen en een breed scala aan andere toepassingen.

Kenmerken:

● 100V/110A, RDS ((ON) =6,5mΩ@VGS=10V
● Snel schakelen en terugdraaien
● Volledige kenmerken van lawine spanning en stroom
● Uitstekende verpakking voor een goede warmteafvoer

Toepassingen:

● Verandering van toepassing
● Hardgeschakelde en hoogfrequente circuits
● Energiebeheer voor omvormersystemen

Beschrijving van de PIN:

Absolute maximale waarden ((Tc=25°C, tenzij anders vermeld):

Symbool	Parameter		Beperking	Eenheid
VDS	Voltage van de afvoerbron		100	V
VGS	Spanning van de poortbron		± 20	V
Ik...D	Continu afvoerstroom	TC=25°C	110	Een
		TC=100°C	82
Ik...DM	Gepulseerde afvoerstroom		395	Een
PD	Maximale energieverspilling		210	W
TJTSTG	Temperatuurbereik van de werkplaats en de opslagplaats		-55~+175	°C
RΘJC	Thermische weerstand - verbinding met de behuizing		0.65	°C/W
RθJA	Thermische weerstand - verbinding met de omgeving		62

TO220-3 Pakketschets:

Symbool	mm			Inch			Symbool	mm			Inch
Symbool	Min.	Naam	Maximaal	Min.	Naam	Maximaal	Symbool	Min.	Naam	Maximaal	Min.	Naam	Maximaal
Een	4.40	4.57	4.70	0.173	0.180	0.185	Øp1	1.40	1.50	1.60	0.055	0.059	0.063
A1	1.27	1.30	1.33	0.050	0.051	0.052	e	2.54BSC			0.1BSC
A2	2.35	2.40	2.50	0.093	0.094	0.098	e1	5.08BSC			0.2BSC
b.	0.77	-	0.90	0.030	-	0.035	H1	6.40	6.50	6.60	0.252	0.256	0.260
b2	1.23	-	1.36	0.048	-	0.054	L	12.75	-	13.17	0.502	-	0.519
C	0.48	0.50	0.52	0.019	0.020	0.021	L1	-	-	3.95	-	-	0.156
D	15.40	15.60	15.80	0.606	0.614	0.622	L2	2.50 REF.			0.098REF.
D1	9.00	9.10	9.20	0.354	0.358	0.362	Øp	3.57	3.60	3.63	0.141	0.142	0.143
DEP	0.05	0.10	0.20	0.002	0.004	0.008	Q	2.73	2.80	2.87	0.107	0.110	0.113
E	9.70	9.90	10.10	0.382	0.389	0.398	Θ1	5°	7°	9°	5°	7°	9°
E1	-	8.7	-	-	0.343	-	Θ2	1°	3°	5°	1°	3°	5°
E2	9.80	10.00	10.20	0.386	0.94	0.401
