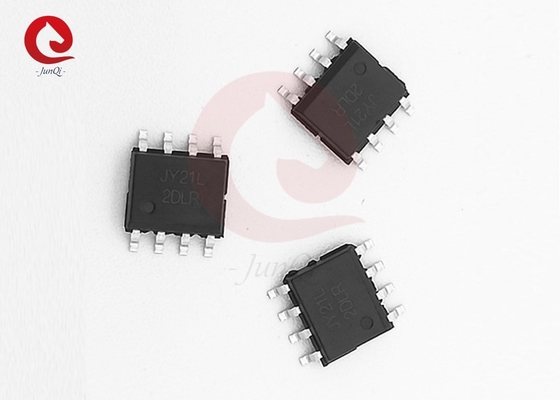

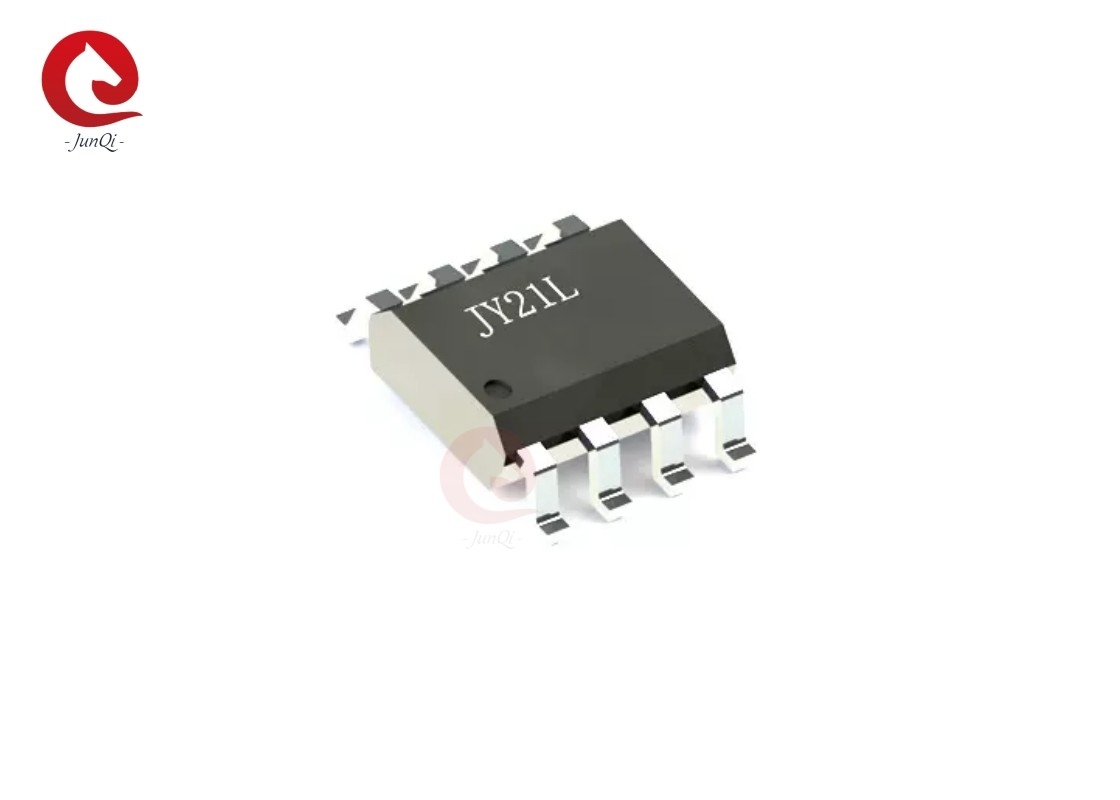

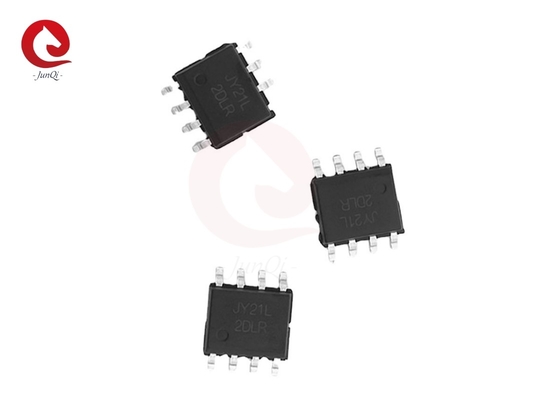

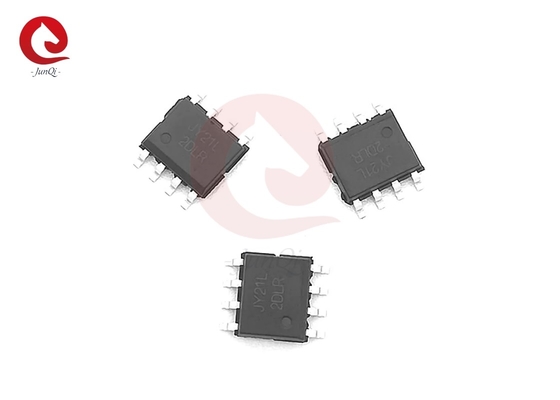

Brushless DC Motor Driver IC JY21L SOP-8 Kan in plaats daarvan IR2101S Push Chip Voor kleine en middelgrote motorrijders

Productdetails:

Plaats van herkomst:	China
Merknaam:	JEUNKEI
Certificering:	ISO9001, CE
Modelnummer:	JY21L

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	50pcs (beschikbare steekproef)
Prijs:	USD0.5-USD0.9/PC
Verpakking Details:	reeks voor de uitvoer
Levertijd:	hang van de ordehoeveelheid /Negotiable af
Betalingscondities:	T/T, Western Union, Paypal
Levering vermogen:	10000pcs per maand

Contact

Gedetailleerde productomschrijving

Naam:	Controle IC	Model nr.:	JY21L
Installatietype:	Op het oppervlak montagebaar	Verpakkingsspecificaties:	Soppenen-8
De leveringswaaier van de poortaandrijving:	5.5V~20V	Outputbron/Gootsteen huidig vermogen:	450mA/850mA
Hoge zij drijvende levering:	-0,3 tot 150 V	Lage zij en hoofdvoeding:	-0,3 tot en met 25 V
Markeren:	Controlemotor zonder borstel DC-driver IC , SOP-8 Brushless DC Motor Driver IC , Brushless DC Motor Driver Ic

Algemene beschrijving
Het product is een hoogspannings- en hogesnelheidspannings-MOSFET- en IGBT-driver op basis van het P-SUB-P-EPI-proces.De drijvende kanaaldriver kan worden gebruikt om twee N-kanaal MOSFET of IGBT onafhankelijk van elkaar te bedienen die tot 150V werktDe logische ingangen zijn compatibel met standaard CMOS- of LSTTL-uitgangen, tot 3.3V-logic.De verspreidingsvertragingen worden afgestemd op de vereenvoudiging van het gebruik in hoogfrequente toepassingen.

Kenmerken:
● 3,3 V logische compatibiliteit
● Volledig werkbaar tot +150V
● Drijvend kanaal ontworpen voor bootstrap werking
● Versmeltingsbereik van de poortdrijver van 5,5 tot 20 V
● Uitgang Bron/Sink stroomvermogen 450mA/850mA
● Onafhankelijke logische input voor alle topologieën
● -5V negatief VS vermogen
● Gelijke verspreidingsvertraging voor beide kanalen

Toepassingen
● Power MOSFET of IGBT-driver
● Motorrijder met kleine en middelgrote motoren

Verpakkingen en toepassingscircuits:

Beschrijving van de pin:

Pinnummer	Pinnaam	Pinfunctie
1	Vcc	Onderzijde en hoofdvoeding
2	HIN	Logische invoer voor de uitgang van de bestuurder van de hoge zijdepoort ((HO))
3	LIN	Logische invoer voor lage zijde poort drvier uitgang ((LO)
4	COM	Ground
5	L.O.	Laag zijdepoort aandrijving output, in fase met LIN
6	Versus	Hoge zijdelingse drijvende toevoer omdraai of bootstrap terugkeer
7	HO	Hoge zijdepoort aandrijving uitvoer, in fase met HIN
8	VB.	Hoogzijdige drijvende voeding

Functioneel blokdiagram:

Absolute maximale ratings:

Symbool	Definitie	Min.	Max. Max.	Eenheden
VB.	Hoogzijdige drijvende voeding	-Nee.3	150	V
VS	Hoogzijdig drijvend aanbod rendement	VB.- 20	VB.+0.3
VHO	Hoge zijkantpoort aandrijving	VS-Nee.3	VB.+0.3
VCC	Onderzijde en hoofdvoeding	-Nee.3	25
VL.O.	Laag zijdepoort aandrijving output	-Nee.3	VCC+0.3
VIN	Logische input van HIN&LIN	-Nee.3	VCC+0.3
ESD	HBM-model	2500	V
Model van de machine	200	V
PD	Packagevermogensverlies @TEen≤ 25oC	—	0.63	W
Rth- Ja.	Thermische weerstandsverbinding met omgeving	—	200	oC/W
TJ	Temperatuur van het kruispunt	—	150	oC
TS	Bergingstemperatuur	- 55	150
TL	Loodtemperatuur	—	300
