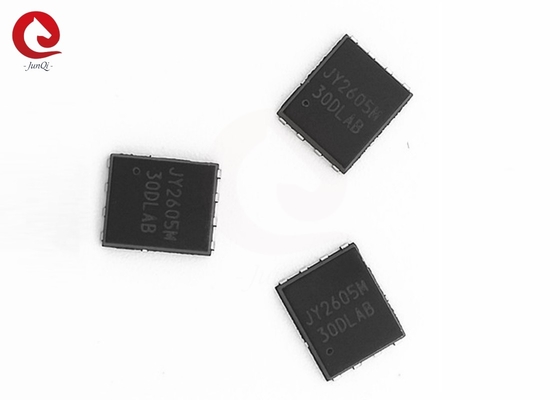

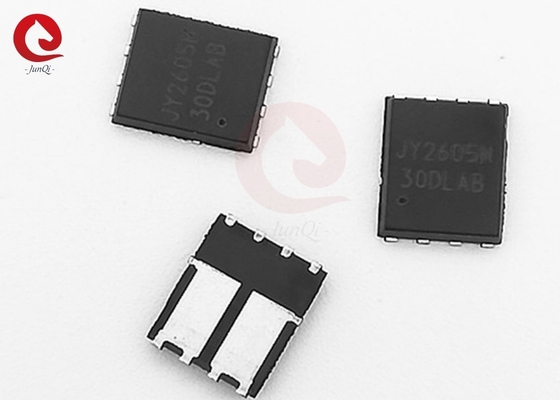

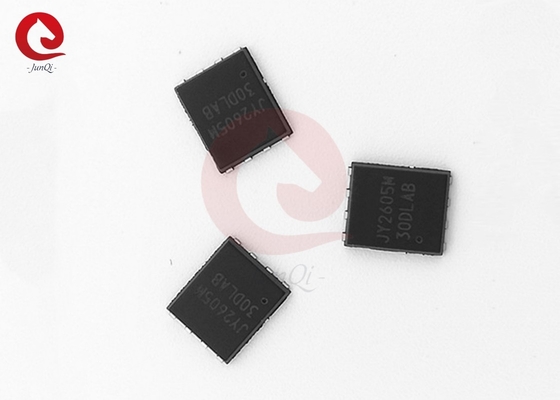

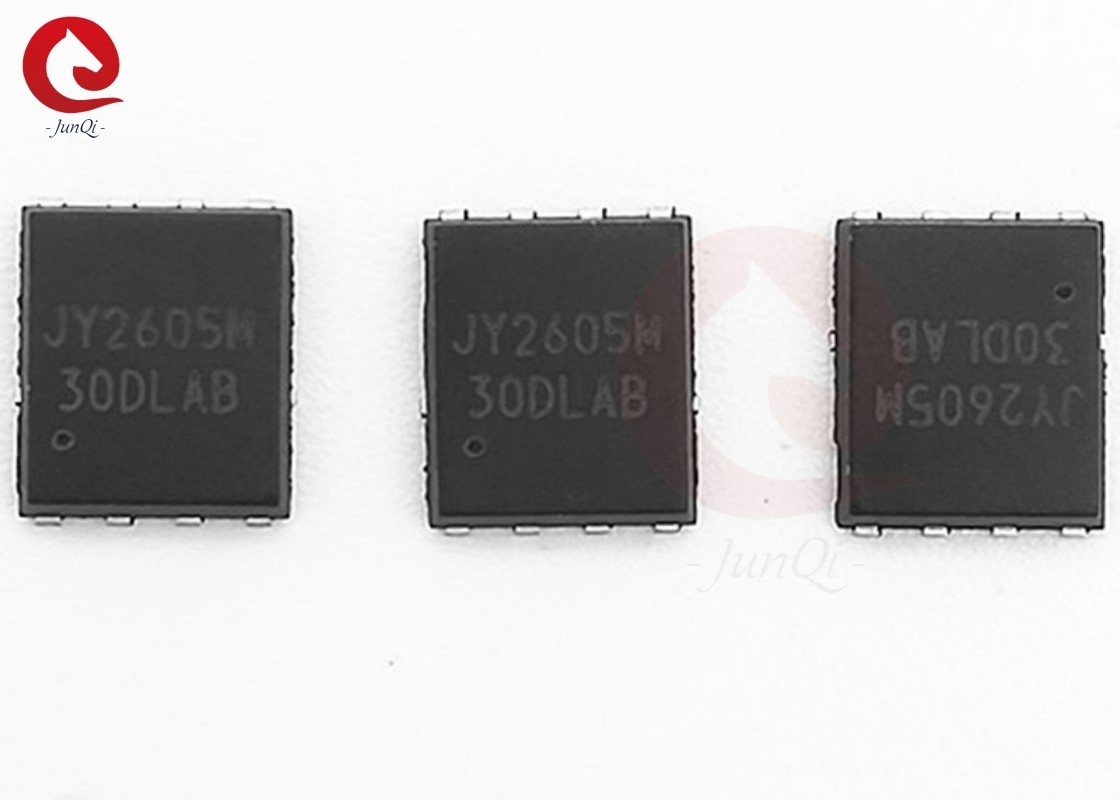

JY2605M Dual N Channel Enhancement Mode Power MOSFET voor 12V-24V motor aandrijfsystemen

Productdetails:

Plaats van herkomst:	China
Merknaam:	JUYI
Certificering:	ISO9001,CE
Modelnummer:	JY2605M

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	50pcs (beschikbare steekproef)
Prijs:	USD0.5-USD1/PC
Verpakking Details:	reeks voor de uitvoer
Levertijd:	hang van de ordehoeveelheid /Negotiable af
Betalingscondities:	T/T, Western Union, Paypal
Levering vermogen:	10000pcs per maand

Contact

Gedetailleerde productomschrijving

Naam:	N-kanaalverbeteringsmodus Power MOSFET	Model nr.:	JY2605M
Type:	Dual-N-kanaal	Afvoerkanaal-bronvoltage:	60 V
Gated-Source Spanning:	±20V	Ononderbroken Afvoerkanaalstroom:	50A (Ta=25°C)
Gepulseerde afvoerstroom:	185A	Maximale vermogensdissipatie:	65 W
Shap:	Vierkant	Kleur:	Zwart
Markeren:	Dual Channel versterking modus vermogen mosfet , 12V versterkingsmodus vermogen mosfet , 24V versterkingsmodus vermogen mosfet

Algemene beschrijving:

Het product maakt gebruik van de nieuwste technieken voor het bewerken van de loopgraven om de hoge celdichtheid te bereiken en vermindert de aan-weerstand met een lage poortlading.Deze eigenschappen combineren om van dit ontwerp een uiterst efficiënt en betrouwbaar apparaat te maken voor gebruik in power switching applicaties en een breed scala aan andere toepassingen.

Kenmerken:

● 60V/50A, RDS ((ON) =14mΩ@VGS=10V ((typisch)
● Snel schakelen en terugdraaien
● Volledige kenmerken van lawine spanning en stroom
● Uitstekende verpakking voor een goede warmteafvoer

Toepassing:

● Power Switching applicatie
● Synchrone rectificatie
● Motor aandrijving voor 12V-24V-systemen

Beschrijving van de PIN:

Absolute maxima ((Tc=25°C, tenzij anders vermeld):

Symbool	Parameter		Rating	Eenheid
VDS	Voltage van de afvoerbron		60	V
VGS	Spanning van de poortbron		± 20	V
Ik...D	Continu afvoerstroom	Tc=25°C	50	Een
Ik...D	Continu afvoerstroom	Tc=100°C	35	Een
Ik...DM	Gepulseerde afvoerstroom		185	Een
PD	Maximale energieverspilling		65	W
TJTSTG	Temperatuurbereik van de werkplaats en de opslagplaats		-55~+175	°C
RΘJC	Thermische weerstand - verbinding met de behuizing		2.3	°C/W

DFN5*6 Pakket overzicht:

Symbool	Algemeen
	mm		Inch
	- Min.	Max, ik ben er klaar voor.	- Min.	Max, ik ben er klaar voor.
Een	1.03	1.17	0.0406	0.0461
b.	0.34	0.48	0.0134	0.0189
c.	0.203 BSC		0.0080 BSC
D	4.80	5.40	0.1890	0.2126
D1	4.80	5.00	0.1890	0.1969
D2	4.11	4.31	0.1620	0.1700
D3	1.60	1.80	0.0629	0.0708
E	5.95	6.15	0.2343	0.2421
E1	5.65	5.85	0.2224	0.2303
E2	3.30	3.50	0.1300	0.1378
E3	1.70	/	0.0630	/
e	1.27 BSC		0.05 BSC
L	0.05	0.25	0.0019	0.0098
L1	0.38	0.50	0.0150	0.0197
L2	0.38	0.50	0.0150	0.0197
- Ik	/	0.18	/	0.0070
k	0.5	0.7	0.0197	0.0276
