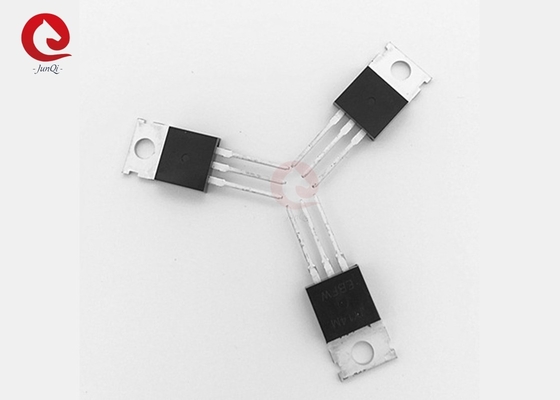

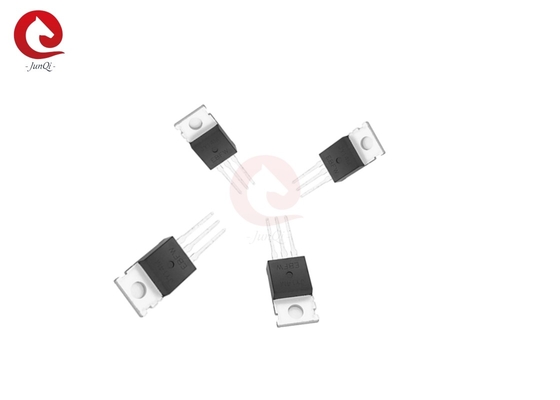

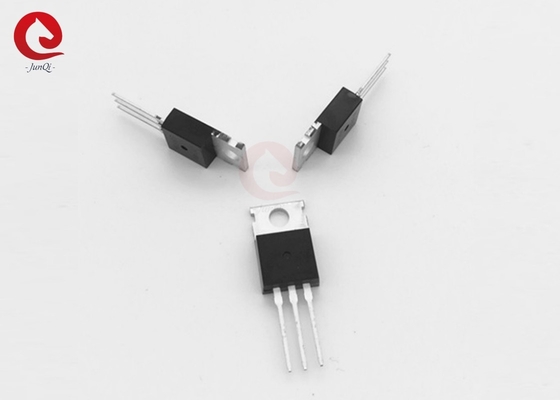

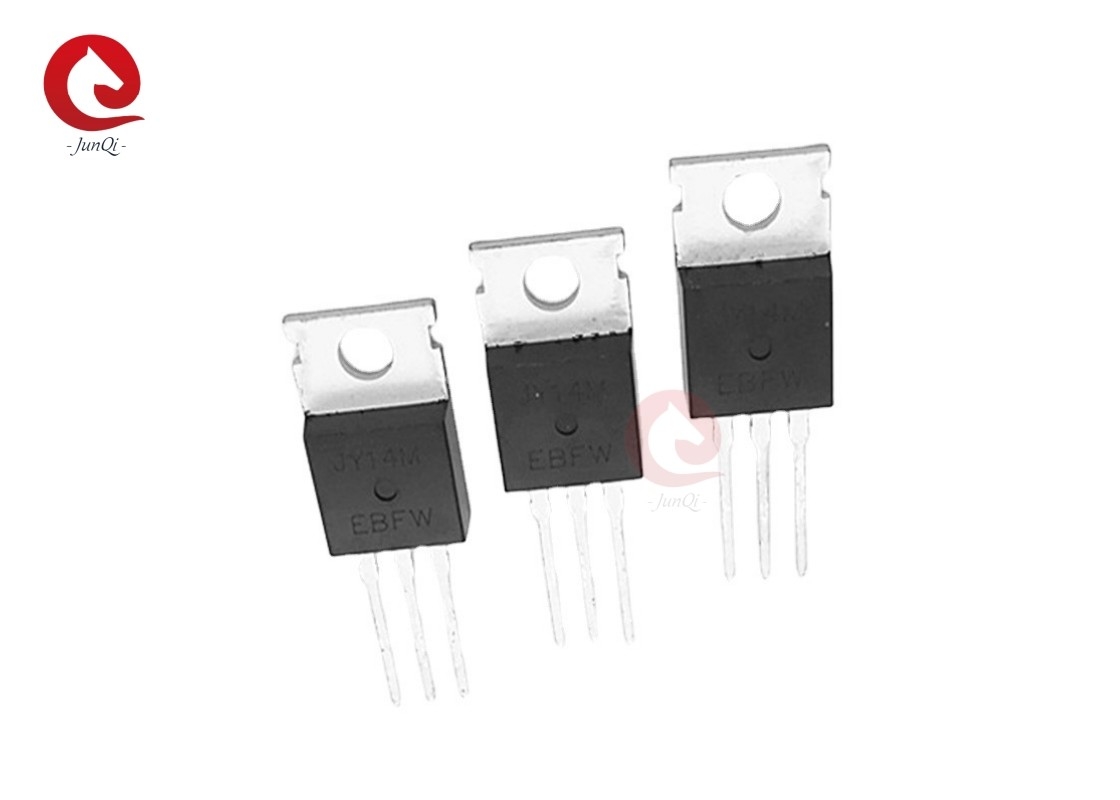

JY14M 40V/200A N-kanaalverbeteringsmodus Power MOSFET voor het schakelen van stroom

Productdetails:

Plaats van herkomst:	China
Merknaam:	JUYI
Certificering:	ISO9001,CE
Modelnummer:	JY14M

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	50pcs (beschikbare steekproef)
Prijs:	USD0.5-USD1/PC
Verpakking Details:	reeks voor de uitvoer
Levertijd:	hang van de ordehoeveelheid /Negotiable af
Betalingscondities:	T/T, Western Union, Paypal
Levering vermogen:	10000pcs per maand

Contact

Gedetailleerde productomschrijving

Naam:	N-kanaalverbeteringsmodus Power MOSFET	Model nr.:	JY14M
Type:	N kanaal	Afvoerkanaal-bronvoltage:	40 V
Poort-bronvoltage:	±20V	Ononderbroken Afvoerkanaalstroom:	200 A ((Tc=25°C)
Gepulseerde afvoerkanaalstroom:	720A	Maximale vermogensdissipatie:	210W
Shap:	Vierkant	Kleur:	Zwart
Markeren:	40V versterkingsmodus vermogen mosfet , 200A versterkingsmodus vermogen mosfet , Overschakelen op versterkingsmodus vermogen mosfet

Genearl Beschrijving:

De JY14M maakt gebruik van de nieuwste loopgraven verwerkingstechnieken om de hoge celdichtheid te bereiken en vermindert de on-weerstand met een hoge herhalende lawine rating.Deze eigenschappen combineren om van dit ontwerp een uiterst efficiënt en betrouwbaar apparaat te maken voor gebruik in power switching applicaties en een breed scala aan andere toepassingen.

Kenmerken:

● 40V/200A, RDS ((ON) =2,5mΩ@VGS=10V

● Snel schakelen en terugdraaien

● Volledige kenmerken van lawine spanning en stroom

● Uitstekende verpakking voor een goede warmteafvoer

Toepassing:

● Verandering van toepassing

● Hardgeschakelde en hoogfrequente circuits

● Energiebeheer voor omvormersystemen

Beschrijving van de PIN:

Absolute maxima ((Tc=25°C, tenzij anders vermeld):

Symbool	Parameter		Rating	Eenheid
VDS	Voltage van de afvoerbron		40	V
VGS	Spanning van de poortbron		± 20	V
Ik...D	Continu afvoerstroom	Tc=25°C	200	Een
Ik...D	Continu afvoerstroom	Tc=100°C	130	Een
Ik...DM	Gepulseerde afvoerstroom		720	Een
PD	Maximale energieverspilling		210	W
TJTSTG	Temperatuurbereik van de werkplaats en de opslagplaats		-55~+175	°C
RΘJC	Thermische weerstand - verbinding met de behuizing		0.65	°C/W
R- Het is goed.	Thermische weerstand - verbinding met de omgeving		62	°C/W

TO220-3 Pakketschets:

SYMBOL	MM			INCH			SYMBOL	MM			INCH
SYMBOL	Min.	Naam van het bedrijf	Maximaal	Min.	Naam van het bedrijf	Maximaal	SYMBOL	Min.	Naam van het bedrijf	Maximaal	Min.	Naam van het bedrijf	Maximaal
Een	4.40	4.57	4.70	0.173	0.180	0.185	Øp1	1.40	1.50	1.60	0.055	0.059	0.063
A1	1.27	1.30	1.33	0.050	0.051	0.052	e	2.54BSC			0.1BSC
A2	2.35	2.40	2.50	0.093	0.094	0.098	e1	5.08BSC			0.2BSC
b.	0.77	-	0.90	0.030	-	0.035	H1	6.40	6.50	6.60	0.252	0.256	0.260
b2	1.23	-	1.36	0.048	-	0.054	L	12.75	-	13.17	0.502	-	0.519
C	0.48	0.50	0.52	0.019	0.020	0.021	L1	-	-	3.95	-	-	0.156
D	15.40	15.60	15.80	0.606	0.614	0.622	L2	250REF.			0.098REF.
D1	9.00	9.10	9.20	0.354	0.358	0.362	Øp	3.57	3.60	3.63	0.141	0.142	0.143
DEP	0.05	0.10	0.20	0.002	0.004	0.008	Q	2.73	2.80	2.87	0.107	0.110	0.113
E	9.70	9.90	10.10	0.382	0.389	0.398	Θ1	5°	7°	9°	5°	7°	9°
E1	-	8.70	-	-	0.343	-	Θ2	1°	3°	5°	1°	3°	5°
E2	9.80	10.00	10.20	0.386	0.394	0.401
