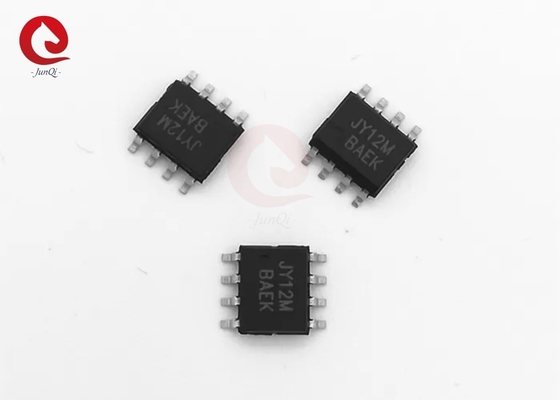

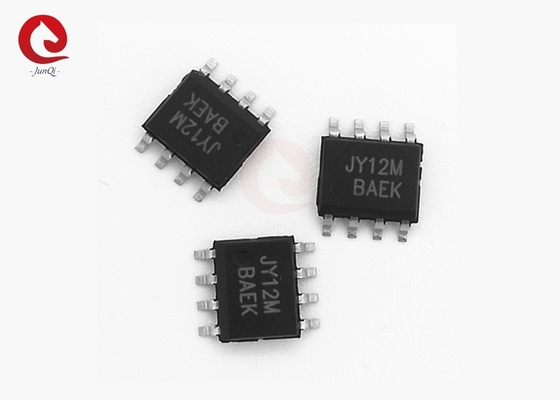

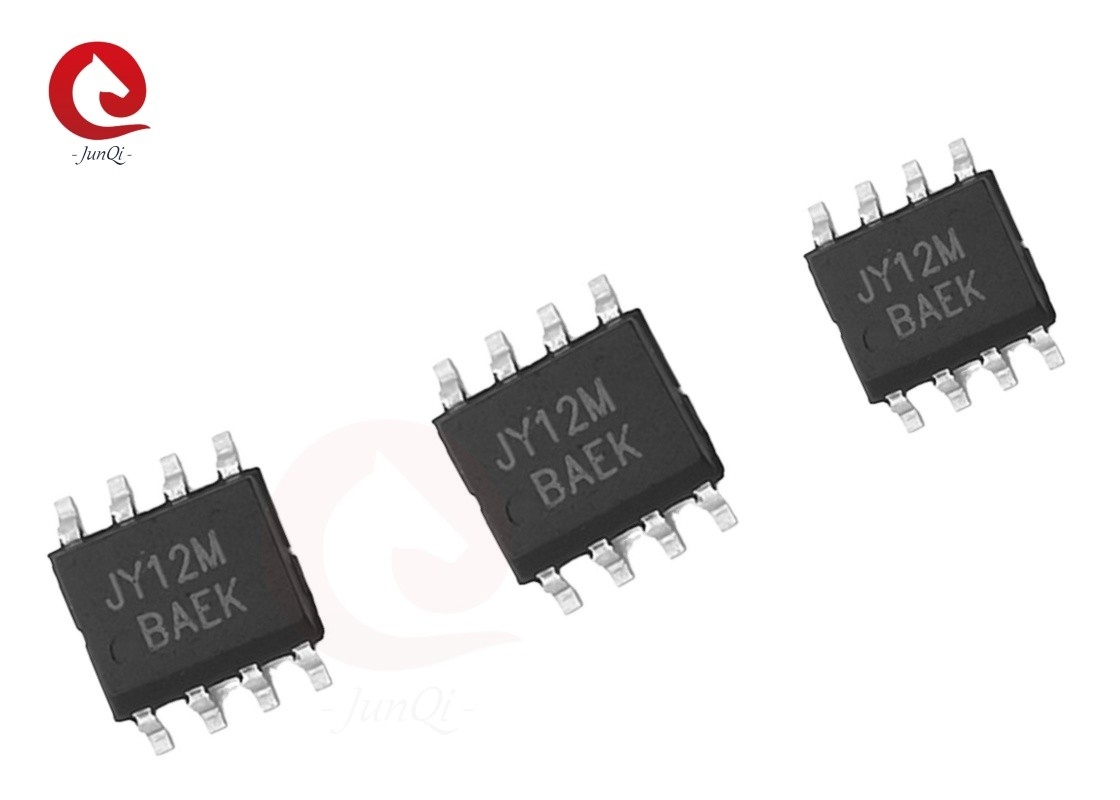

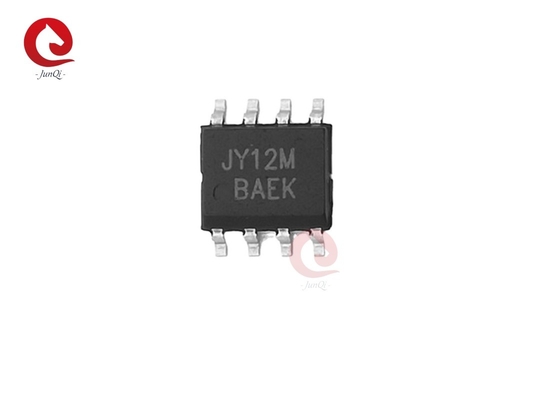

N en P kanaal 30V MOSFET JY12M 3-fase H brugcircuit BLDC Mosfet Driver

Productdetails:

Plaats van herkomst:	China
Merknaam:	JUYI
Certificering:	ISO9001,CE
Modelnummer:	JY12M

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	50pcs (beschikbare steekproef)
Prijs:	USD0.5-USD1/PC
Verpakking Details:	reeks voor de uitvoer
Levertijd:	hang van de ordehoeveelheid /Negotiable af
Betalingscondities:	T/T, Western Union, Paypal
Levering vermogen:	10000pcs per maand

Contact

Gedetailleerde productomschrijving

Naam:	N en P kanaal 30V MOSFET	Model nr.:	JY12M
Afvoerkanaal-bronvoltage:	30 V	Poort-bronvoltage:	±20V
Gepulseerde afvoerkanaalstroom:	30A	Maximale vermogensdissipatie:	1.5W
Werkende verbindingstemperatuur:	-55~150℃	Toepassing:	DC/DC-omzetter
Kleur:	Zwart
Markeren:	n- en p-kanaalverbeteringsmodus vermogen mosfet , N-kanaalverbeteringsmodus Power MOSFET , 30v n-kanaal mosfetverbeteringsmodus

Algemene beschrijvingen:

De JY12M is de N- en P-kanaal logische versterking modus power field transistors worden geproduceerd met behulp van hoge celdichtheid DMOS sloot technologie.Dit hoogdichtheidsproces is speciaal ontworpen om de weerstand te minimaliserenDeze apparaten zijn vooral geschikt voor lage spanning toepassingen zoals mobiele telefoon en notebook computer stroombeheer en andere batterij aangedreven circuits waar high-side schakelen,en laag in-line vermogen verlies zijn nodig in een zeer kleine contour oppervlakte montage pakket.

Kenmerken:

Vervaardiging	RDS ((ON)Maximaal	Ik...DMAX(25°C)
N-kanaal	20mΩ@VGS=10V	8.5A
N-kanaal	32mΩ@VGS=4,5V	7.0A
P-kanaal	45mΩ@VGS=-10V	-5,5A
P-kanaal	85mΩ@VGS=4,5V	-4.1A

*Low Input Capacitance

*Snelle schakelingssnelheid

Toepassingen:

● Energiebeheer
● DC/DC-omvormer
● Controle van de gelijkstroommotor
● LCD-tv en monitor-display-omvormer
● CCFL-omvormer

PIN-configuratie:

N en P kanaal 30V MOSFET JY12M 3-fase H brugcircuit BLDC Mosfet Driver 0

Absolute maximale waarden ((Ta=25°C, tenzij anders aangegeven):

Parameter		Symbool	N-kanaal		P-kanaal		Eenheid
			10 seconden	Stevig.	Tien seconden.	Stevig.
Drainbronspanning		VDSS	30		-30		V
Gatenbronspanning		VDSS	± 20		± 20
Continu afvoerstroom	Ta=25°C	Ik...D	8.5	6.5	- Zeven.0	- Vijf.3	Een
	Ta=70°C		6.8	5.1	- Vijf.5	- Vier.1
Gepulseerde afvoerstroom		Ik...DM	30		-30
Maximale energieverspilling	Ta=25°C	PD	1.5				W
	Ta=70°C		0.95
Temperatuur van het werkpunt		TJ	-55 tot 150				°C
Thermische weerstandsverbinding met omgeving		R- Het is goed.	61	100	62	103	°C/W
Thermische weerstandsverbinding met de kast		RΘJC	15		15		°C/W
