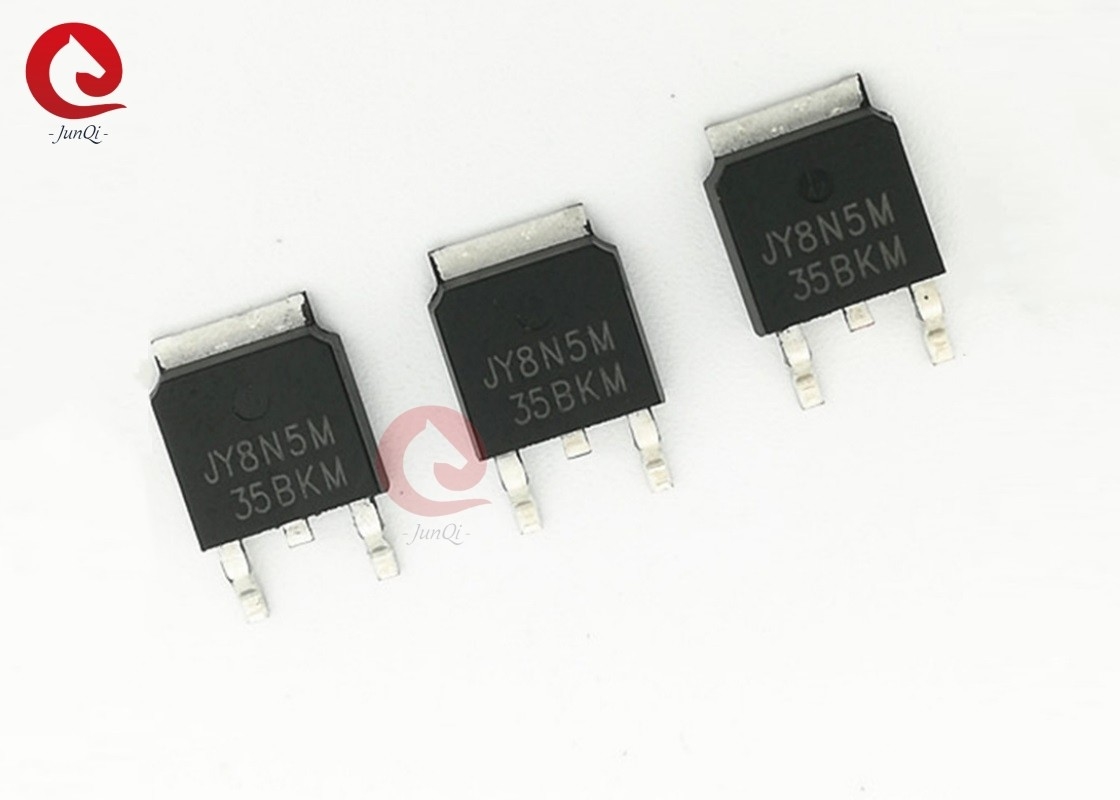

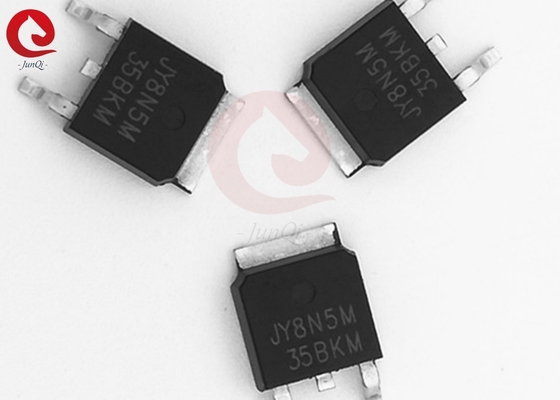

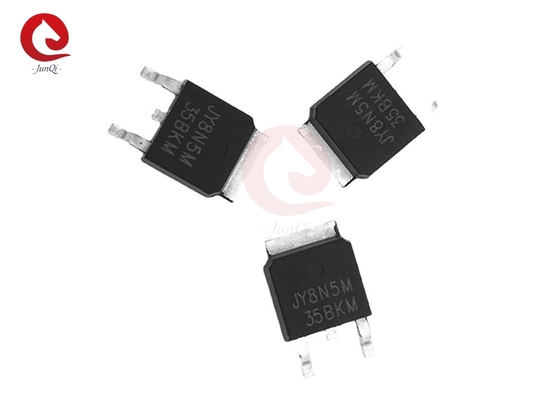

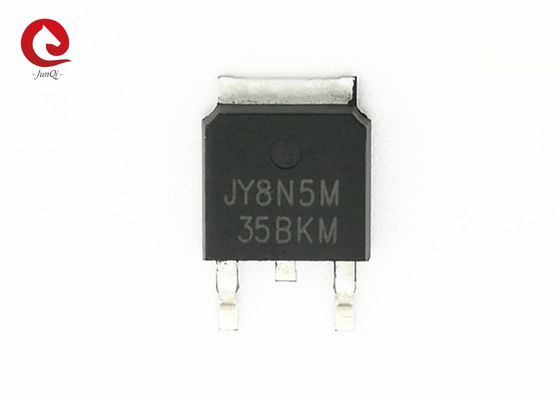

N-kanaalverbeteringsmodus Power MOSFET JY8N5M TO252 High Power 500V 4A Field-effect Tube

Productdetails:

Plaats van herkomst:	China
Merknaam:	juyi
Certificering:	ISO9001,CE
Modelnummer:	JY8N5M

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	50pcs (beschikbare steekproef)
Prijs:	USD0.5-USD1/PC
Verpakking Details:	reeks voor de uitvoer
Levertijd:	hang van de ordehoeveelheid /Negotiable af
Betalingscondities:	T/T, Western Union, Paypal
Levering vermogen:	10000pcs per maand

Contact

Gedetailleerde productomschrijving

Naam:	N-kanaalverbeteringsmodus Power MOSFET	Model nr.:	JY8N5M
Type:	N kanaal	Afvoerkanaal-bronvoltage:	500 V
Poort-bronvoltage:	±30V	Continu afvoerstroom:	8A (Tc=25°C)
Gepulseerde afvoerkanaalstroom:	30A	Maximummachtsdissipatie:	80W
Kleur:	Zwart
Markeren:	Hoog vermogen versterkingsmodus vermogen mosfet , 500V 4A versterkingsmodus vermogen mosfet , Verbeteringsmodus vermogen mosfet 500V 4A

Algemene beschrijving:

Het product maakt gebruik van de geavanceerde vlakke verwerkingstechnieken om de hoge celdichtheid te bereiken en vermindert de aan-weerstand met een hoge herhaaldelijke lawinewaarde.Deze eigenschappen maken dit ontwerp tot een uiterst efficiënte en betrouwbare
een apparaat voor gebruik in een toepassing voor het schakelen van stroom en een breed scala aan andere toepassingen.

Kenmerken:

● 500V/8A, RDS ((ON) =0,75Ω@VGS=10V ((typisch)
●Snel schakelen en terugdraaien
● Uitstekende verpakking voor een goede warmteafvoer

Toepassingen:

● Verlichting
● Energievoorraden met een hoge efficiëntie

Beschrijving van de PIN:

N-kanaalverbeteringsmodus Power MOSFET JY8N5M TO252 High Power 500V 4A Field-effect Tube 0

Absolute maxima ((Tc=25°C, tenzij anders vermeld):

Symbool	Parameter		Rating	Eenheid
VDS	Voltage van de afvoerbron		40	V
VGS	Spanning van de poortbron		± 30	V
Ik...D	Continu afvoerstroom	Tc=25°C	8	Een
Ik...D	Continu afvoerstroom	Tc=100°C	4.8	Een
Ik...DM	Gepulseerde afvoerstroom		30	Een
PD	Maximale energieverspilling		80	W
TJTSTG	Temperatuurbereik van de werkplaats en de opslagplaats		-55~+150	°C
RΘJC	Thermische weerstand - verbinding met de behuizing		1.56	°C/W

TO-252 Pakketschets:

Symbool	Afmetingen in millimeter		Afmetingen in centimeter
Symbool	- Min.	Max, ik ben er klaar voor.	- Min.	Max, ik ben er klaar voor.
Een	2.200	2.400	0.087	0.094
A1	0.000	0.127	0.000	0.005
b.	0.660	0.860	0.026	0.034
c.	0.460	0.580	0.018	0.023
D	6.500	6.700	0.256	0.264
D1	5.100	5.460	0.201	0.215
D2	0.483TYP.		0.190 TYP.
E	6.000	6.2000	0.236	0.244
e	2.186	2.386	0.086	0.094
L	9.800	10.400	0.386	0.409
L1	2.900 TYP		0.114 TYP.
L2	1.400	1.700	0.055	0.067
L3	1.600 TYP		0.063 TYP.
L4	0.600	1.000	0.024	0.039
ø	1.100	1.300	0.043	0.051
Het	0°	8°	0°	8°
h	0.000	0.300	0.000	0.012
v	5.350 TYP.		0.211 TYP.
