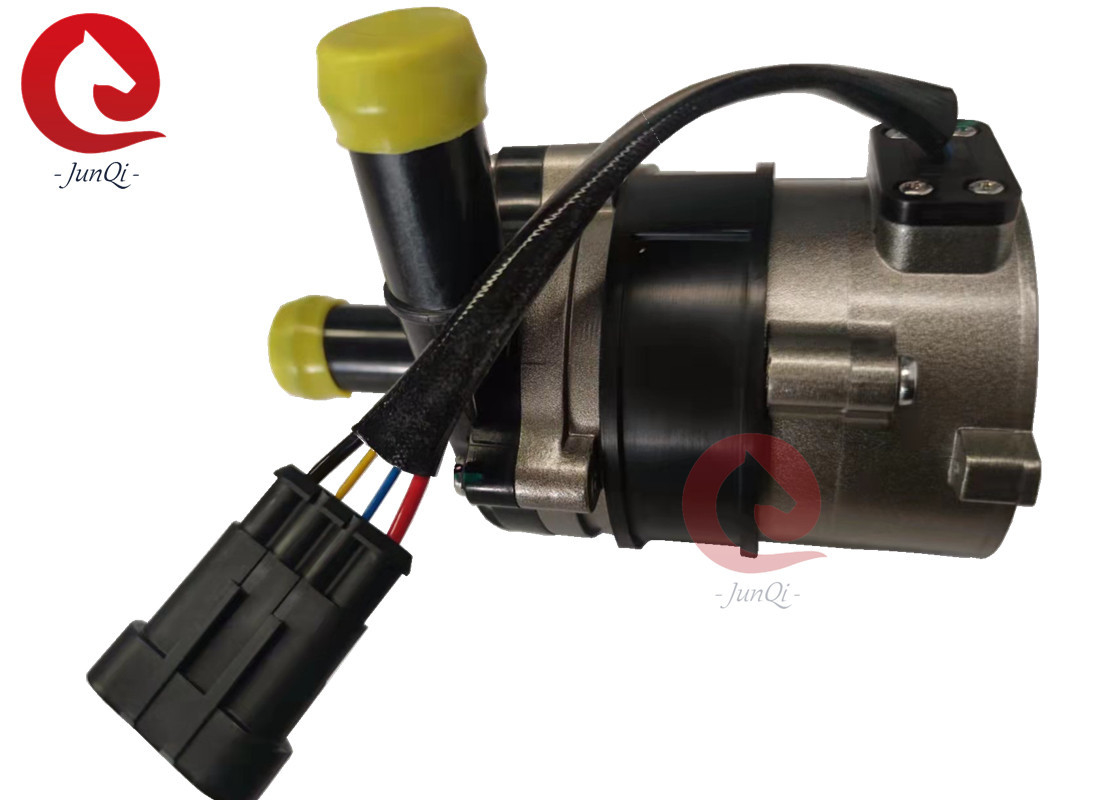

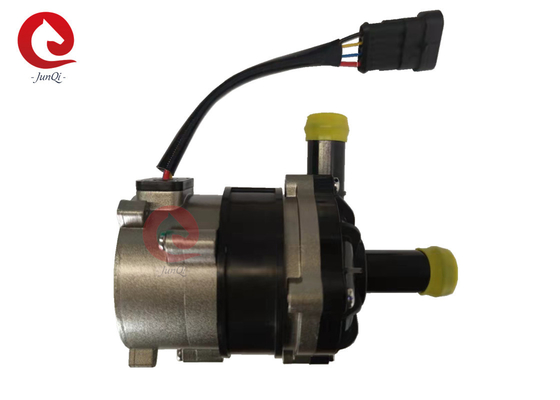

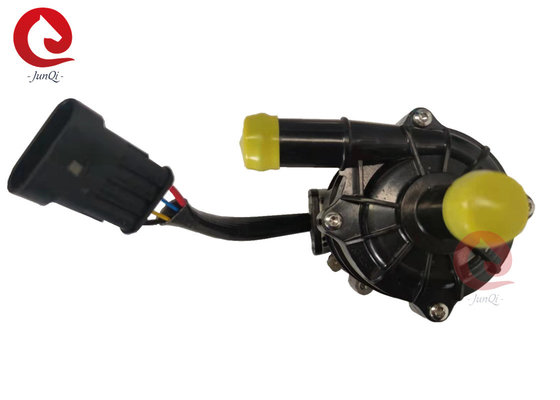

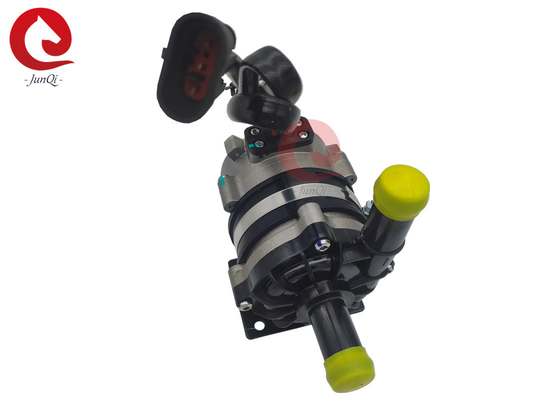

Junqi JP100-24V Centrifugal Circulation DC Water Pump Elektrische voertuigcellen EV koelpomp

Junqi JP100-24V Centrifugal Circulation DC Water Pump Elektrische voertuigcellen EV koelpomp

♣ Kenmerken

* Centrifuge pomp met één fase

* Magnetische krachtoverdracht (schildpompstructuur)

* Hoge efficiëntie borstelloze gelijkstroommotor, laag stroomverbruik, hoge efficiëntie, lange levensduur.

* Met een breed werktemperatuurbereik

* PWM signaal snelheidsregeling (optioneel PG signaal feedback)

* Met constante stroomregeling

* Omgekeerde polariteitsbescherming

* Bescherming tegen drooglopen

* Bescherming tegen overspanning, overstroom

* Overbelasting, overtemperatuurbescherming

* Elektronische onderdelen voor auto's

♣ Technische beschrijving (delen in contact met de vloeistof)

Pumpkopbehuizing: PPS+GF

Vervaardiging van elektrische motoren

Schildholte: PPS+GF

Achtslagers: koolstofharscompositieve materialen+ zirconia-keramische wasmachine

As: holle as van roestvrij staal

Rotor: ingepakt in nyloninspuiting

Afdichtingsring: EPDM

♣ Aandrijving (inclusief motor)

Drijvende elektromagneten: magnet+nylon injectie verpakking

Schroeven en moeren: SUS 304 roestvrij staal

Rijmotor: borstelloze motor

Motordraadframe: PPA+GF (wit)

Pompbehuizing: aluminiumlegering

Beugel: SUS 304 roestvrij staal

Hoofdband: US 304 roestvrij staal+ dempende rubberring

Waterdicht op basis van IP68 (en60529)

Connector: 3 pins of 4 pins (met PG-signaalfeedback)

Diameter van het mondstuk:22.2 mm (inwendige diameter:20 mm)

♣Onderzoeksinformatie

♣ Montage-instructie:

♣ Temperatuurparameter

Gemiddelde vloeistoftemperatuur: -40°C tot +120°C (-40°F tot + 248°F)

Werkomgevingstemperatuur: -40°C tot +100°C (-40°F tot +212°F)

Bewaartemperatuur: -40°C tot +70°C (-40°F tot +158°F)

(tot 100 °C, maar dit verkort de levensduur)

♣ Systeemdruk

-0,2 tot 2,5 bar (100°C).

De levensduur bedraagt meer dan 20.000 uur op basis van de nominale spanning en de omgevingstemperatuur van 36 °C.

♣ Model van de connector en pinnen

♣ Aandacht

1. Werktemperatuur: -40°C-120°C, moet worden geprobeerd om tijdens de installatie niet in de buurt van een drie-element katalysator, een gasontladingspijpsysteem en een motor te zijn,zorgen voor de temperatuur van de werkomgeving.

2De installatiepositie van de waterpomp dient zo dicht mogelijk bij het lage waterniveau te liggen om de levensduur van de pomp te verlengen.

3Om de waterweerstand te verkleinen, moet het aantal ellebogen in de leidingen in de installatie zoveel mogelijk worden verminderd, zodat er geen ellebogen binnen 20 cm van de pomp zijn.

4Gebruik de pomp ver weg van de stoffige omgeving, het stof is schadelijk om de levensduur te verminderen

5. Let op de zuiverheid van het water, vermijd te jammen en impeller geblokkeerd om de levensduur van de pomp te verminderen.

♣ Curve grafiek

♣PWM-besturing Beschrijving:

♣Algemene afmetingen

♣Waterpomp productielijn:

♣ Toepassingen:

Toegang tot het voertuig voor het verwarmen en het koelen van het voertuig
