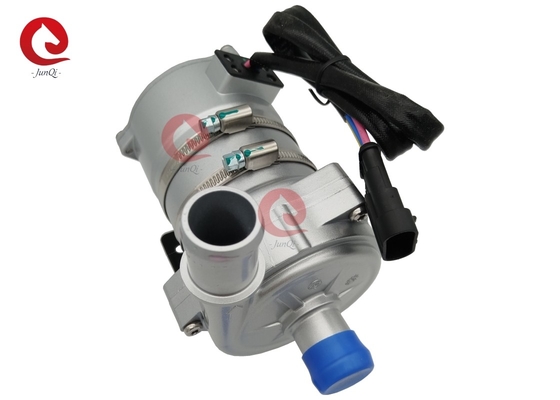

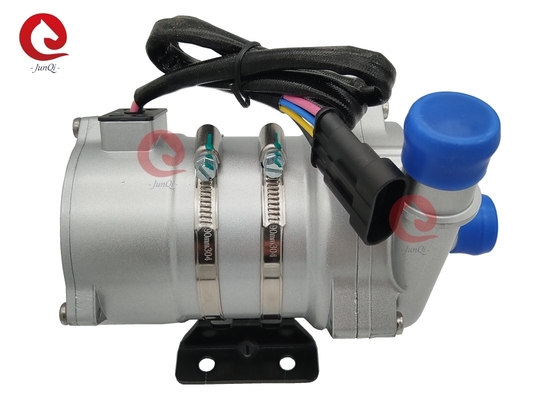

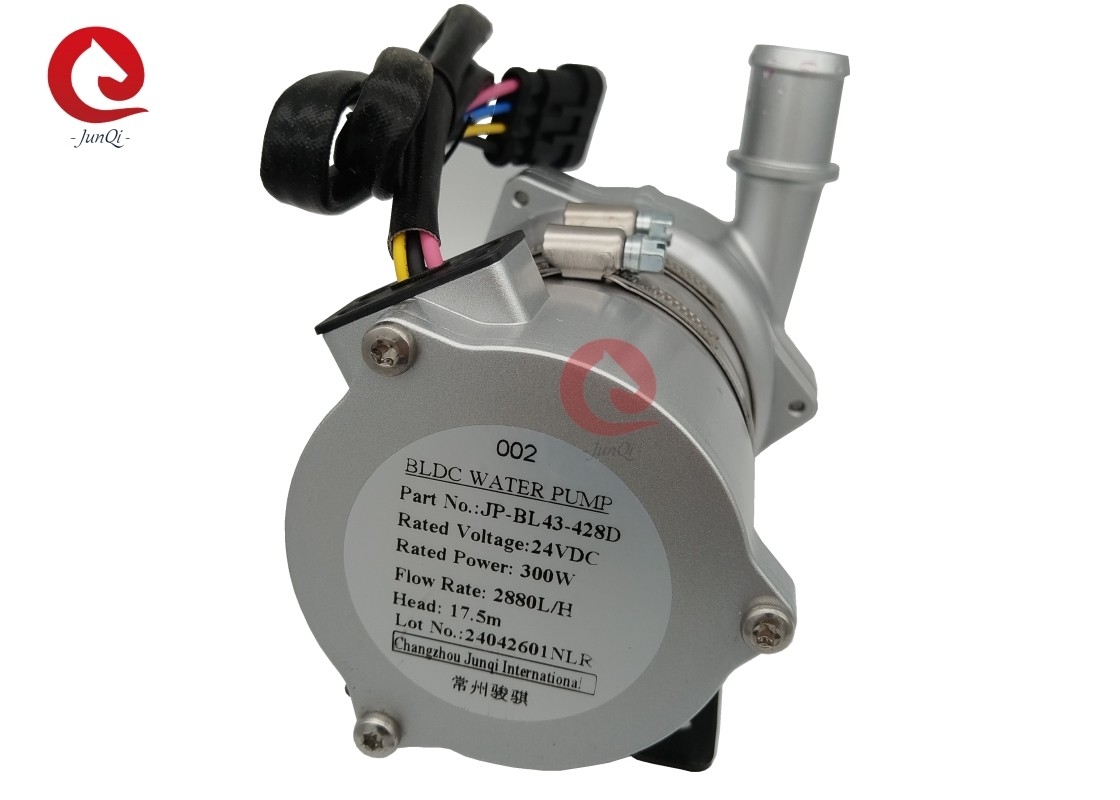

Junqi 24V 300W High Head 17,5m koelmiddel waterpomp, met PWM controle en Fout feedback

Junqi 24V 300W High Head 17,5m koelmiddel waterpomp, met PWM controle en Fout feedback

■ Toepassingen
Veel gebruikt in hybride bussen, hybride personenauto's, elektrische voertuigen, treinen, schepen en andere circulatiesystemen voor verwarming en koeling.

■ Kenmerken
◆ Centrifuge pomp
◆ Magnetische krachtoverdracht
◆ Hoog efficiënte borstelloze gelijkstroommotor, laag stroomverbruik, hoge efficiëntie, lange levensduur.
◆ Met een breed werktemperatuurbereik
◆ PWM signaal snelheidsregeling (optioneel)
◆ Diagnostische signaaluitgang (optioneel)
◆ Met een constante stroomregeling
◆ Omgekeerde polariteitsbescherming
◆ Bescherming tegen drooglopen
◆ Bescherming tegen overspanning en overstroom
◆ Overbelasting, overtemperatuurbescherming

■ Technische beschrijving (gerelateerde delen in contact met de vloeistof)
Gehalte van de pompkop: aluminiumlegering
Vervaardiging van elektrische motoren
Schildholte: PPS+GF
Schachthuls: carborundumcompositmateriaal
As: roestvrij staal ((3CR14) as
Magneetbehuizing: PPS-plastic capsule
Afdichtingsring: EPDM



■ Montage-instructies
De pompen van de serie OWP-BL43-428D zijn centrifugale pompen die vooraf moeten worden gevuld,
De pomp wordt in de laagste positie van het systeem geïnstalleerd om ervoor te zorgen dat de stuwspeler altijd in de vloeistof is ondergedompeld, of de pomp is vooraf gevuld voordat de stroom wordt ingeschakeld.

1: pomp mag niet droog draaien, ook al kan het 15 minuten droog draaien (na 15 minuten droog draaien stopt het automatisch), droog draaien maakt geluid,ook het verhogen van de slijtage van de as en de ashoes.

2: Gebruik de aanbevolen buis met de aanbevolen diameter die de pompinlaat verbindt, indien u een pompinlaat voor een slang met een kleinere diameter gebruikt.de buitenlucht komt gemakkelijker de pomp binnen via de pijpleiding, zal het de pomp prestatie degradatie, en ook de luchtbelletjes maken schade aan de pomp.

3: Uit de richting van de pompinlaat wordt de stuwbaan in de richting van de wijzerwijzer gedraaid (zie de pijl op de uitlaat).

4: De pomp kan verticaal of horizontaal worden gemonteerd (zie figuur 1).

5: Om drooglopen te voorkomen (lucht vast te zitten in de roer), dient de uitlaat van de waterpomp verticaal of bovenaan de roer te zijn (zie figuur 1).

6: De aangesloten buis dient verticaal te zijn gemonteerd (of geen elleboog in 20 cm) om de lucht gemakkelijk te laten ontladen, de uitlaatpijp mag niet minder dan 90 graden elbow worden gebruikt (zie figuur 2).

7: Kan het zeewater of andere zware verontreiniging met grote korrel onzuiverheid vloeistof niet gebruiken als het vloeibare medium.


■ Temperatuurparameter
Gemiddelde vloeistoftemperatuur: -40 °C tot +85 °C (-40 °F tot + 185 °F)
Werkomgevingstemperatuur: -40°C tot +120°C (-40°F tot +248°F)
Opbergtemperatuur: -40°C tot +70°C (-40°F tot +158°F)
(tot 100 °C, maar dit verkort de levensduur)

Mediumvloeistof: vloeistofmengsel (water met minder dan 60% glycol)


■ Elektrische parameters

■ Pompconnector Beschrijvingen:

■ PWM-controle:

■ Foutfeedback grafiek:

■ Prestatiecurve:

• Externe afmeting
