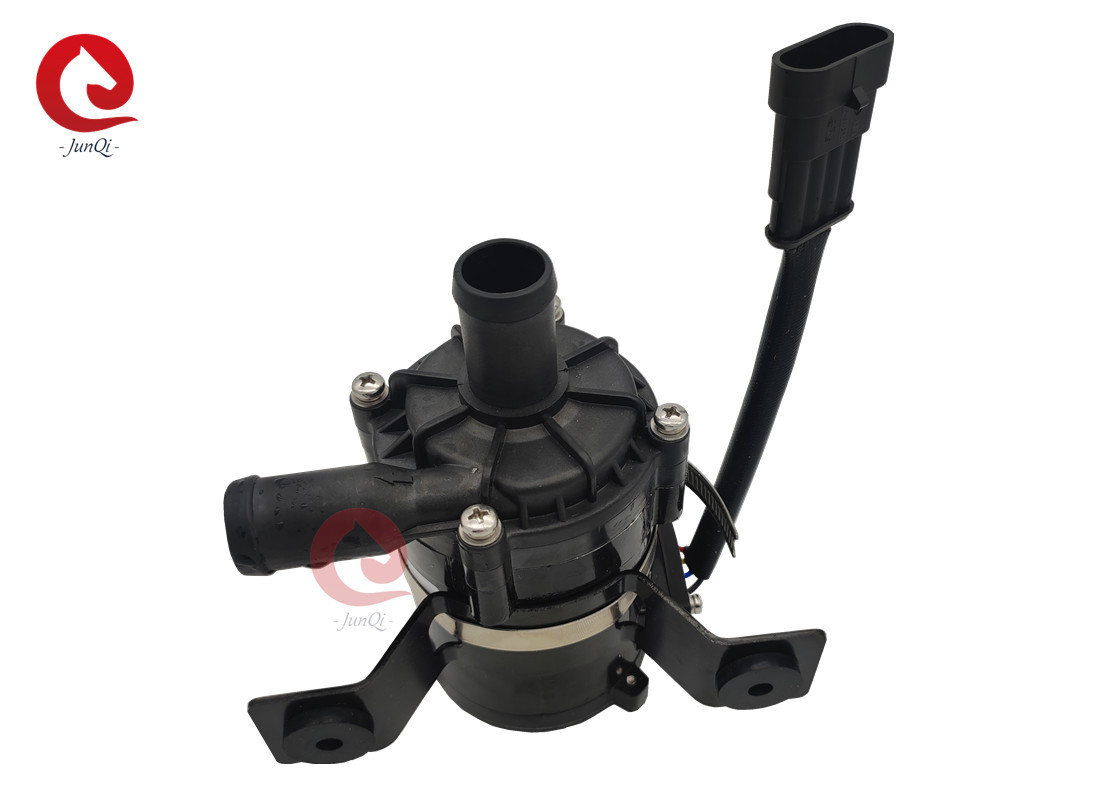

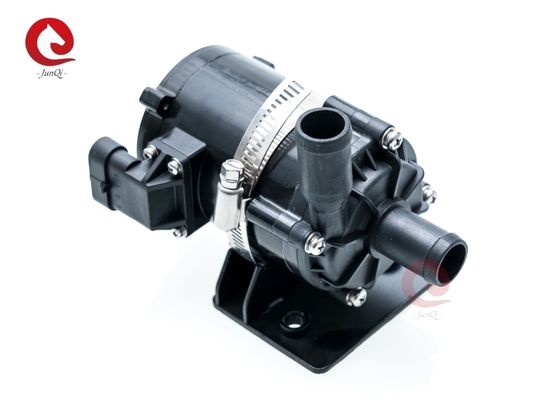

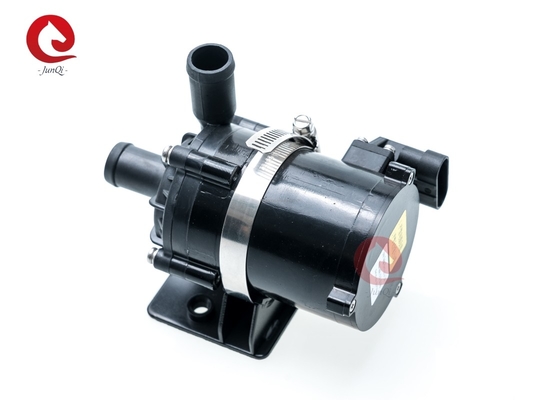

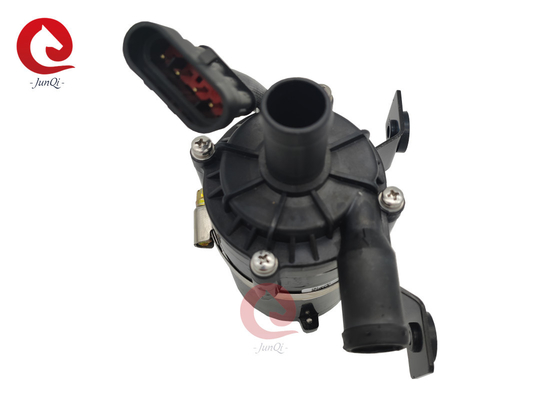

Brushless gelijkstroom het Waterpomp van 24V 80W voor de Automobiel Koelcyclus van New Energy

24V 80W borstelloze gelijkstroom waterpomp voor auto's

♣ Kenmerken

* Centrifuge pomp met één fase

* Magnetische krachtoverdracht (schildpompstructuur)

* Hoge efficiëntie borstelloze gelijkstroommotor, laag stroomverbruik, hoge efficiëntie, lange levensduur.

* Met een breed werktemperatuurbereik

* PWM signaal snelheidsregeling (optioneel PG signaal feedback)

* Met constante stroomregeling

* Omgekeerde polariteitsbescherming

* Bescherming tegen drooglopen

* Bescherming tegen overspanning, overstroom

* Overbelasting, overtemperatuurbescherming

* Elektronische onderdelen voor auto's

♣ Technische beschrijving (delen in contact met de vloeistof)

Pumpkopbehuizing: PPS+GF

Vervaardiging van elektrische motoren

Schildholte: PPS+GF

Achtslagers: koolstofharscompositieve materialen+ zirconia-keramische wasmachine

As: holle as van roestvrij staal

Rotor: ingepakt in nyloninspuiting

Afdichtingsring: EPDM

♣ Aandrijving (inclusief motor)

Drijvende elektromagneten: magnet+nylon injectie verpakking

Schroeven en moeren: SUS 304 roestvrij staal

Rijmotor: borstelloze motor

Motordraadframe: PPA+GF (wit)

Pompbehuizing: aluminiumlegering

Beugel: SUS 304 roestvrij staal

Hoofdband: US 304 roestvrij staal+ dempende rubberring

Waterdicht op basis van IP67 (en60529)

Connector: 3 pins of 4 pins (met PG-signaalfeedback)

Diameter van het mondstuk:22.6 mm (inwendige diameter:16 mm)

♣ Model specificaties

DKB80-12A ((SR/PG))

DKB80-24A ((SR/PG))

Met montagebeugel model achtervoegsel: SR (bijv.:DKB80-12ASR)

Met PG-signaal-feedback pin model achtervoegsel:PG (bijv.:DKB80-12APG)

♣ Montage-instructie

De pompen van de DKB80-serie zijn centrifuge pompen die vooraf moeten worden gevuld,

De pomp wordt in de laagste positie van het systeem geïnstalleerd om ervoor te zorgen dat de stuwspeler altijd ondergedompeld is in de vloeistof, of de pomp is vooraf gevuld voordat de stroom wordt ingeschakeld.

1: pomp mag niet droog draaien, ook al kan het 30 seconden droog draaien (na 30 seconden droog draaien stopt het automatisch), droog draaien maakt geluid,ook het verhogen van de slijtage van de as en de ashoes.

2: Gebruik de aanbevolen buis met de aanbevolen diameter die de pompinlaat verbindt, indien u een pompinlaat met een kleinere pompinlaat gebruikt.de buitenlucht komt gemakkelijker de pomp binnen via de pijpleiding, zal het de pomp prestatie degradatie, en ook de luchtbelletjes maken schade aan de pomp.

3: Uit de richting van de pompinlaat wordt de stuwbaan in de wijzers van de klok gedraaid (zie pijl op de uitlaat).

4: De pomp kan verticaal of horizontaal worden gemonteerd (zie figuur 1).

5: Om drooglopen te voorkomen (lucht vast te zitten in de roer) moet de uitlaat van de waterpomp verticaal of bovenaan de roer liggen (zie figuur 1).

6: De aangesloten buis moet verticaal worden gemonteerd (of geen elleboog in 20 cm) om de lucht gemakkelijk te laten ontladen, de uitlaatpijp mag niet minder dan 90 graden worden gebruikt

Elmboog (zie figuur 2).

7: Gebruik geen zeewater of andere zware verontreiniging met grote onzuiverheden als vloeibare medium.

♣ Temperatuurparameter

Gemiddelde vloeistoftemperatuur: -40°C tot +120°C (-40°F tot + 248°F)

Werkomgevingstemperatuur: -40°C tot +100°C (-40°F tot +212°F)

Bewaartemperatuur: -40°C tot +70°C (-40°F tot +158°F)

(tot 100 °C, maar dit verkort de levensduur)

♣ Systeemdruk

-0,2 tot 2,5 bar (100°C).

De levensduur bedraagt meer dan 20.000 uur op basis van de nominale spanning en de omgevingstemperatuur van 36 °C.

♣ Elektrische parameter

♣ Model van de connector en pinnen

♣ Aanbevolen draadgrootte (gebaseerd op 3% spanningsdaling)

♣ Aandacht

1. Werktemperatuur: -40°C-120°C, moet worden geprobeerd om tijdens de installatie niet in de buurt van een drie-element katalysator, een gasontladingspijpsysteem en een motor te zijn,zorgen voor de temperatuur van de werkomgeving.

2De installatiepositie van de waterpomp dient zo dicht mogelijk bij het lage waterniveau te liggen om de levensduur van de pomp te verlengen.

3Om de waterweerstand te verkleinen, moet het aantal ellebogen in de leidingen in de installatie zoveel mogelijk worden verminderd, zodat er geen ellebogen binnen 20 cm van de pomp zijn.

4. Gebruik de pomp ver van de stoffige omgeving, het stof is schadelijk om de levensduur te verminderen

5. Let op de zuiverheid van het water, vermijd te jammen en impeller geblokkeerd om de levensduur van de pomp te verminderen.

♣ Curve grafiek

♣Algemene afmetingen

♣Pump verpakkingsfoto's:

♣ Toepassingen:

Toegang tot het voertuig voor het verwarmen en het koelen van het voertuig
