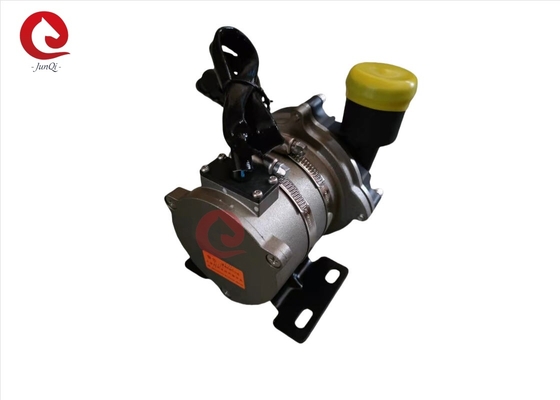

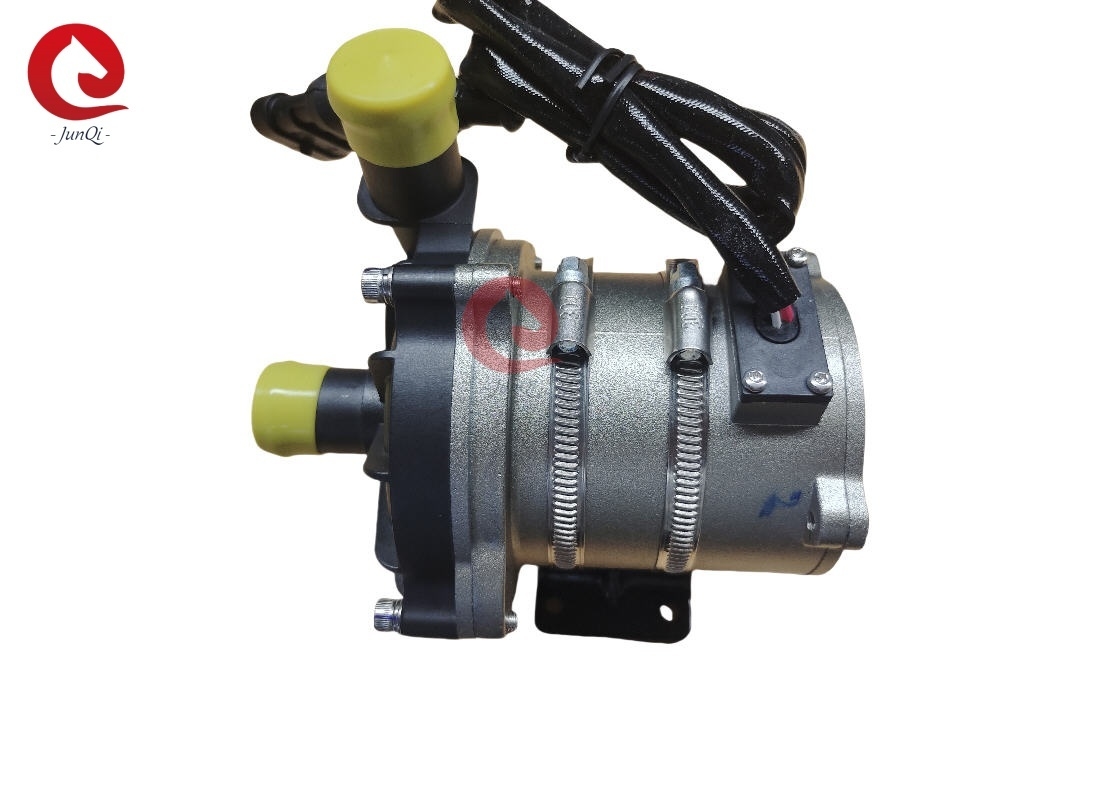

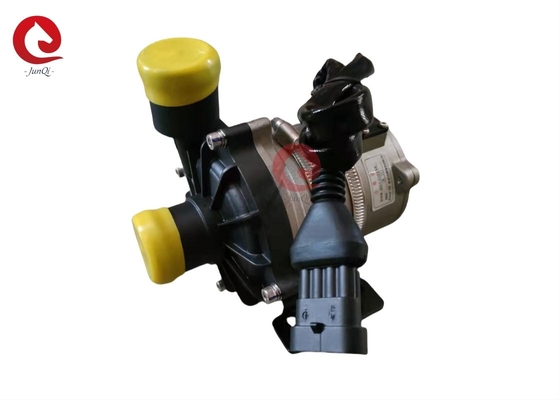

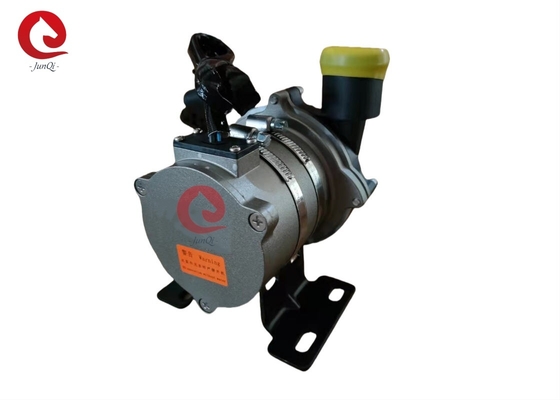

JP200-1 Borstelloze DC Waterpomp
12V 24VDC Elektrische waterpomp voor nieuwe energiebus / vrachtwagen koelsystemen, met Can BUS, PWM Fout feedback functie
Toepassing:
Veel gebruikt in hybride bussen, hybride personenauto's, elektrische voertuigen, treinen, schepen en andere verwarmings- en
koelcirculatiesystemen.
Kenmerken:
★ Centrifugaalpomp
★ Magnetische krachtoverbrenging
★ Zeer efficiënte borstelloze DC-motor, laag stroomverbruik, hoog rendement, lange levensduur.
★ Met een breed bedrijfstemperatuurbereik
★ PWM-signaal snelheidsregeling (optioneel)
★ Diagnostisch signaaluitgang (optioneel)
★ Communicatiemodus (optioneel)
★ Met constante debietregeling
★ Omgekeerde polariteitsbescherming
★ Droogloopbeveiliging
★ Overspanning, overstroombeveiliging
★ Overbelasting, overtemperatuurbescherming
★ Grote debiet 50~120LPM
★ Lage opvoerhoogte 2~12m
Technische parameters tabel:
Nr.
| Technische parameters |
|
1 |
|
Medium vloeistof
|
50% Glycol waterige oplossing (bij voorkeur organisch type, korrelgrootte≯0,35, ppm≯0,1g/L) |
2 |
|
Extreme mediumtemperatuur
|
-40℃~120℃ |
3 |
|
Normale mediumtemperatuur
|
10℃~90℃ |
4 |
|
Opslagtemperatuur
|
-50℃~90℃ |
5 |
|
Extreem
|
-40℃~105℃ |
6 |
|
Debietbereik
|
50L/min~120L/min |
7 |
|
Opvoerhoogtebereik
|
2m~12m (21kPa~115kPa) |
8 |
|
Nominale spanning
|
DC12V /DC24V |
9 |
|
Spanningsbereik
|
DC9~16V /DC18~32V |
10 |
|
Vermogen
|
≤300W |
11 |
|
Communicatie- en besturingstype
|
CAN/PWM of AAN/UIT |
12 |
|
Beschermingsniveau
|
IP68 |
13 |
|
Gewicht
|
≤1,5 kg (zonder beugel) |
14 |
|
Geluid
|
≤60dB(A) (zie figuur 5.2) |
15 |
|
Levensduur
|
＞20000u |
16 |
|
Buitendiameter van inlaat/uitlaat
|
φ38 |
17 |
|
Draadtype
|
Geïntegreerd met pomphuis of draden met connectoren |
18 |
|
Beschermingsfunctie
|
Overstroombeveiliging, Over/Laagspanningsbeveiliging, Oververhittingsbeveiliging, Geblokkeerde rotorbeveiliging, Droogloopbeveiliging, Omgekeerde polariteitsbeveiliging. |
2. Mechanische installatie |
2.1 De pomp kan verticaal of horizontaal worden gemonteerd (zie figuur 1). Bij verticale installatie moet de uitlaatpoort naar boven gericht zijn.
2.2 Om drooglopen te voorkomen (lucht komt vast te zitten in de waaier), moet de uitlaatpoort van de waterpomp
verticaal of in het bovenste deel van de waaier zitten. (zie figuur 1)
2.3 De aangesloten pijp moet verticaal worden gemonteerd (of geen bocht in 20 cm) om de lucht
gemakkelijk te laten ontsnappen, de uitlaatpijp mag niet minder dan 90 graden bocht gebruiken (zie figuur 2).
2.4 Gebruik geen zeewater of andere zwaar vervuilde vloeistoffen met grote korrelverontreinigingen als medium.
Elektrische interfaces:
3.1
Aanbevolen PWM/CAN communicatie connectoren en pin poort beschrijving:
Fabrikant
:TE Connectivity
(Voor de toepassing van waterpompen met draden kan JUNQI International de connectoren vervangen)Connector model:AMP282106-1
Bijpassend stekker modelVoor de toepassing van waterpompen met draden kan JUNQI International de connectoren vervangenAMP282088-1
3.2 Niet-aanbevolen connectoren:Voor de toepassing van waterpompen met draden kan JUNQI International de connectoren vervangentypen op verzoek van de klant. Of 2-pins connector voor vaste snelheid (aan/uit), 3-pins connector met feedback
functie (of 3-pins PWM communicatie toepassing), neem contact met ons op voor uw verzoek details.
Prestatie-indicatoren:
4.1 Prestatiecurve:
4.2. Geluid
Geluidstestcondities:
1. Testkamertemperatuur: 23℃,
2. Watersnelheid: Max. snelheid
3. Debiet: Max. debiet
Testresultaat: ≤60dB(A), kies de maximale testwaarde
De geluidstest meetpositie zoals hieronder.
4.3 CAN Communicatie:
Communiceer en verkrijg de aanbevelingsovereenkomst bij het selecteren van het ontwerp! 4.4 PWM
Communicatie (Aanbevolen)
4.4.1 Waterpomp connector pin poort definitie (figuur 3, figuur 4)
Aandachtspunten:
1. Voeg een zekering toe in het voedingscircuit van de waterpomp om de voeding te onderbreken wanneer er een storing optreedt.
2. Voorkom dat de waterpomp bedekt of geblokkeerd wordt en beïnvloed wordt door de omringende apparaten die verwarmen. De installatieruimte is handig voor onderhoud en vervanging.
4. De installatiepositie van de waterpomp moet zoveel mogelijk dicht bij het lage waterniveau liggen om de levensduur van de pomp te verlengen.
5. Let op de zuiverheid van het water, voorkom vastlopen en geblokkeerde waaier om de levensduur van de pomp te verkorten
6. Gebruik de pomp uit de buurt van de stoffige omgeving, het stof is schadelijk om de levensduur te verkorten
