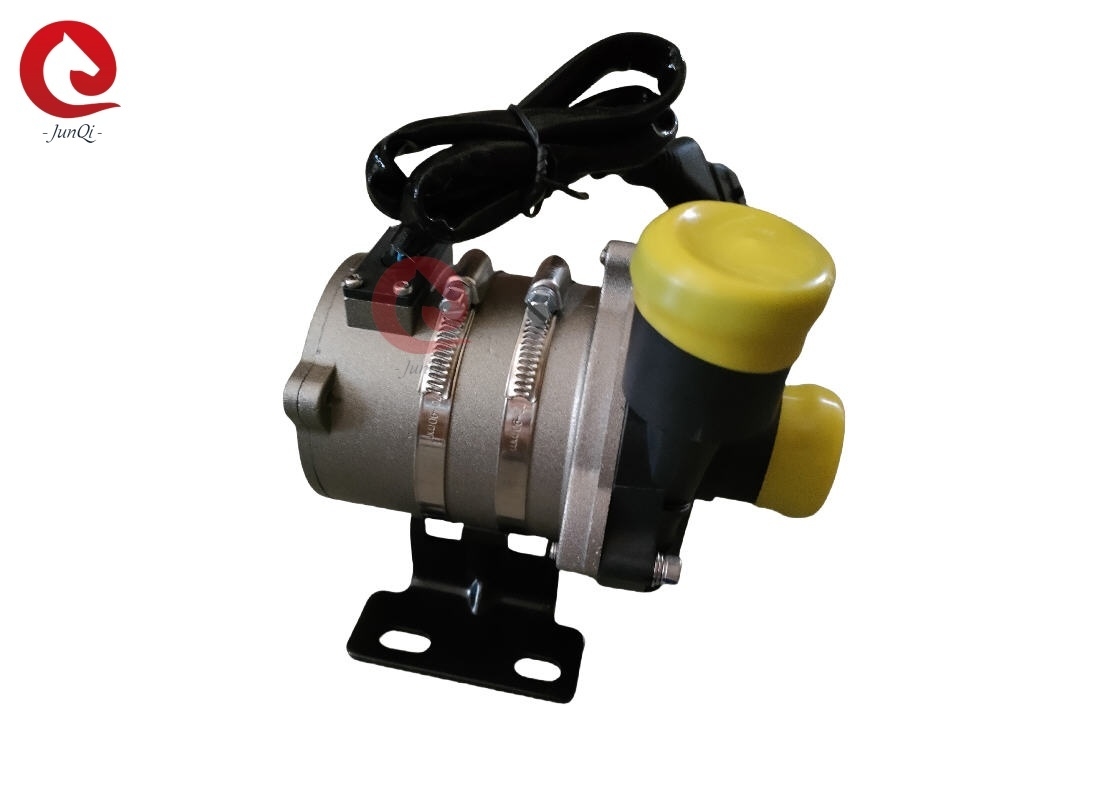

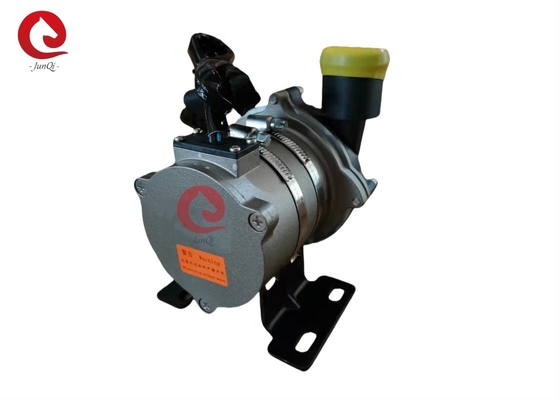

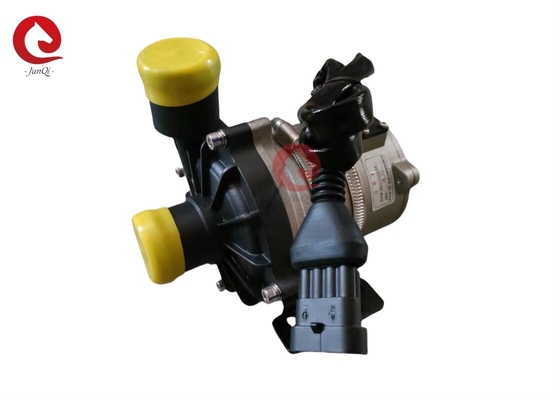

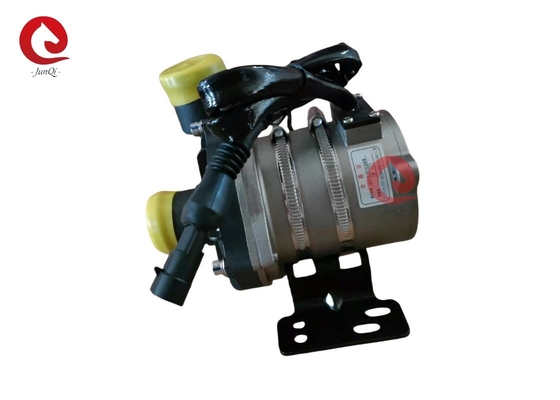

JP200-1 borstelloze gelijkstroomwaterpomp
Hoge doorstroming 50~120L/M, laag hoofd 2~12M, met PWM controle, 12V borstelloze DC waterpomp Applicatoin voor stadsbus
Toepassing:
Veel gebruikt in hybride bussen, hybride personenauto's, elektrische voertuigen, treinen, schepen en andere verwarmings- en
koelcirculatiesysteem.
Kenmerken:
★ Centrifuge pomp
★Magnetische krachtoverdracht
★Hoge efficiëntie borstelloze gelijkstroommotor, laag stroomverbruik, hoge efficiëntie, lange levensduur
Het leven.
★Met een breed werktemperatuurbereik
★PWM signaal snelheidsregeling ((optioneel)
★diagnostisch signaaluitgang (optioneel)
★communicatiemodus (optioneel)
★Met constante stroomregeling
★Bescherming tegen omgekeerde polariteit
★Bescherming tegen drooglopen
★Bescherming tegen overspanning en overstroom
★Overbelasting, overtemperatuurbescherming
★Groot stroomvermogen 50~120 LPM
★Lag hoofd 2~12m
Tabel van technische parameters:
| - Nee, dat is niet waar. |
|
Technische parameters |
|
1
|
Middelgrote vloeistof |
50% Glycol waterige oplossing ((Voorkeurig kiezen organisch type,korrelgrootte ¥0.35,ppm ¥0,1 g/l) |
|
2
|
Extreme gemiddelde temperatuur |
-40°C tot 120°C |
|
3
|
Normale gemiddelde temperatuur |
10°C tot 90°C |
|
4
|
Bergingstemperatuur |
-50°C tot 90°C |
|
5
|
Extreme |
-40°C tot 105°C |
|
6
|
Stroomtariefbereik |
50L/min~120L/min |
|
7
|
Hoofdbereik |
2m~12m ((21kPa~115kPa) |
|
8
|
Nominale spanning |
DC12V /DC24V |
|
9
|
Spanningsbereik |
DC9~16V /DC18~32V |
|
10
|
Kracht |
≤ 300 W |
|
11
|
Type communicatie en besturing |
CAN/PWM of ON/OFF |
|
12
|
Beschermingsniveau |
IP68 |
|
13
|
Gewicht |
≤ 1,5 kg ((zonder beugel) |
|
14
|
Geluid |
≤ 60 dB (A) (zie figuur 5.2) |
|
15
|
Leven in dienst |
>20000 uur |
|
16
|
OD van de inlaat/uitlaat |
φ38 |
|
17
|
Looddraad Type |
met een vermogen van meer dan 50 W |
|
18
|
Beschermingsfunctie |
Overstroombescherming, over/laagspanningbescherming, overtemperatuurbescherming, vergrendelde rotorbescherming, droogloopbescherming, omgekeerde polariteitsbescherming. |
2Mechanische installatie
2.1 De pomp kan verticaal of horizontaal worden gemonteerd (zie figuur 1).
Verticaal moet de uitlaat naar boven liggen.
2.2 Om te voorkomen dat de waterpomp droog loopt (lucht vast komt te zitten in de roer), dient de uitlaat van de waterpomp
verticaal of aan de bovenkant van de wervelkolom (zie figuur 1)
2.3 De aangesloten buis dient verticaal gemonteerd te zijn (of geen elleboog in 20 cm) om de lucht
de uitlaatpijp mag niet minder dan 90 graden omhoog worden gebruikt (zie figuur 2).
2.4 Het zeewater of andere zware verontreinigingen met grote onzuiverheden mogen niet als vloeistof worden gebruikt.
Middellange.
Elektrische interfaces
3.1Aanbevolen PWM/CAN-communicatieconnectoren en pinpoort Beschrijving:
Vervaardiging:TE-connectiviteit(Aanbevelen)
Model van de aansluiting:AMP282106-1
Gepaste stekkermodel:AMP282088-1
3.2 Niet aanbevolen aansluitingen:
Voor de toepassing van waterpomp met looddraden, kan JUNQI International de connector vervangen
Of 2pins connector voor vaste snelheid (aan/uit), 3pins connector met feedback
In het geval van een andere functie (of een 3pin PWM-communicatieapplicatie), neem contact met ons op voor de details van uw verzoek.
Prestatie-indicatoren:
4.1 Prestatiecurve:
4.2Geluid.
Ruisonderzoek:
1Temperatuur van de testruimte: 23°C.
2Water snelheid: maximale snelheid
3. Stroom: maximale stroom
Testresultaat: ≤60dB ((A), kies maximale testwaarde
De geluidsmetingspositie zoals in de onderstaande figuur.
4.3 CAN Communicatie:
Gelieve te melden en de aanbevelingsovereenkomst te verkrijgen bij het selecteren van het ontwerp!4.4 PWM
Mededeling (aanbeveling)
4.4.1 Definitie van de aansluiting van de waterpomp (figuur 3, figuur 4)
1. Voeg een zekering toe in de waterpomp stroomcircuit om de stroomvoorziening af te sluiten bij verschijning van de storing.
2. Vermijd dat de waterpomp bedekt of geblokkeerd is en wordt beïnvloed door de verwarming van de omringende apparaten. De installatieruimte is handig voor onderhoud en vervanging.
3. Werktemperatuur: -40°C-120°C, moet worden geprobeerd om tijdens de installatie niet in de buurt van een drie-element katalysator, een gasontladingspijpsysteem en een motor te zijn,zorgen voor de temperatuur van de werkomgeving
4De installatiepositie van de waterpomp dient zo dicht mogelijk bij het lage waterniveau te liggen om de levensduur van de pomp te verlengen.
5. Let op de zuiverheid van het water, vermijd te jammen en impeller-geblokkeerd om de levensduur van de pomp te verminderen
6Gebruik de pomp ver weg van de stoffige omgeving, het stof is schadelijk om de levensduur te verminderen
