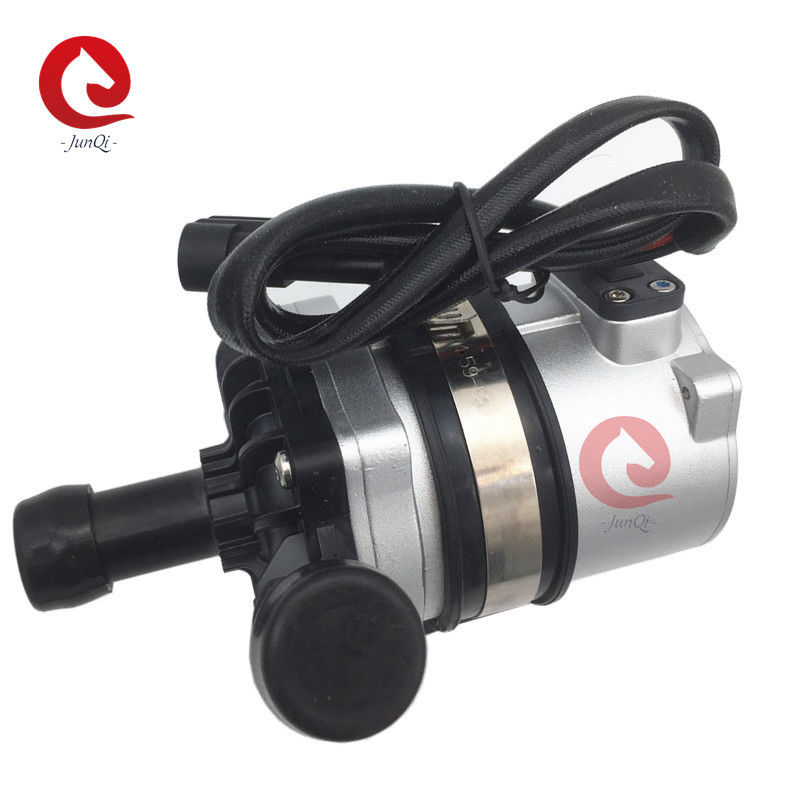

Batterij die Brushless gelijkstroom-Waterpompen 24V 30LPM voor Hulp het Verwarmen Cycli koelen

Batterij die Brushless gelijkstroom-Waterpompen 24V 30LPM voor Hulp het Verwarmen Cycli koelen

  • Batterij die Brushless gelijkstroom-Waterpompen 24V 30LPM voor Hulp het Verwarmen Cycli koelen
  • Batterij die Brushless gelijkstroom-Waterpompen 24V 30LPM voor Hulp het Verwarmen Cycli koelen
  • Batterij die Brushless gelijkstroom-Waterpompen 24V 30LPM voor Hulp het Verwarmen Cycli koelen
  • Batterij die Brushless gelijkstroom-Waterpompen 24V 30LPM voor Hulp het Verwarmen Cycli koelen
Batterij die Brushless gelijkstroom-Waterpompen 24V 30LPM voor Hulp het Verwarmen Cycli koelen
Productdetails:
Plaats van herkomst: China
Merknaam: junqi
Certificering: IS9001, TS16949,CE
Modelnummer: Owp-bl93-301
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 5 reeksen
Prijs: Negotialbe
Verpakking Details: Geschikt voor de Uitvoer
Levertijd: basis in bestelling,
Betalingscondities: T/T, Western Union, Paypal
Levering vermogen: 1000set/Month
Contact
Gedetailleerde productomschrijving
Model: Owp-bl93-301 Materiaal: Aluminiumlegering
Voltage: 24VDC Macht: 100W
Geschat stroomtarief: 1800L/H, Maximum Hoofd: 9m
Toepassing: Hybride bus, elektrische voertuigen Gebruik: koelmiddel
Hoog licht:

30LPM Brushless gelijkstroom-Waterpompen

,

Batterij die Brushless gelijkstroom-Waterpompen koelen

,

Het verwarmen van Cycli Brushless Gelijkstroom Pomp 24v

Brushless gelijkstroom het Waterpompen die van 24V 30LPM voor de Batterij het Koelen en Hulp het Verwarmen Cycli gebruiken

Het opvoeren/de omloop/de veranderlijk-Frequentie/de Met geringe geluidssterkte/Fout van de schildpump/pwm controle koppelen terug

Het Waterpomp van owp-bl93-301 100W BLDC met de Controle en de Foutendiagnostiek colant pomp van PWM, glycolpomp, bldc waterpomp

Toepassingen
Wijd gebruikt in hybride bus, hybride personenauto, elektrische voertuigen, treinen, en schepen en ander verwarmend en koelomloopsysteem.

Eigenschappen
Centrifugaalpomp de magnetische van de krachttransmissie (de structuur van de schildpomp)
◆Hoog rendement brushless gelijkstroom motor, lage machtsconsumptie, hoog rendement, lange levensduur.
◆Met brede waaier werkende temperatuur
◆PWM-signaalsnelheid het controleren
◆Met het constante stroom controleren
◆Omgekeerde polariteitsbescherming
◆Droge lopende bescherming
◆Over Voltage, over huidige bescherming
◆Overbelasting, over temperatuurbescherming

Technische beschrijving (verwante delen in contact met de vloeistof)
Pomp hoofdhuisvesting: PPS+GF
Drijvende kracht: PPS+GF
Schildholte: PPS+GF
Schachtkoker: De samengestelde materialen van de koolstofhars
Schacht: roestvrij staalschacht
Magneethuisvesting: nylon plastic capsulation
Zegelring: EPDM

Drijfapparaat (met inbegrip van motor)
Drijfelektromagneet: het nylon plastiek capsulated magneet
Schroeven en noten: Het roestvrije staal van SUS 304
Drijfmotor: brushless motor
Het kader van de motordraad: PPA GF
Pomphuisvesting: Het gieten aluminiumgeval met zandstralen en impregnatiebehandeling

Steun: Staal met poederdeklaag
Steunhoepel: De V.S. 304 roestvrije steel+ die rubberring temperen
Maak gebaseerd op IP68-classificatie waterdicht (en60529)
Schakelaarmodel: Amp282106-1 (aangepaste Stop amp282088-1)
Pijpdiameter: 22.4mm (binnendiameter: 16mm)

ModelSpecifications
OWP-BL93-301 (24VDC)
■Opzettende instructie
Owp-bl93-300 zijn de reekspompen centrifugaalpompen die vooraf gevuld vereisen,
De pomp in de laagste positie van het systeem wordt geïnstalleerd om ervoor te zorgen dat de drijvende kracht altijd in de vloeistof wordt ondergedompeld, of vulde de pomp vóór macht die vooraf.
1: De pomp zou niet, alhoewel het droog-in werking stellend 30 seconden (na 30 droog-in werking stelt seconden, zal het automatisch ophouden) kan, het Droge lopen moeten droog-in werking stellen zal maakt ruchtbaar maken, ook verhogend schuring tot de schacht en de schachtkoker.

2: Gebruik de geadviseerde diameterpijp die de pompinham verbinden, als u een kleinere de pompinham van de diameterslang gebruikt, wegens de negatieve druk in de pomp, gaat de buiten gemakkelijkere lucht aan de pomp binnen door de pijpleiding, zal het de degradatie van pompprestaties maken, en ook maken de luchtbellen schade aan de pomp.

3: Zoals bekeken van de richting van de pompinham, met de wijzers van de klok mee roteert de drijvende kracht (zie de pijl op de afzethaven).

4: De pomp kan worden geïnstalleerd verticaal of horizontaal opgezet (zie figuur 1) Wanneer verticaal geïnstalleerd, zou de afzethaven stijgend moeten zijn.

5: om het droge lopen (de lucht wordt geplakt in drijvende kracht) te vermijden, zou de de afzethaven van de waterpomp of in het bovenleer van de drijvende kracht verticaal moeten zijn. (zie figuur 1)

6: De aangesloten pijp zou verticaal moeten worden opgezet (of geen elleboog in 20cm) om de lucht gelost gemakkelijk te maken, zou de afzetpijp niet minder dan 90 graden moeten worden gebruikt
Elleboog (zie figuur 2).

7: Kan niet het zeewater of andere zware verontreiniging met de grote vloeistof van de korrelonzuiverheid als vloeibaar middel gebruiken.
Batterij die Brushless gelijkstroom-Waterpompen 24V 30LPM voor Hulp het Verwarmen Cycli koelen 0
Temperatuurparameter
Middelgrote vloeibare temperatuur: -40℃ aan +85℃ (- 40°F aan + 185°F)
Het werk omgevingstemperatuur: -40℃ aan (- 40°F aan +185°F) Vochtigheid +85℃ ≤90%
Opslagtemperatuur: -40℃ aan +70℃ (- 40°F aan +158°F) (tot 100 ℃, maar het zal de levensduur verkorten)
Systeemdruk
-0,2 tot 2,5 bar (100℃ (212°F).
De levensduur is meer dan 20.000 die uren op de nominale spanning en (86°F) worden gebaseerd de omgevingstemperatuur 36℃.
Voltagewaaier
Geschatte 12V-waterpomp, uitvoerbare waaier 9V - 16V
Geschatte 24V-waterpomp, uitvoerbare waaier 18V - 30V
Hoewel de motor in een brede waaier van voltage en temperatuur kan worden gebruikt, maar het bovenmatige of te lage voltage en de temperatuur zullen de levensduur van de motor beïnvloeden, kan de pomp niet aan thermische omringende straling worden blootgesteld.

Middelgrote vloeistof: zuiver water, vloeibaar mengsel (Water met onderstaande 60%-glycol)


■Elektroparameter

Het werk Voltage

(VDC)

Geschatte macht

(w)

Geschatte stroom

(L/U)

Afmetingen

(mm)

Gewicht

(G)

18-30V (24V)

100W Q=1800L/H H=9M 148*90*132 1.12KG









Schakelaarmodel en de overeenkomstige elektrische eigenschappen (zie figuur 3):

Amp282106-1 1 (Zwarte) 2 (Geel) 3 (Blauw) 4 (Zwarte)
(aangepaste Stop
Amp282109-1)
GND De fout koppelt terug PWM +24V







Batterij die Brushless gelijkstroom-Waterpompen 24V 30LPM voor Hulp het Verwarmen Cycli koelen 1
■PWM-karakter
Batterij die Brushless gelijkstroom-Waterpompen 24V 30LPM voor Hulp het Verwarmen Cycli koelen 2

Plichtscyclus Beschrijving Opmerking:
1: PWM-de metrische fout 2% van de plichtscyclus
2: PWM-voltage: 24VDC/12VDC (zelfde zoals pompvoltage)
frequentie: 50-1000KHz
3: Geadviseerde PWM-eindeplicht: 10%
4: De geadviseerde 0%-plicht als PWM maakt los
0%≤duty≤10% Eindestaat
11%≤duty≤55% Het Min snelheid lopen
56%≤duty≤90% PWM-wijze
(De Lineaire waaier van de snelheidscontrole)
91%≤duty≤100% Het maximum snelheid lopen


Batterij die Brushless gelijkstroom-Waterpompen 24V 30LPM voor Hulp het Verwarmen Cycli koelen 3
■Aandacht
1. Het werk omgevingstemperatuur: - 40℃--85℃, zou moeten proberen om dicht bij drie-element katalytisch, de pijpsysteem van de gaslossing en motor te vermijden tijdens de installatie, de werkomgevingstemperatuur verzekeren.
2.The het installatiestandpunt van de waterpomp dicht bij de lage waterspiegel, de levensduur van de pomp zoveel mogelijk moeten zou uitbreiden.
4. Gelieve te gebruiken verre de pomp van het stoffige milieu, is het stof schadelijk om de levensduur te verminderen
5. Besteed aandacht aan de zuiverheid van het water, vermijd om te blokkeren en drijvende kracht-geblokkeerd om de levensduur van pomp te verminderen
Prestatiesparameter
Batterij die Brushless gelijkstroom-Waterpompen 24V 30LPM voor Hulp het Verwarmen Cycli koelen 4

  • Externe dimensie
  • Batterij die Brushless gelijkstroom-Waterpompen 24V 30LPM voor Hulp het Verwarmen Cycli koelen 5
  • Batterij die Brushless gelijkstroom-Waterpompen 24V 30LPM voor Hulp het Verwarmen Cycli koelen 6
  • Batterij die Brushless gelijkstroom-Waterpompen 24V 30LPM voor Hulp het Verwarmen Cycli koelen 7

Productmarkeringen: de op zwaar werk berekende elektrische pomp van het de motorwater van de waterpomp elektrische

Batterij die Brushless gelijkstroom-Waterpompen 24V 30LPM voor Hulp het Verwarmen Cycli koelen 8
