New Energy-de Pompturbocompressor die ultra Met geringe geluidssterkte van het Elektrisch voertuigwater 24V koelen

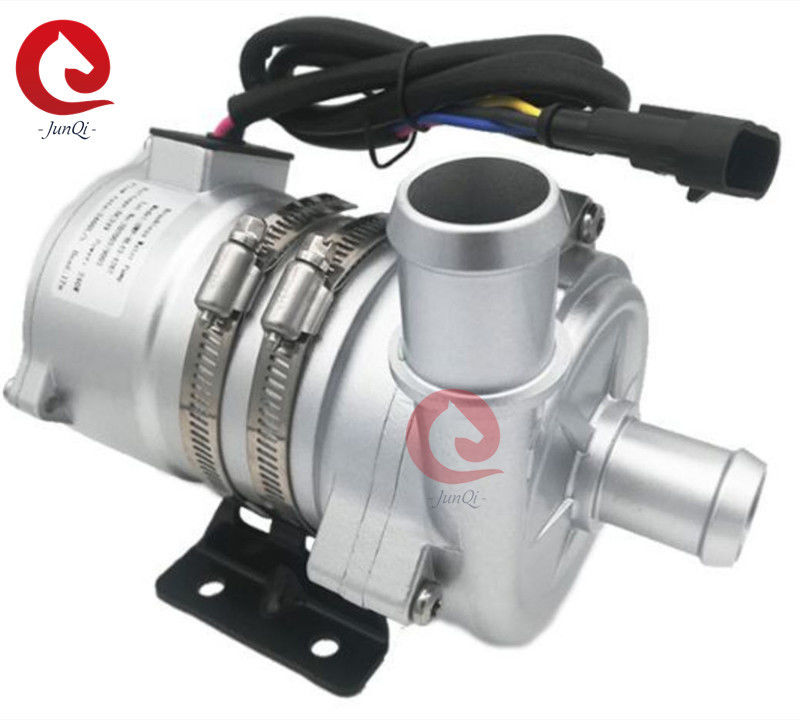

JUNQI 24VDC Nieuwe energie elektronische voertuig waterpomp ultra laag geluidsniveau turbocompressor koeling JP-BL43-426T


Kenmerken
◆ Centrifuge pomp
◆Magnetische krachtoverdracht
◆Hoge efficiëntie borstelloze gelijkstroommotor, laag stroomverbruik, hoge efficiëntie, lange levensduur.

◆Met een breed werktemperatuurbereik
◆ Met een constante stroomregeling
◆Bescherming tegen omgekeerde polariteit
◆Bescherming tegen drooglopen
◆Bescherming tegen overspanning en overstroom
◆Overbelasting, bescherming tegen overtemperatuur

■ Elektrische parameters



Montage-instructie
JP-BL43-426T-serie pompen zijn centrifuge pompen die vooraf moeten worden gevuld,
De pomp wordt in de laagste positie van het systeem geïnstalleerd om ervoor te zorgen dat de wervelkolom altijd
onderdompeld in de vloeistof of vooraf gevuld met de pomp voordat de stroom wordt ingeschakeld.
1: pomp mag niet droog draaien, ook al kan het droge draaien gedurende 15 minuten (na 15
Het wordt automatisch gestopt), maakt het geluid, waardoor het geluid ook toeneemt
slijtage van de as en de schachthull.
2: Gebruik de aanbevolen diameterpijp die de pompinlaat verbindt, indien u een kleinere diameter gebruikt
Door de negatieve druk in de pomp komt de buitenlucht gemakkelijker in de slang.
pomp door de pijpleiding, het zal de pomp prestatie degradatie, en ook de lucht
Bubbels beschadigen de pomp.
3: Uit de richting van de pompinlaat wordt de stuwrol in de richting van de klok gereden (zie pijl op
de uitlaatpoort).
4: De pomp kan verticaal of horizontaal worden gemonteerd (zie figuur 1).
Verticaal moet de uitlaat naar boven liggen.
5:Om te voorkomen dat de waterpomp droog loopt (lucht vast komt te zitten in de roer), dient de uitlaat van de waterpomp
verticaal of aan de bovenkant van de wervelkolom (zie figuur 1)
6: De aangesloten buis dient verticaal gemonteerd te zijn (of geen elleboog in 20 cm) om de lucht
de uitlaatpijp mag niet minder dan 90 graden omhoog worden gebruikt (zie figuur 2).
7: Kan niet gebruik maken van zeewater of andere zware verontreiniging met grote korrel onzuiverheid vloeistof als de vloeistof
middelmatig

■Temperatuurparameter
1. Medium vloeistoftemperatuur: -40°C tot +85°C (-40°F tot +185°F)
2Werktemperatuur: -40°C tot +85°C (-40°F tot +185°F)
3. Bergingstemperatuur: -40°C tot +70°C (-40°F tot +158°F)
(tot 100 °C, maar dit verkort de levensduur)
■Systeemdruk
-0,2 tot 2,5 bar (100°C).
De levensduur bedraagt meer dan 20.000 uur op basis van de nominale spanning en de omgeving van 36 °C (~ 86 °F)
temperatuur.
■Spanningsbereik
Nominale waterpomp 24V, werkbereik 18V - 32V
Hoewel de motor kan worden gebruikt in een breed bereik van spanning en temperatuur, maar te hoog of te hoog
lage spanning en temperatuur zal de levensduur van de motor beïnvloeden, de pomp kan niet worden
blootgesteld aan thermische straling van de omgeving.
Mediumvloeistof: vloeistofmengsel (water met minder dan 60% glycol)

Model van de aansluiting en overeenkomstige elektrische eigenschappen (zie figuur 3):

PWM-controlediagram:

Aandacht.
1. Werktemperatuur: -40°C-120°C, moet worden geprobeerd om tijdens de installatie niet in de buurt van een drie-element katalysator, een gasontladingspijpsysteem en een motor te zijn,zorgen voor de temperatuur van de werkomgeving.
2De installatie van de waterpomp dient zo dicht mogelijk bij het lage waterniveau te zijn om de levensduur van de pomp te verlengen.
3Gebruik de pomp ver weg van de stoffige omgeving, het stof is schadelijk om de levensduur te verminderen
4. Let op de zuiverheid van het water, vermijd te jammen en impeller-geblokkeerd om de levensduur van de pomp te verminderen
■ Prestatieparameter

Externe afmeting


Toepassing:
