De Batterijsysteem die van de stadse Bus Elektrische Waterpomp PPS GF Materiële 24V koelen

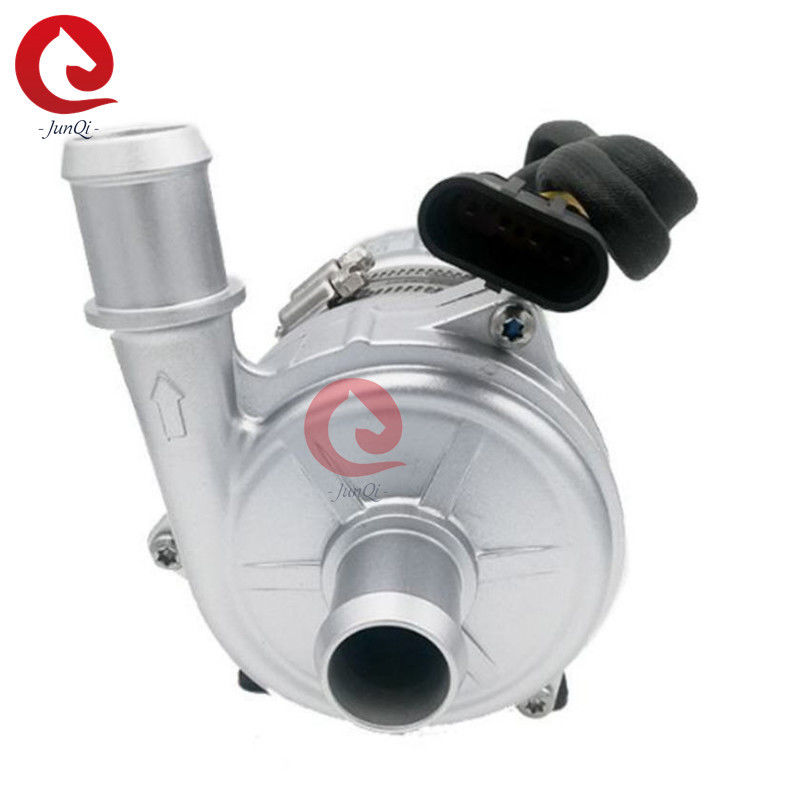

Junqi JP-BL43-426T Elektrische waterpomp, City E Bus batterijsysteem koelpomp 24V


Kenmerken
◆Centrifugaalpomp
◆Magnetische krachtoverbrenging
◆Hoog rendement borstelloze DC-motor, laag stroomverbruik, hoog rendement, lange levensduur.

◆Met een breed bedrijfstemperatuurbereik
◆Met constante debietregeling
◆Omgekeerde polariteitsbescherming
◆Droogloopbeveiliging
◆Overspannings-, overstroombeveiliging
◆Overbelastings-, overtemperatuurbescherming

Technische beschrijving (gerelateerde onderdelen in contact met de vloeistof)
1. Pomphuiskop: Gegoten aluminiumlegeringen
2. Waaier: PPS+GF
3. Afschermholte: PPS+GF
4. Asbus: carborundum composietmaterialen
5. As: roestvrijstalen (3CR14) as
6. Magneethuis: PPS-kunststofcapsulatie
7. Afdichtingsring: EPDM
8. EMC: Klasse 3
9. Geluid:≤60dB

Aandrijfapparaat (inclusief motor)
1. Aandrijfroter: PPS-kunststofgecapsuleerde magneet
2. Schroeven en moeren: SUS 304 roestvrij staal
3. Aandrijfmotor: borstelloze DC-motor
4. Motorframe: PPA GF
5. Pomphuis: Gegoten aluminium behuizing met zandstralen en anodiseren + PE-poedercoating.
6. Beugel: staal
7. Beugelring: US 304 roestvrij staal
8. Waterdichtheid gebaseerd op IP68-classificatie (en60529)
9. Connectormodel: 325304061AAH (bijpassende stekker 325304061AMH)
10. Spuitmonddiameter: 41 mm (1,61 inch)

Montage-instructie
JP-BL43-426T serie pompen zijn centrifugaalpompen die vooraf gevuld moeten worden,
De pomp wordt in de laagste positie van het systeem geïnstalleerd om ervoor te zorgen dat de waaier altijd
ondergedompeld is in de vloeistof, of de pomp vooraf vullen voordat u hem inschakelt.
1: De pomp mag niet drooglopen, ook al kan hij 15 minuten drooglopen (na 15
minuten drooglopen stopt hij automatisch). Drooglopen veroorzaakt geluid en verhoogt ook
slijtage aan de as en de asbus.
2: Gebruik de aanbevolen diameter buis om de pompinlaat aan te sluiten, als u een kleinere diameter gebruikt
slang pompinlaat, Door de onderdruk in de pomp kan de buitenlucht gemakkelijker in de
pomp via de leiding, dit zal de prestaties van de pomp verminderen, en ook de lucht
bellen beschadigen de pomp.
3: Vanuit de pompinlaat gezien draait de waaier met de klok mee (zie de pijl op
de uitlaatpoort).
4: De pomp kan verticaal of horizontaal worden gemonteerd (zie figuur 1). Bij verticale montage moet
de uitlaatpoort naar boven gericht zijn.
5: Om drooglopen te voorkomen (lucht komt vast te zitten in de waaier), moet de waterpompuitlaatpoort
verticaal of in het bovenste deel van de waaier staan. (zie figuur 1)
6: De aangesloten buis moet verticaal worden gemonteerd (of geen elleboog in 20 cm) om de lucht
gemakkelijk te laten ontsnappen, de uitlaatbuis mag niet minder dan 90 graden elleboog worden gebruikt (zie figuur 2).
7: Kan geen zeewater of andere zware vervuiling met grote korrelverontreiniging vloeistof als de vloeistof
medium gebruiken

■Temperatuurparameter
1. Medium vloeistoftemperatuur: -40℃ tot +85℃ (-40°F tot +185°F)
2. Bedrijfstemperatuur: -40℃ tot +85℃ (-40°F tot +185°F)
3. Opslagtemperatuur: -40℃ tot +70℃ (-40°F tot +158°F)
(tot 100 ℃, maar dit verkort de levensduur)
■Systeemdruk
-0,2 tot 2,5 bar (100℃ (212°F).
De levensduur is meer dan 20.000 uur op basis van de nominale spanning en 36℃ (86°F) omgeving
temperatuur.
■Spanningsbereik
Nominale 24V waterpomp, werkbaar bereik 18V - 32V
Hoewel de motor in een breed spannings- en temperatuurbereik kan worden gebruikt, maar overmatige of te
lage spanning en temperatuur hebben invloed op de levensduur van de motor, de pomp kan niet worden
blootgesteld aan thermische straling.
Medium vloeistof: vloeistofmengsel (water met minder dan 60% glycol)
■ Elektrische parameter


Connectormodel en de bijbehorende elektrische eigenschappen (zie figuur 3):


■ Attenties
1. Bedrijfstemperatuur: -40℃--120℃, moet proberen te voorkomen dat u zich tijdens de installatie dicht bij het drievoudige katalytische, gasafvoerpijpsysteem en de motor bevindt, zorg voor de bedrijfstemperatuur.
2. De installatiepositie van de waterpomp moet zoveel mogelijk dicht bij het lage waterpeil liggen om de levensduur van de pomp te verlengen.
3. Gebruik de pomp uit de buurt van de stoffige omgeving, het stof is schadelijk om de levensduur te verkorten
4. Let op de zuiverheid van het water, vermijd vastlopen en blokkering van de waaier om de levensduur van de pomp te verkorten
■ Prestatieparameter


■Externe afmeting


Toepassing:
