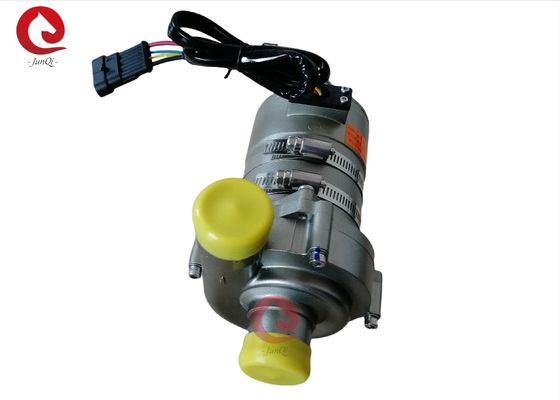

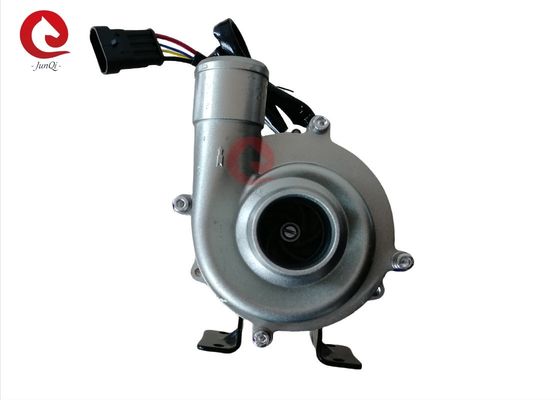

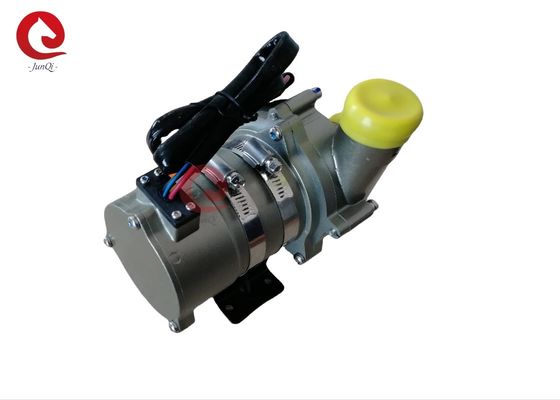

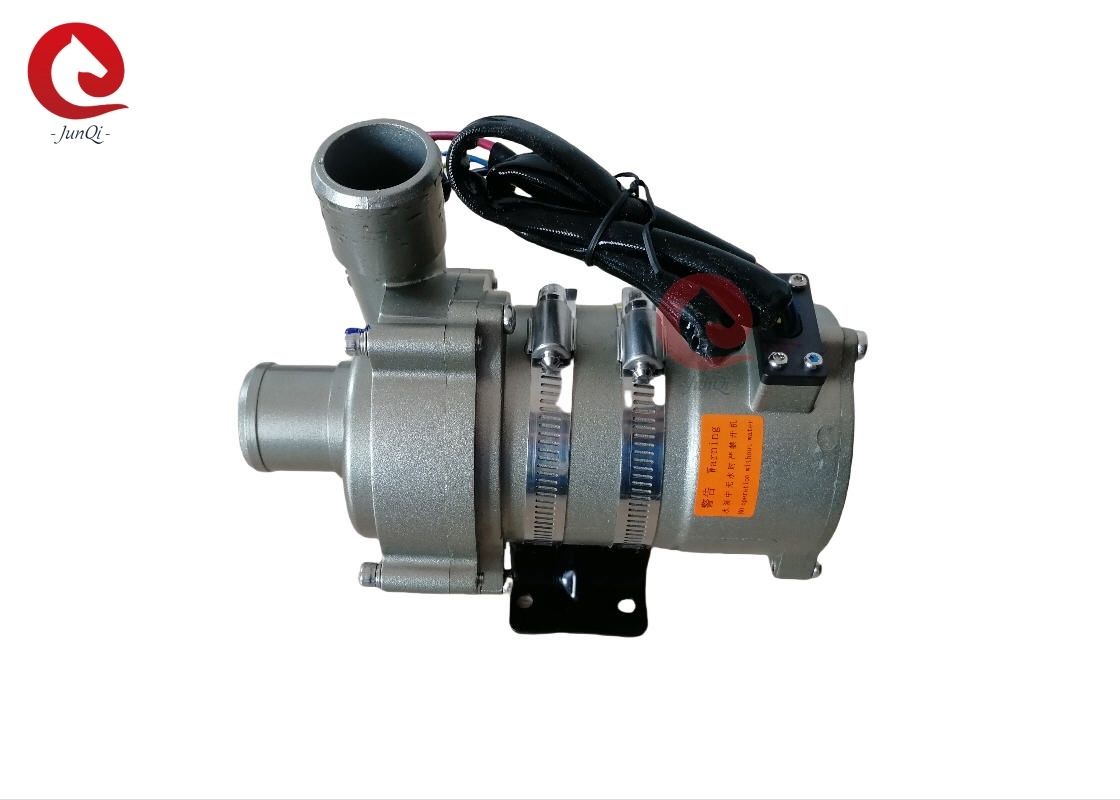

Brushless DC motor centrifugaalpomp DC 24V 300W heavy duty elektrische waterpomp voor elektrische bus, vrachtwagenbatterij en controllerkoeling met PWM
OWP-7000KL67 300W heavy duty elektrische waterpomp voor elektrische bus/vrachtwagen batterij en controller koelsysteem
■ Toepassingen
Veel gebruikt in hybride bussen, hybride personenauto's, elektrische voertuigen, treinen, schepen en andere verwarmings- en
koelcirculatiesystemen.
■ Kenmerken
◆Centrifugaalpomp
◆Magnetische krachtoverbrenging
◆Hoog rendement borstelloze DC-motor, laag stroomverbruik, hoog rendement, lange levensduur.
◆Met een breed temperatuurbereik
◆PWM-signaal snelheidsregeling (optioneel)
◆Diagnosesignaaluitgang (optioneel)
◆Met constante debietregeling
◆Omgekeerde polariteitsbescherming
◆Droogloopbeveiliging
◆Overspanning, overstroombeveiliging
◆Overbelasting, overtemperatuurbescherming
■ Technische beschrijving (gerelateerde onderdelen in contact met de vloeistof)
Pomphuiskast: Gegoten aluminiumlegeringen
Waaier: PPS+GF
Afschermholte: PPS+GF
Asbus: carborundum composietmaterialen
As: roestvrijstalen (3CR14) as
Magneethuis: PPS-kunststofcapsulatie
Afdichtingsring: EPDM
■ Aandrijfapparaat (inclusief motor)
Aandrijfroter: PPS-kunststofgecapsuleerde magneet
Schroeven en moeren: SUS 304 roestvrij staal
Aandrijfmotor: borstelloze motor
Motorframe: PPA GF
Pomphuis: Gegoten aluminium behuizing met zandstralen en anodiseren + PE-poedercoating.
Beugel: staal
Beugelring: US 304 roestvrij staal
Waterdichtheid gebaseerd op IP67-classificatie (en60529)
Connectormodel: AMP282104-1 (bijpassende stekker AMP282109-1)
Spuitmonddiameter: 40 mm (1,5 inch)
■ Montage-instructie
OWP-7000KL67 serie pompen zijn centrifugaalpompen die vooraf moeten worden gevuld,
De pomp wordt in de laagste positie van het systeem geïnstalleerd om ervoor te zorgen dat de waaier altijd
ondergedompeld is in de vloeistof, of de pomp vooraf vullen voordat u hem inschakelt.
1: De pomp mag niet drooglopen, ook al kan hij 15 minuten drooglopen (na 15
minuten drooglopen stopt hij automatisch). Drooglopen maakt lawaai en verhoogt ook
slijtage aan de as en de asbus.
2: Gebruik de aanbevolen diameter pijp die de pompinlaat verbindt, als u een kleinere diameter gebruikt
slang pompinlaat, Door de onderdruk in de pomp kan de buitenlucht gemakkelijker in de
pomp via de pijpleiding, dit zal de prestaties van de pomp verminderen en ook de lucht
bellen beschadigen de pomp.
3: Vanuit de pompinlaatrichting gezien, draait de waaier met de klok mee (zie de pijl op
de uitlaatpoort).
4: De pomp kan verticaal of horizontaal worden gemonteerd (zie figuur 1). Bij verticale montage
moet de uitlaatpoort naar boven gericht zijn.
5: Om drooglopen te voorkomen (lucht komt vast te zitten in de waaier), moet de waterpompuitlaatpoort
verticaal of in de bovenkant van de waaier zijn. (zie figuur 1)
6: De aangesloten pijp moet verticaal worden gemonteerd (of geen elleboog in 20 cm) om de lucht
gemakkelijk te laten ontsnappen, de uitlaatpijp mag niet minder dan 90 graden elleboog worden gebruikt (zie figuur 2).
7: Kan het zeewater of andere zware vervuiling met grote korrelverontreiniging niet gebruiken als de vloeistof
medium.
Temperatuurparameter
Medium vloeistoftemperatuur: -40℃ tot +85℃ (-40°F tot +185°F)
Werkomgevingstemperatuur: -40℃ tot +120℃ (-40°F tot +248°F)
Opslagtemperatuur: -40℃ tot +70℃ (-40°F tot +158°F)
(tot 100 ℃, maar dit verkort de levensduur)
■ Systeemdruk
-0,2 tot 2,5 bar (100℃ (212°F).
De levensduur is meer dan 20.000 uur op basis van de nominale spanning en 36℃ (86°F) omgeving
temperatuur.
■ Spanningbereik
Nominale 24V waterpomp, werkbaar bereik 18V - 32V
Hoewel de motor in een breed scala aan spanningen en temperaturen kan worden gebruikt, maar overmatige of te
lage spanning en temperatuur hebben invloed op de levensduur van de motor, de pomp kan niet worden
blootgesteld aan thermische straling.
Medium vloeistof: vloeistofmengsel (water met minder dan 60% glycol)
■ Elektrische parameter
|
Werkspanning
(VDC)
|
Nominaal vermogen
(W)
|
Nominale stroom
(L/H)
|
Afmetingen
(mm)
|
Gewicht
(g)
|
|
24V(18V-32V)
|
240W
|
Q=2800L/H,
H≥16M
|
190*90*157
|
2200g
|
Connectormodel en de bijbehorende elektrische eigenschappen (zie figuur 3):
|
AMP282104
(Bijpassende stekker AMP282109-1)
|
1
|
2
|
|
+24V
|
GND
|
|
Draaddikte
|
De langste gebruikte draad *
|
|
|
24V
|
|
1,5 mm²
|
16m
|
|
2,5 mm²
|
25m
|
|
3 mm²
|
31m
|
|
4 mm²
|
40m
|
Aanbevolen draadmaat is (Gebaseerd op 3% spanningsval)
* De lengte van de draad betekent de afstand van de pomp tot de batterij
■ Attenties
1. Werkomgevingstemperatuur: -40℃--120℃, moet proberen te voorkomen dat u zich tijdens de installatie in de buurt van drieelementen-katalytische, gasafvoerpijpsystemen en de motor bevindt, zorg voor de werkomgevingstemperatuur.
2. De installatiepositie van de waterpomp moet zoveel mogelijk dicht bij het lage waterpeil liggen om de levensduur van de pomp te verlengen.
4. Gebruik de pomp uit de buurt van de stoffige omgeving, het stof is schadelijk om de levensduur te verkorten
5. Let op de zuiverheid van het water, vermijd vastlopen en blokkering van de waaier om de levensduur van de pomp te verkorten
■ Prestatieparameter
Productlabels: 24VDC OWP-7000KL67 High Pressure Auto Electric Water Pump Max Flow 5500L / H For BYD YUTONG BEV Bus
