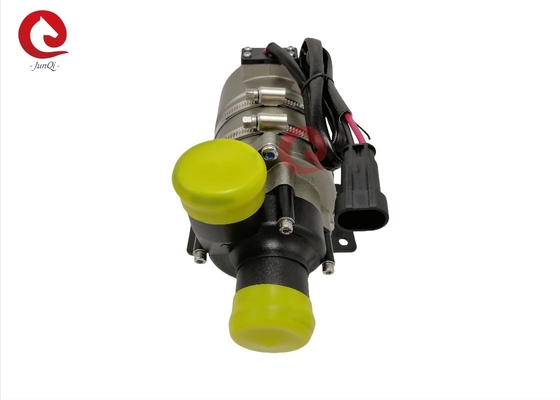

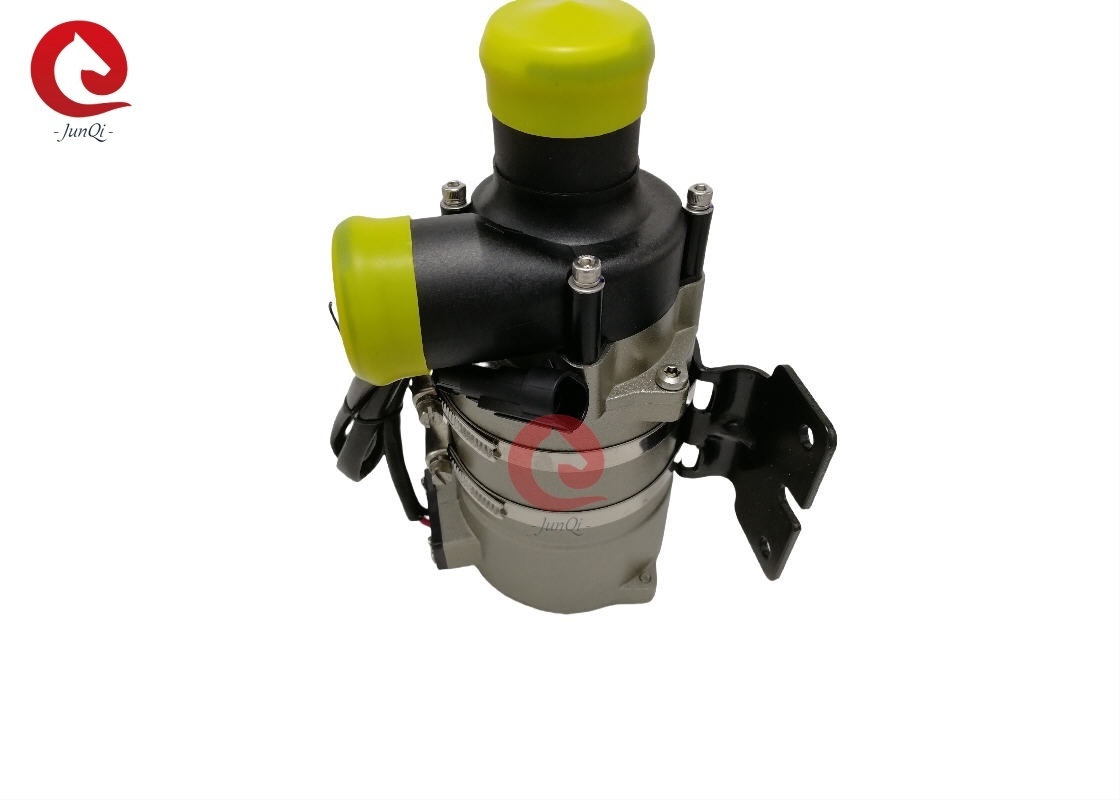

OWP-6000KL67 SERIES borstelloze gelijkstroomwaterpomp
Verhoging/circulatie/variabele frequentie/laag geluid/centrifuge pomp
PWM-besturing/signaalfeedback
■ Toepassingen
Veel gebruikt in hybride bussen, hybride personenauto's, elektrische voertuigen, treinen, schepen en andere verwarmings- en
koelcirculatiesysteem.
■ Kenmerken
◆ Centrifuge pomp
◆Magnetische krachtoverdracht
◆Hoge efficiëntie borstelloze gelijkstroommotor, laag stroomverbruik, hoge efficiëntie, lange levensduur.
◆Met een breed werktemperatuurbereik
◆PWM signaal snelheidsregeling (optioneel)
◆diagnostisch signaaluitgang (optioneel)
◆ Met een constante stroomregeling
◆Bescherming tegen omgekeerde polariteit
◆Bescherming tegen drooglopen
◆Bescherming tegen overspanning en overstroom
◆Overbelasting, bescherming tegen overtemperatuur
■ Technische beschrijving (gerelateerde delen in contact met de vloeistof)
Pumpkopbehuizing: PPS+GF
Vervaardiging van elektrische motoren
Schildholte: PPS+GF
Schachthuls: carborundumcompositmateriaal
As: roestvrij staal ((3CR14) as
Magneetbehuizing: PPS-plastic capsule
Afdichtingsring: EPDM
■ Aandrijving (inclusief motor)
aandrijfrotor: PPS-magneet in plastic capsule
Schroeven en moeren: SUS 304 roestvrij staal
Rijmotor: borstelloze motor
Motordraadframe: PPA GF
Pompbehuizing: aluminiumkas voor gietgietwerk met zandblaaswerk en anodisatie + PE-poedercoating.
Beugel: staal
Hoofdband: US 304 roestvrij staal
Waterdicht op basis van IP67 (en60529)
Model van de aansluiting: AMP282104-1 (geschikte stekker AMP282109-1)
Diameter van het mondstuk: 40 mm
De pompen van de serie OWP-6000KL zijn centrifuge pompen die vooraf moeten worden gevuld,
De pomp wordt in de laagste positie van het systeem geïnstalleerd om ervoor te zorgen dat de wervelkolom altijd
onderdompeld in de vloeistof of vooraf gevuld met de pomp voordat de stroom wordt ingeschakeld.
1: pomp mag niet droog draaien, ook al kan het droge draaien gedurende 15 minuten (na 15
Het wordt automatisch gestopt), maakt het geluid, waardoor het geluid ook toeneemt
slijtage van de as en de schachthull.
2: Gebruik de aanbevolen diameterpijp die de pompinlaat verbindt, indien u een kleinere diameter gebruikt
Door de negatieve druk in de pomp komt de buitenlucht gemakkelijker in de slang.
pomp door de pijpleiding, het zal de pomp prestatie degradatie, en ook de lucht
Bubbels beschadigen de pomp.
3: Uit de richting van de pompinlaat wordt de stuwrol in de richting van de klok gereden (zie pijl op
de uitlaatpoort).
4: De pomp kan verticaal of horizontaal worden gemonteerd (zie figuur 1).
Verticaal moet de uitlaat naar boven liggen.
5:Om te voorkomen dat de waterpomp droog loopt (lucht vast komt te zitten in de roer), dient de uitlaat van de waterpomp
verticaal of aan de bovenkant van de wervelkolom (zie figuur 1)
6: De aangesloten buis dient verticaal gemonteerd te zijn (of geen elleboog in 20 cm) om de lucht
de uitlaatpijp mag niet minder dan 90 graden omhoog worden gebruikt (zie figuur 2).
7: Kan niet gebruik maken van zeewater of andere zware verontreiniging met grote korrel onzuiverheid vloeistof als de vloeistof
Middellange.
■ Temperatuurparameter
Gemiddelde vloeistoftemperatuur: -40 °C tot +85 °C (-40 °F tot + 185 °F)
Werkomgevingstemperatuur: -40°C tot +120°C (-40°F tot +248°F)
Opbergtemperatuur: -40°C tot +70°C (-40°F tot +158°F)
(tot 100 °C, maar dit verkort de levensduur)
■ Stelseldruk
-0,2 tot 2,5 bar (100°C).
De levensduur bedraagt meer dan 20.000 uur op basis van de nominale spanning en de omgeving van 36 °C (~ 86 °F)
temperatuur.
■ Spanningsbereik
Nominale waterpomp 24V, werkbereik 18V - 32V
Hoewel de motor kan worden gebruikt in een breed bereik van spanning en temperatuur, maar te hoog of te hoog
lage spanning en temperatuur zal de levensduur van de motor beïnvloeden, de pomp kan niet worden
blootgesteld aan thermische straling van de omgeving.
Mediumvloeistof: vloeistofmengsel (water met minder dan 60% glycol)
■ Elektrische parameters
|
Werkspanning
(VDC)
|
Nominaal vermogen
(W)
|
Nominale stroom
(L/H)
|
Afmetingen
(mm)
|
Gewicht
(g)
|
| 18 tot en met 32 V (24 V) |
190 W |
Q=6000L/H,
H≥4 m
|
202*90*105 |
1700 g |
Model van de aansluiting en overeenkomstige elektrische eigenschappen (zie figuur 3):
|
AMP282104
(Aangepaste stekker AMP282109-1
|
1 |
2 |
| +24VDC |
GND |
Aanbevolen draadgrootte is (gebaseerd op een spanningsdaling van 3%)
| Dikte van de draad |
De langste gebruikte draad |
| |
24v |
|
1.5 mm2
|
16 m |
|
2.5 mm2
|
25 m |
|
3 mm2
|
31 m |
|
4 mm2
|
40m |
* De lengte van de draad betekent de afstand van de pomp tot de batterij
■ Aandacht
1. Werkomgevingstemperatuur: -40°C-120°C, moet proberen om dicht bij drie elementen te vermijden
catalysator, gasontladingspijpsysteem en motor tijdens de installatie, zorgen voor de
omgevingstemperatuur.
2.De installatie van de waterpomp dient zo dicht mogelijk bij het laagwater te zijn
Het gebruik van de pomp kan worden beperkt tot een niveau dat de levensduur van de pomp verlengt.
4Gebruik de pomp ver weg van de stoffige omgeving, het stof is schadelijk om de service te verminderen
Leven
5. Let op de zuiverheid van het water, vermijd verstoppen en blokkeren van de schroef om de
levensduur van de pomp
■Prestatieparameter
Buitenaardse afmeting:
