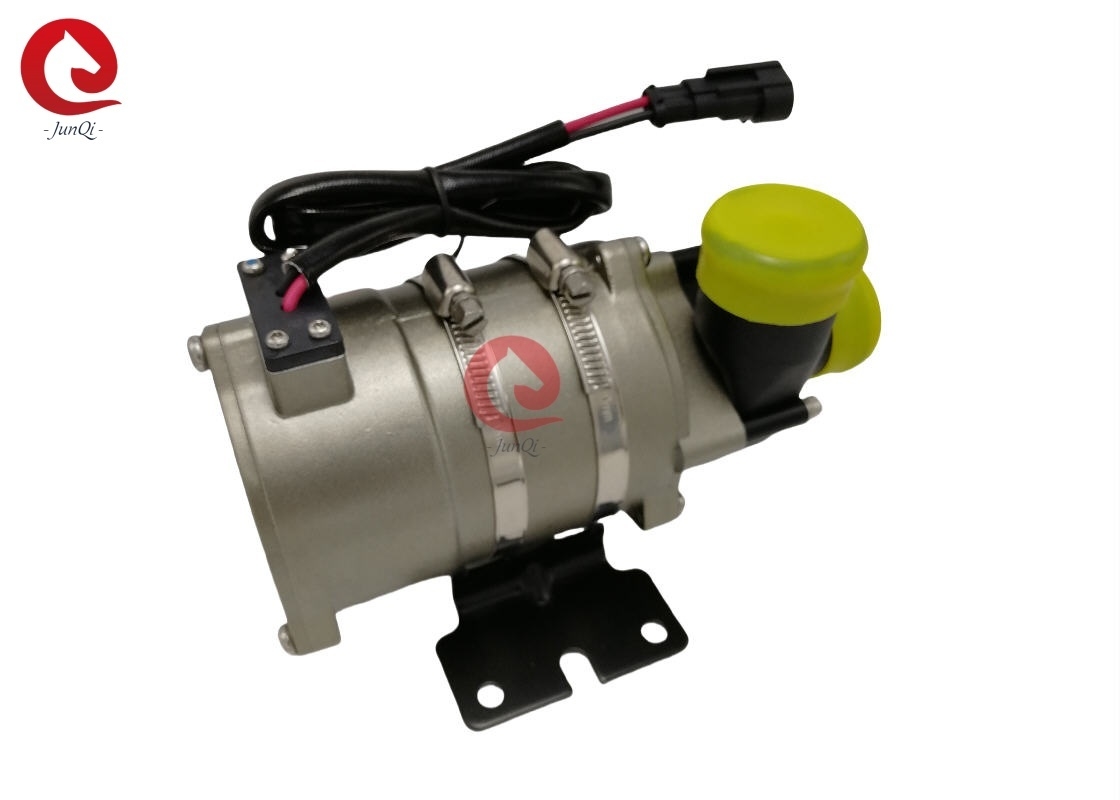

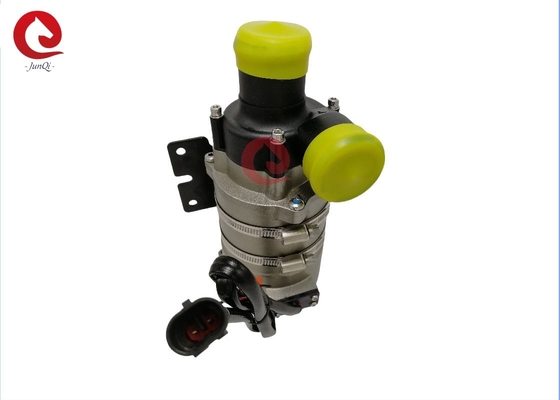

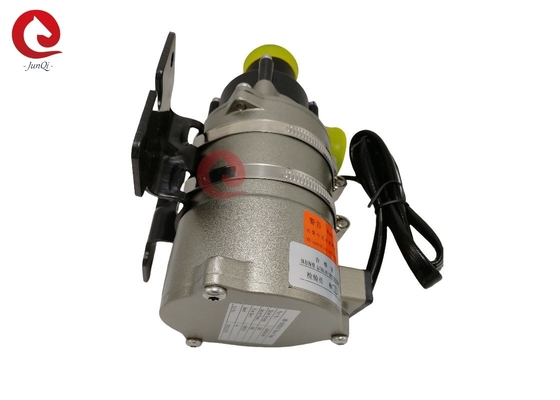

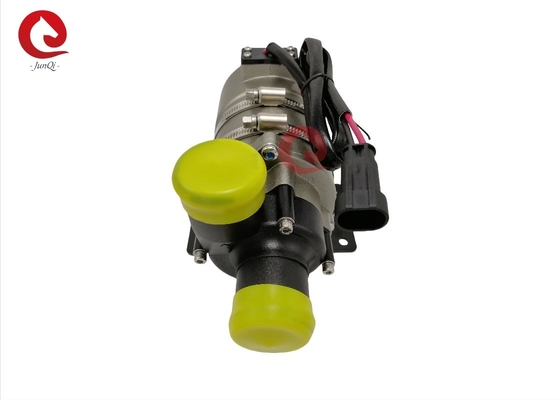

Owp-6000KL67 pomp van het REEKS brushless gelijkstroom water
Het opvoeren/omloop/veranderlijk-Frequentie/pomp Met geringe geluidssterkte/centrifugaal
De controle/het signaal van PWM koppelt terug
■Toepassingen
Wijd gebruikt in hybride bus, hybride personenauto, elektrische voertuigen, treinen, schepen en andere het verwarmen en
koelomloopsysteem.
■Eigenschappen
◆Centrifugaalpomp
◆Magnetische krachttransmissie
◆Hoog rendement brushless gelijkstroom motor, lage machtsconsumptie, hoog rendement, lange levensduur.
◆Met brede waaier werkende temperatuur
◆PWM-signaalsnelheid (facultatief) controleren
◆Kenmerkende (facultatieve) signaaloutput
◆Met het constante stroom controleren
◆Omgekeerde polariteitsbescherming
◆Droge lopende bescherming
◆Over Voltage, over huidige bescherming
◆Overbelasting, over temperatuurbescherming
■Technische beschrijving (verwante delen in contact met de vloeistof)
Pomp hoofdhuisvesting: PPS+GF
Drijvende kracht: PPS+GF
Schildholte: PPS+GF
Schachtkoker: carborundum samengestelde materialen
Schacht: roestvrij staal (3CR14) schacht
Magneethuisvesting: PPS plastic capsulation
Zegelring: EPDM
■Drijfapparaat (met inbegrip van motor)
Drijfrotor: PPS plastiek capsulated magneet
Schroeven en noten: Het roestvrije staal van SUS 304
Drijfmotor: brushless motor
Het kader van de motordraad: PPA GF
Pomphuisvesting: Het gieten aluminiumgeval met zandstralen en het anodiseren +PE poederdeklaag.
Steun: staal
Steunhoepel: Het roestvrije staal van de V.S. 304
Maak gebaseerd op IP67-classificatie waterdicht (en60529)
Schakelaarmodel: Amp282104-1 (aangepaste Stop amp282109-1)
Pijpdiameter: 40mm (1,5 duim)■ Opzettende instructie
Owp-6000KL de reekspompen zijn centrifugaalpompen die vooraf gevuld vereisen,
De pomp in de laagste positie van het systeem wordt geïnstalleerd om ervoor te zorgen dat de drijvende kracht die altijd is
ondergedompeld in de vloeistof, of vooraf gevuld de pomp vóór macht.
1: De pomp zou niet moeten droog-in werking stellen, alhoewel het droog-in werking stellend 15 minuten kan (na 15
droog-in werking stelt notulen, zal het automatisch) ophouden, het Droge zal lopen maakt ruchtbaar maken, ook stijgend
schuring aan de schacht en de schachtkoker.
2: Gebruik de geadviseerde diameterpijp die de pompinham verbinden, als u een kleinere diameter gebruikt
de inham van de slangpomp, wegens de negatieve druk in de pomp, de buiten gemakkelijkere lucht gaat aan binnen
de pomp door de pijpleiding, zal het de degradatie van pompprestaties, en ook de lucht maken
de bellen maken schade aan de pomp.
3: Zoals bekeken van de richting van de pompinham, met de wijzers van de klok mee roteert de drijvende kracht (zie de pijl
de afzethaven).
4: De pomp kan worden geïnstalleerd verticaal of horizontaal opgezet (zie figuur 1) Wanneer geïnstalleerd?
verticaal, zou de afzethaven stijgend moeten zijn.
5: het droge lopen (de lucht wordt geplakt in drijvende kracht) moeten vermijden, zou de de afzethaven van de waterpomp
verticaal ben of in het bovenleer van de drijvende kracht. (zie figuur 1)
6: De aangesloten pijp zou verticaal moeten worden opgezet (of geen elleboog in 20cm) om de lucht te maken
gemakkelijk gelost, zou de afzetpijp niet minder dan 90 graden moeten worden gebruikt elleboog (zie figuur 2).
7: Kan niet het zeewater of andere zware verontreiniging met de grote vloeistof van de korrelonzuiverheid als vloeistof gebruiken
middel.
■Temperatuurparameter
Middelgrote vloeibare temperatuur: -40℃ aan +85℃ (- 40°F aan + 185°F)
Het werk omgevingstemperatuur: -40℃ aan +120℃ (- 40°F aan +248°F)
Opslagtemperatuur: -40℃ aan +70℃ (- 40°F aan +158°F)
(tot 100 ℃, zullen maar het de levensduur verkorten)
■Systeemdruk
-0,2 tot 2,5 bar (100℃ (212°F).
De levensduur is meer dan 20.000 die uren op de omringende nominale spanning en 36℃ (86°F) worden gebaseerd
temperatuur.
■Voltagewaaier
Geschatte 24V-waterpomp, uitvoerbare waaier 18V - 32V
Hoewel de motor in een brede waaier van voltage en temperatuur kan worden gebruikt, maar bovenmatig of ook
het lage voltage en de temperatuur zullen de levensduur van de motor beïnvloeden, kan de pomp niet zijn
blootgesteld aan thermische omringende straling.
Middelgrote vloeistof: vloeibaar mengsel (Water met onderstaande 60%-glycol)
■Elektroparameter
Het werk Voltage
(VDC)
|
Geschatte Macht
(w)
|
Geschatte Stroom
(L/U)
|
Afmetingen
(mm)
|
Gewicht
(G)
|
18-32v (24V) |
190W |
Q=6000L/H,
H ≥4m
|
202*90*105 |
1700g |
Schakelaarmodel en de overeenkomstige elektrische eigenschappen (zie figuur 3):
AMP282104
(Aangepaste Stop amp282109-1
|
1 |
2 |
+24VDC |
GND |
De geadviseerde Draadgrootte is (Gebaseerd op 3%-voltagedaling)
Draaddikte |
De langste Gebruikte draad |
|
24v |
1,5 mm ²
|
16m |
2,5 mm ²
|
25m |
3 mm ²
|
31m |
4 mm ²
|
40m |
* De lengte van de draad betekent de afstand van pomp aan de batterij
■Aandacht
1. Het werk omgevingstemperatuur: - 40℃--120℃, zou moeten proberen om dicht bij drie-element te vermijden
het de pijpsysteem van de katalytische, gaslossing en de motor tijdens de installatie, verzekeren het werken
milieutemperatuur.
2.The het installatiestandpunt van de waterpomp zoveel mogelijk dicht bij het lage water moeten zou
niveau, om de levensduur van de pomp uit te breiden.
4. Gelieve te gebruiken verre de pomp van het stoffige milieu, is het stof schadelijk om de dienst te verminderen
het leven
5. Besteed aandacht aan de zuiverheid van het water, vermijd om te blokkeren en drijvende kracht-geblokkeerd om te verminderen
levensduur van pomp
■Prestatiesparameter
Externe dimensie:
Op zwaar werk berekende Omloop van het de Pompkoelmiddel van het hoog Volume de Auto Elektrische Water
