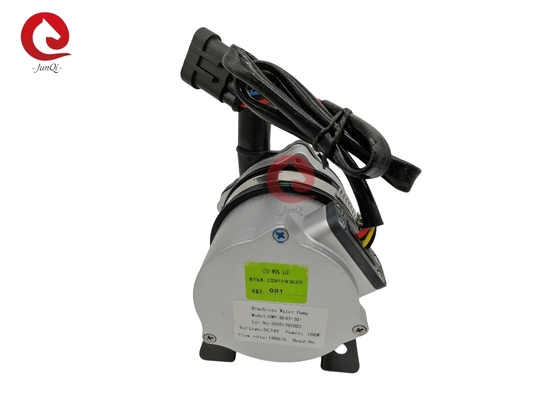

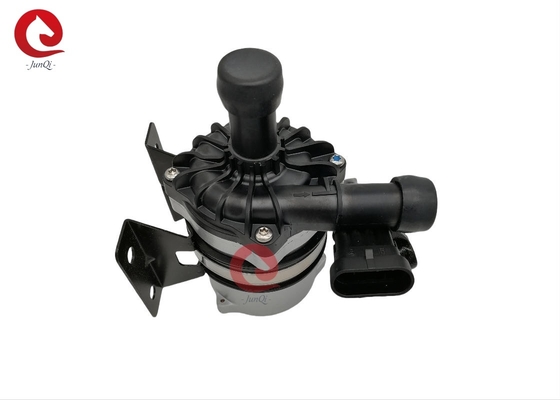

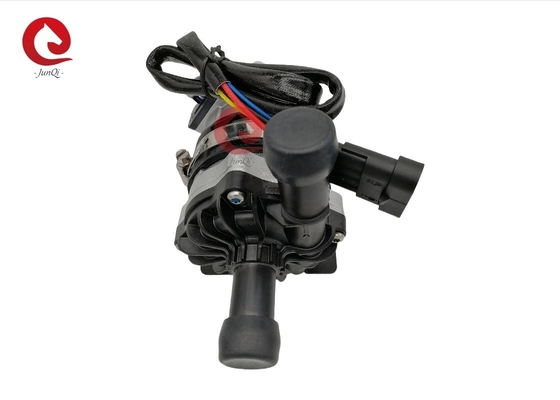

24VDC 1800L/M 9M 100W BLDC de Pomppwm Controle van het Voertuig Elektrische Water

OWP-BL93-301 elektrische waterpomp 24V DC 1800L/M, H=9M, 100W BLDC waterpomp met PWM-regeling

Boost/circulatie/Variabele frequentie/Laag geluidsniveau/afgeschermde pomp/PWM-regeling/ Foutfeedback

OWP-BL93-301 100W BLDC Waterpomp met PWM-regeling en foutdiagnose koelpomp, glycolpomp, bldc waterpomp

■ Toepassingen
Veel gebruikt in hybride bussen, hybride personenauto's, elektrische voertuigen, treinen en schepen en andere verwarmings- en koelcirculatiesystemen.

■ Kenmerken
◆Magnetische krachtoverbrenging (afgeschermde pompstructuur) Centrifugaalpomp
◆Hoog rendement borstelloze DC-motor, laag stroomverbruik, hoog rendement, lange levensduur.
◆Met een breed bedrijfstemperatuurbereik
◆PWM-signaal snelheidsregeling
◆Met constante debietregeling
◆Omgekeerde polariteitsbescherming
◆Droogloopbeveiliging
◆Overspanning, overstroombeveiliging
◆Overbelasting, overtemperatuurbescherming

■ Technische beschrijving (gerelateerde onderdelen in contact met de vloeistof)
Pomphuis: PPS+GF
Waaier: PPS+GF
Afschermholte: PPS+GF
Asbus: Composietmaterialen van koolstofhars
As: roestvrijstalen as
Magneethuis: nylon plastic omkapseling
Afdichtingsring: EPDM

■ Aandrijfapparaat (inclusief motor)
Aandrijfmagneet: nylon plastic omkapselde magneet
Schroeven en moeren: SUS 304 roestvrij staal
Aandrijfmotor: borstelloze motor
Motorframe: PPA GF
Pomphuis: gegoten aluminium behuizing met zandstralen en impregneerbehandeling

Beugel: staal met poedercoating
Beugelring: US 304 roestvrij staal + dempende rubberen ring
Waterdichtheid gebaseerd op IP68-classificatie (en60529)
Connectormodel: AMP282106-1 (bijpassende stekker AMP282088-1)
Spuitmonddiameter: 22,4 mm (binnendiameter: 16 mm)

■ Modelspecificaties
OWP-BL93-301 (24VDC)
■ Montage-instructie
OWP-BL93-300 serie pompen zijn centrifugaalpompen die vooraf gevuld moeten worden,
De pomp wordt in de laagste positie van het systeem geïnstalleerd om ervoor te zorgen dat de waaier altijd in de vloeistof is ondergedompeld, of de pomp vooraf vullen voordat u hem inschakelt.

1: De pomp mag niet drooglopen, ook al kan hij 30 seconden drooglopen (na 30 seconden drooglopen stopt hij automatisch), Drooglopen maakt lawaai en verhoogt ook de slijtage van de as en de asbus.

2: Gebruik de aanbevolen diameter buis om de pompinlaat aan te sluiten, als u een slang met een kleinere diameter gebruikt, komt er door de onderdruk in de pomp gemakkelijker buitenlucht in de pomp via de leiding, dit vermindert de prestaties van de pomp en de luchtbellen beschadigen de pomp.

3: Gezien vanuit de pompinlaatrichting draait de waaier met de klok mee (zie de pijl op de uitlaatpoort).

4: De pomp kan verticaal of horizontaal worden gemonteerd (zie figuur 1). Bij verticale montage moet de uitlaatpoort naar boven gericht zijn.

5: Om drooglopen te voorkomen (lucht komt vast te zitten in de waaier), moet de uitlaatpoort van de waterpomp verticaal of in het bovenste deel van de waaier zitten. (zie figuur 1)

6: De aangesloten buis moet verticaal worden gemonteerd (of geen elleboog in 20 cm) om de lucht gemakkelijk af te voeren, de uitlaatbuis mag niet minder dan 90 graden worden gebruikt
Elleboog (zie figuur 2).

7: Kan geen zeewater of andere zware vervuiling met grote korrelverontreiniging vloeistof als vloeibaar medium gebruiken.

Temperatuur parameter
Medium vloeistoftemperatuur: -40℃ tot +85℃ (-40°F tot + 185°F)
Werkomgevingstemperatuur: -40℃ tot +85℃ (-40°F tot +185°F) Vochtigheid ≤90%
Opslagtemperatuur: -40℃ tot +70℃ (-40°F tot +158°F) (tot 100 ℃, maar dit verkort de levensduur)
■ Systeemdruk
-0,2 tot 2,5 bar (100℃ (212°F).
De levensduur is meer dan 20.000 uur op basis van de nominale spanning en 36℃ (86°F) omgevingstemperatuur.
■ Spanningsbereik
Nominale 12V waterpomp, werkbaar bereik 9V - 16V
Nominale 24V waterpomp, werkbaar bereik 18V - 30V
Hoewel de motor in een breed scala aan spanningen en temperaturen kan worden gebruikt, hebben overmatige of te lage spanning en temperatuur invloed op de levensduur van de motor, de pomp mag niet worden blootgesteld aan thermische straling.

Medium vloeistof: zuiver water, vloeistofmengsel (water met minder dan 60% glycol)


■ Elektrische parameter

Connectormodel en de bijbehorende elektrische eigenschappen (zie figuur 3):

■PWM-karakter

■ Aandachtspunten
1. Werkomgevingstemperatuur: -40℃--85℃, moet proberen te voorkomen dat u tijdens de installatie dicht bij het drievoudige katalytische element, het gasafvoersysteem en de motor komt, zorg voor de werkomgevingstemperatuur.
2. De installatiepositie van de waterpomp moet zoveel mogelijk dicht bij het lage waterpeil liggen om de levensduur van de pomp te verlengen.
4. Gebruik de pomp niet in een stoffige omgeving, het stof is schadelijk om de levensduur te verkorten
5. Let op de zuiverheid van het water, voorkom vastlopen en blokkering van de waaier om de levensduur van de pomp te verkorten
■ Prestatieparameter

• Externe afmeting
•
•
•
