van het de Motorwater van 24V 100W Brushless gelijkstroom van de de Pomppwm Controle van de de Glycolfout Pomp van de Diagnostiekcolant

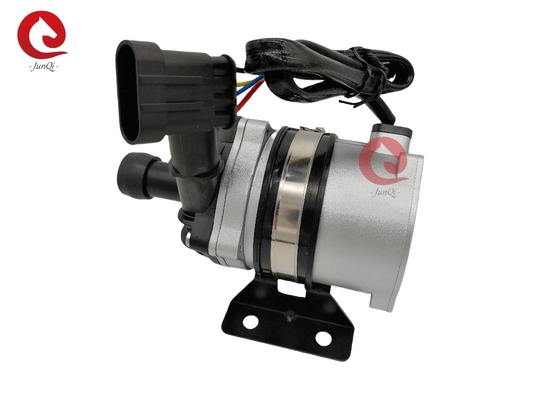

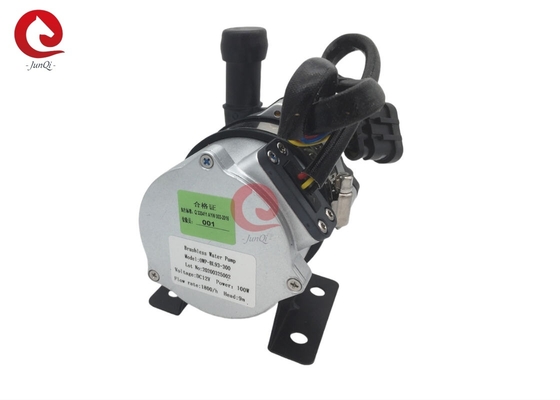

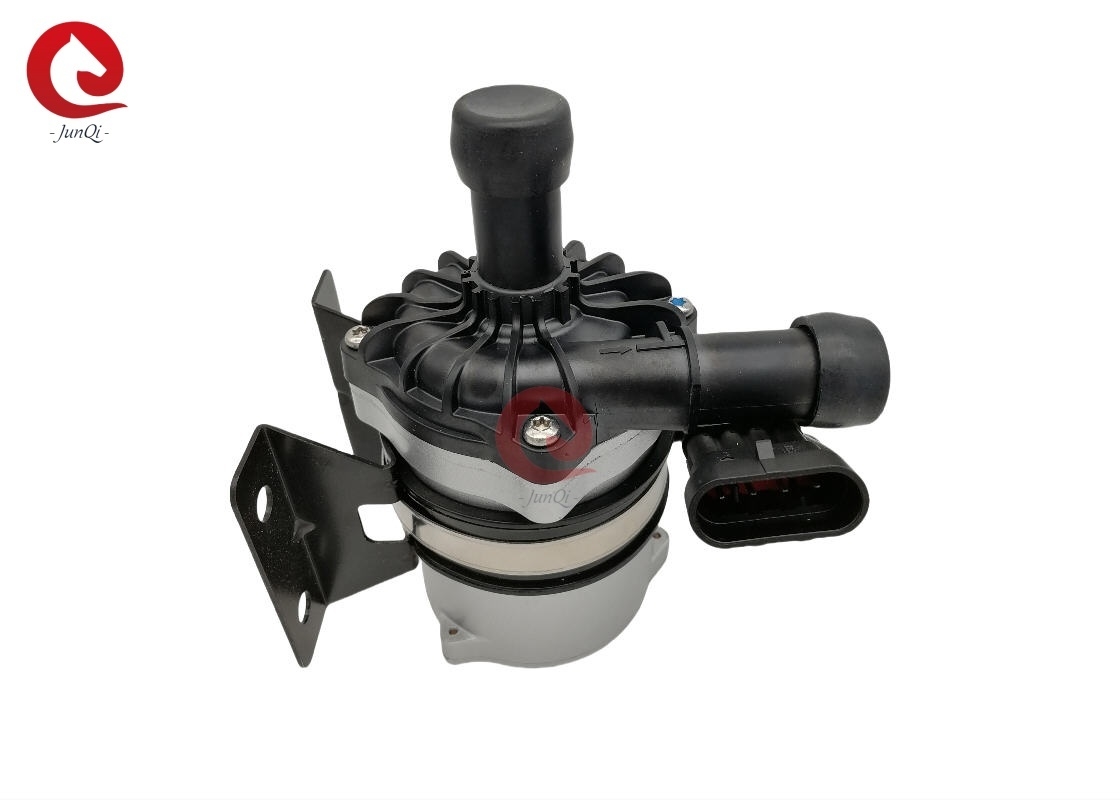

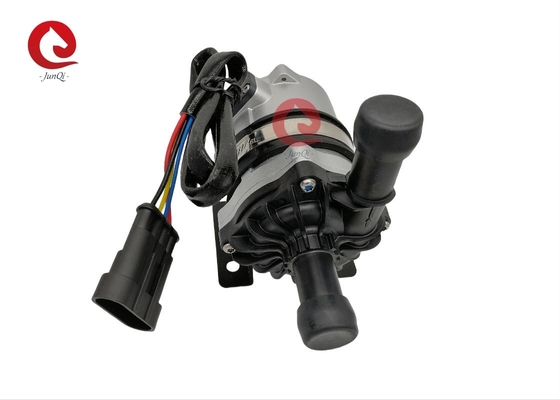

Owp-bl93-301 elektrische waterpomp 24V gelijkstroom 1800L/M, H=9M, het waterpomp van 100W BLDC met PWM-controle

Het opvoeren/de omloop/de veranderlijk-Frequentie/de Met geringe geluidssterkte/Fout van de schildpump/pwm controle koppelen terug

Het Waterpomp van owp-bl93-301 100W BLDC met de Controle en de Foutendiagnostiek colant pomp van PWM, glycolpomp, bldc waterpomp

■Toepassingen
Wijd gebruikt in hybride bus, hybride personenauto, elektrische voertuigen, treinen, en schepen en ander verwarmend en koelomloopsysteem.

■Eigenschappen
◆Centrifugaalpomp de magnetische van de krachttransmissie (de structuur van de schildpomp)
◆Hoog rendement brushless gelijkstroom motor, lage machtsconsumptie, hoog rendement, lange levensduur.
◆Met brede waaier werkende temperatuur
◆PWM-signaalsnelheid het controleren
◆Met het constante stroom controleren
◆Omgekeerde polariteitsbescherming
◆Droge lopende bescherming
◆Over Voltage, over huidige bescherming
◆Overbelasting, over temperatuurbescherming

■Technische beschrijving (verwante delen in contact met de vloeistof)
Pomp hoofdhuisvesting: PPS+GF
Drijvende kracht: PPS+GF
Schildholte: PPS+GF
Schachtkoker: De samengestelde materialen van de koolstofhars
Schacht: roestvrij staalschacht
Magneethuisvesting: nylon plastic capsulation
Zegelring: EPDM

■Drijfapparaat (met inbegrip van motor)
Drijfelektromagneet: het nylon plastiek capsulated magneet
Schroeven en noten: Het roestvrije staal van SUS 304
Drijfmotor: brushless motor
Het kader van de motordraad: PPA GF
Pomphuisvesting: Het gieten aluminiumgeval met zandstralen en impregnatiebehandeling

Steun: Staal met poederdeklaag
Steunhoepel: De V.S. 304 roestvrije steel+ die rubberring temperen
Maak gebaseerd op IP68-classificatie waterdicht (en60529)
Schakelaarmodel: Amp282106-1 (aangepaste Stop amp282088-1)
Pijpdiameter: 22.4mm (binnendiameter: 16mm)

■ModelSpecifications
OWP-BL93-301 (24VDC)
■Opzettende instructie
Owp-bl93-300 zijn de reekspompen centrifugaalpompen die vooraf gevuld vereisen,
De pomp in de laagste positie van het systeem wordt geïnstalleerd om ervoor te zorgen dat de drijvende kracht altijd in de vloeistof wordt ondergedompeld, of vulde de pomp vóór macht die vooraf.
1: De pomp zou niet, alhoewel het droog-in werking stellend 30 seconden (na 30 droog-in werking stelt seconden, zal het automatisch ophouden) kan, het Droge lopen moeten droog-in werking stellen zal maakt ruchtbaar maken, ook verhogend schuring tot de schacht en de schachtkoker.

2: Gebruik de geadviseerde diameterpijp die de pompinham verbinden, als u een kleinere de pompinham van de diameterslang gebruikt, wegens de negatieve druk in de pomp, gaat de buiten gemakkelijkere lucht aan de pomp binnen door de pijpleiding, zal het de degradatie van pompprestaties maken, en ook maken de luchtbellen schade aan de pomp.

3: Zoals bekeken van de richting van de pompinham, met de wijzers van de klok mee roteert de drijvende kracht (zie de pijl op de afzethaven).

4: De pomp kan worden geïnstalleerd verticaal of horizontaal opgezet (zie figuur 1) Wanneer verticaal geïnstalleerd, zou de afzethaven stijgend moeten zijn.

5: om het droge lopen (de lucht wordt geplakt in drijvende kracht) te vermijden, zou de de afzethaven van de waterpomp of in het bovenleer van de drijvende kracht verticaal moeten zijn. (zie figuur 1)

6: De aangesloten pijp zou verticaal moeten worden opgezet (of geen elleboog in 20cm) om de lucht gelost gemakkelijk te maken, zou de afzetpijp niet minder dan 90 graden moeten worden gebruikt
Elleboog (zie figuur 2).

7: Kan niet het zeewater of andere zware verontreiniging met de grote vloeistof van de korrelonzuiverheid als vloeibaar middel gebruiken.

Temperatuurparameter
Middelgrote vloeibare temperatuur: -40℃ aan +85℃ (- 40°F aan + 185°F)
Het werk omgevingstemperatuur: -40℃ aan (- 40°F aan +185°F) Vochtigheid +85℃ ≤90%
Opslagtemperatuur: -40℃ aan +70℃ (- 40°F aan +158°F) (tot 100 ℃, maar het zal de levensduur verkorten)
■Systeemdruk
-0,2 tot 2,5 bar (100℃ (212°F).
De levensduur is meer dan 20.000 die uren op de nominale spanning en (86°F) worden gebaseerd de omgevingstemperatuur 36℃.
■Voltagewaaier
Geschatte 12V-waterpomp, uitvoerbare waaier 9V - 16V
Geschatte 24V-waterpomp, uitvoerbare waaier 18V - 30V
Hoewel de motor in een brede waaier van voltage en temperatuur kan worden gebruikt, maar het bovenmatige of te lage voltage en de temperatuur zullen de levensduur van de motor beïnvloeden, kan de pomp niet aan thermische omringende straling worden blootgesteld.

Middelgrote vloeistof: zuiver water, vloeibaar mengsel (Water met onderstaande 60%-glycol)


■Elektroparameter

Schakelaarmodel en de overeenkomstige elektrische eigenschappen (zie figuur 3):

■PWM-karakter

■Aandacht
1. Het werk omgevingstemperatuur: - 40℃--85℃, zou moeten proberen om dicht bij drie-element katalytisch, de pijpsysteem van de gaslossing en motor te vermijden tijdens de installatie, de werkomgevingstemperatuur verzekeren.
2.The het installatiestandpunt van de waterpomp dicht bij de lage waterspiegel, de levensduur van de pomp zoveel mogelijk moeten zou uitbreiden.
4. Gelieve te gebruiken verre de pomp van het stoffige milieu, is het stof schadelijk om de levensduur te verminderen
5. Besteed aandacht aan de zuiverheid van het water, vermijd om te blokkeren en drijvende kracht-geblokkeerd om de levensduur van pomp te verminderen
■Prestatiesparameter

• Externe dimensie
•
•
•

Productmarkeringen: de op zwaar werk berekende elektrische pomp van het de motorwater van de waterpomp elektrische
