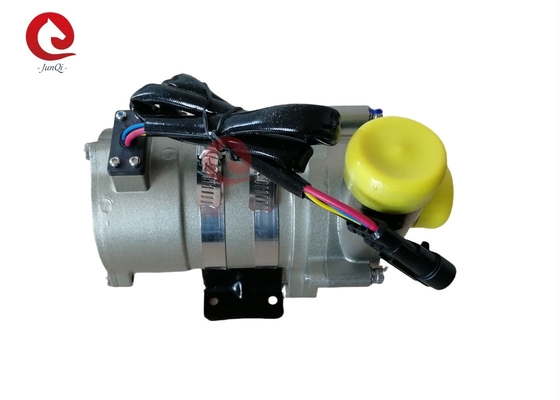

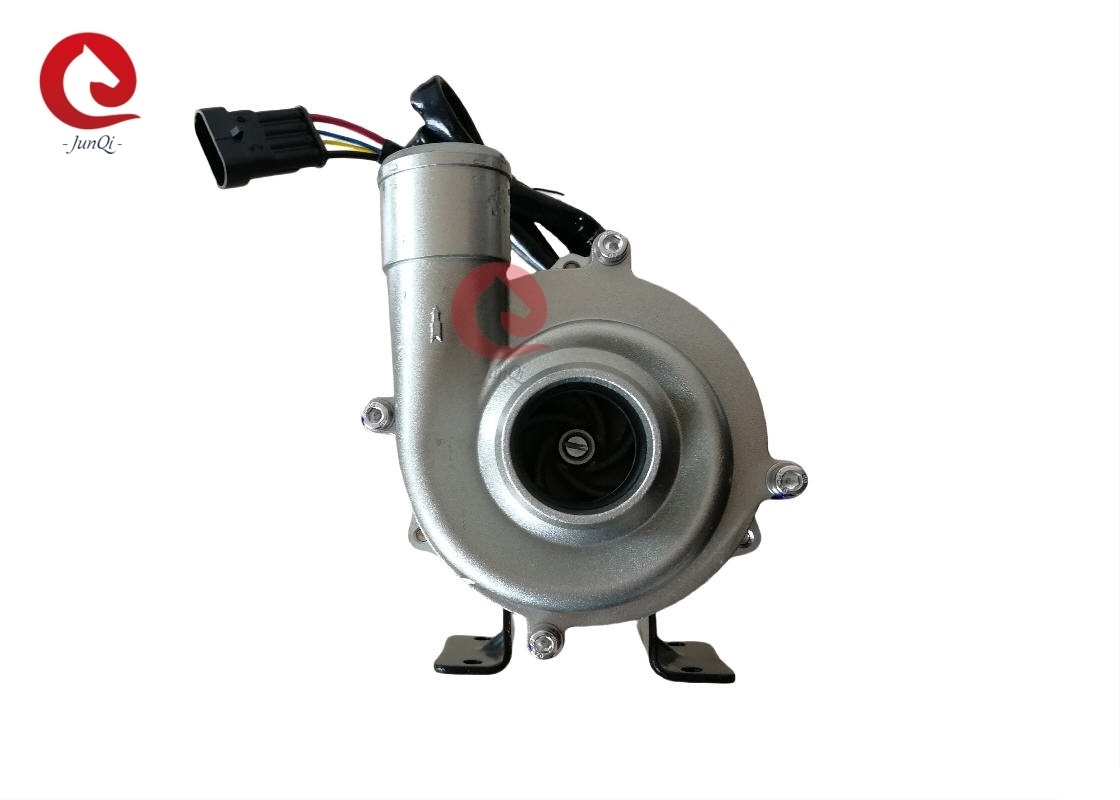

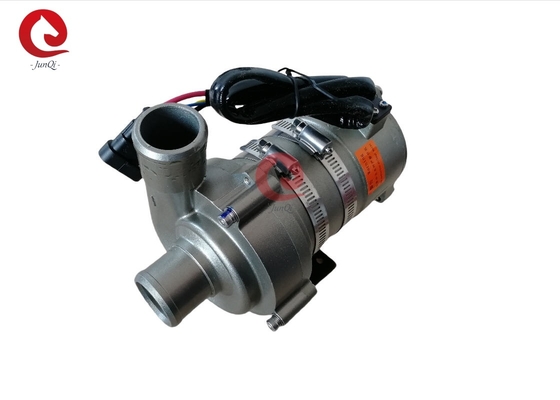

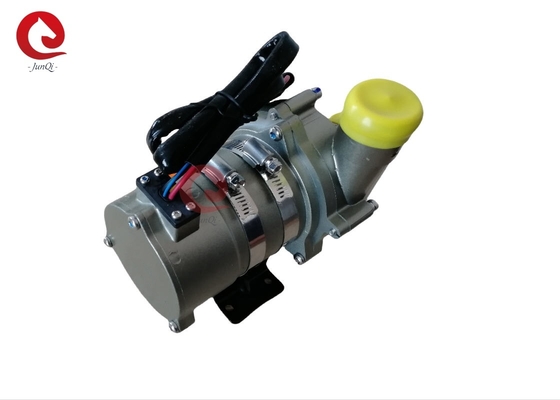

Borstelloze DC-motorcentrifuge pomp DC 24V 240W zware elektrische waterpomp voor elektrische bus, vrachtwagenbatterij en koeling met PWM-controller
OWP-7000KL67 240W zware elektrische waterpomp voor elektrische bus/truckbatterij en koelsysteem van de regelaar
■ Toepassingen
Veel gebruikt in hybride bussen, hybride personenauto's, elektrische voertuigen, treinen, schepen en andere verwarmings- en
koelcirculatiesysteem.
■ Kenmerken
◆ Centrifuge pomp
◆ Magnetische krachtoverdracht
◆ Hoog efficiënte borstelloze gelijkstroommotor, laag stroomverbruik, hoge efficiëntie, lange levensduur.
◆ Met een breed werktemperatuurbereik
◆ PWM signaal snelheidsregeling (optioneel)
◆ Diagnostische signaaluitgang (optioneel)
◆ Met een constante stroomregeling
◆ Omgekeerde polariteitsbescherming
◆ Bescherming tegen drooglopen
◆ Bescherming tegen overspanning en overstroom
◆ Overbelasting, overtemperatuurbescherming
■ Technische beschrijving (gerelateerde delen in contact met de vloeistof)
Pompkopbehuizing: aluminiumlegeringen voor gietgieten
Vervaardiging van elektrische motoren
Schildholte: PPS+GF
Schachthuls: carborundumcompositmateriaal
As: roestvrij staal ((3CR14) as
Magneetbehuizing: PPS-plastic capsule
Afdichtingsring: EPDM
■ Aandrijving (inclusief motor)
aandrijfrotor: PPS-magneet in plastic capsule
Schroeven en moeren: SUS 304 roestvrij staal
Rijmotor: borstelloze motor
Motordraadframe: PPA GF
Pompbehuizing: aluminiumkas voor gietgietwerk met zandblaaswerk en anodisatie + PE-poedercoating.
Beugel: staal
Hoofdband: US 304 roestvrij staal
Waterdicht op basis van IP67 (en60529)
Model van de aansluiting: AMP282104-1 (geschikte stekker AMP282109-1)
Diameter van het mondstuk: 40 mm (1,5 inch)
■ Montage-instructies
De pompen van de serie OWP-7000KL67 zijn centrifugale pompen die vooraf moeten worden gevuld,
De pomp wordt in de laagste positie van het systeem geïnstalleerd om ervoor te zorgen dat de wervelkolom altijd
onderdompeld in de vloeistof of vooraf gevuld met de pomp voordat de stroom wordt ingeschakeld.
1: pomp mag niet droog draaien, ook al kan het droge draaien gedurende 15 minuten (na 15
Het wordt automatisch gestopt), maakt het geluid, waardoor het geluid ook toeneemt
slijtage van de as en de schachthull.
2: Gebruik de aanbevolen buis met de aanbevolen diameter die de pompinlaat verbindt, indien u een kleinere diameter gebruikt
Door de negatieve druk in de pomp komt de buitenlucht gemakkelijker in de slang.
pomp door de pijpleiding, het zal de pomp prestatie degradatie, en ook de lucht
Bubbels beschadigen de pomp.
3: Uit de richting van de pompinlaat wordt de stuwrol in de richting van de klok gereden (zie pijl op
de uitlaatpoort).
4: De pomp kan verticaal of horizontaal worden gemonteerd (zie figuur 1).
Verticaal moet de uitlaat naar boven liggen.
5: Om drooglopen te voorkomen (lucht vast te zitten in de roer), dient de uitlaat van de waterpomp
verticaal of aan de bovenkant van de wervelkolom (zie figuur 1)
6: De aangesloten buis dient verticaal gemonteerd te zijn (of geen elleboog in 20 cm) om de lucht
de uitlaatpijp mag niet minder dan 90 graden omhoog worden gebruikt (zie figuur 2).
7: Kan niet gebruik maken van zeewater of andere zware verontreiniging met grote korrel onzuiverheid vloeistof als de vloeistof
Middellange.
Temperatuurparameter
Gemiddelde vloeistoftemperatuur: -40°Ctot +85°C(-40 °F tot + 185 °F)
Werktemperatuur: -40°Ctot +120°C(-40°F tot +248°F)
Bergingstemperatuur:-40°Ctot +70°C(-40°F tot +158°F)
(tot 100°C, maar het zal de levensduur verkorten)
■Systeemdruk
-0,2 tot 2,5 bar (100°C(212°F).
De levensduur is meer dan 20.000 uur op basis van de nominale spanning en 36°C(86°F) omgeving
temperatuur.
■Spanningsbereik
Nominale waterpomp 24V, werkbereik 18V - 32V
Hoewel de motor kan worden gebruikt in een breed bereik van spanning en temperatuur, maar te hoog of te hoog
lage spanning en temperatuur zal de levensduur van de motor beïnvloeden, de pomp kan niet worden
blootgesteld aan thermische straling van de omgeving.
Mediumvloeistof: vloeistofmengsel (water met minder dan 60% glycol)
■Elektrische parameter
|
Werkspanning
(VDC)
|
Nominaal vermogen
(W)
|
Nominale stroom
(L/H)
|
Afmetingen
(mm)
|
Gewicht
(g)
|
| 24V ((18V-32V) |
240 W |
Q=2800L/H,
H≥ 16M
|
190*90*157 |
2200 g |
Model van de aansluiting en overeenkomstige elektrische eigenschappen (zie figuur 3):
|
AMP282104
(gepaste stekker AMP282109-1)
|
1 |
2 |
| +24V |
GND |
| Dikte van de draad |
De langste draad die gebruikt werd* |
| |
24V |
| 1.5 mm2 |
16 m |
| 2.5 mm2 |
25 m |
| 3 mm2 |
31 m |
| 4 mm2 |
40m |
Aanbevolen draadgrootte is (gebaseerd op een spanningsdaling van 3%)
*De lengte van de draad betekent de afstand van de pomp tot de batterij
■Aandacht.
1. Werktemperatuur: -40°C-120°C, moet worden geprobeerd om tijdens de installatie niet in de buurt van een drie-element katalysator, een gasontladingspijpsysteem en een motor te zijn,zorgen voor de temperatuur van de werkomgeving.
2De installatie van de waterpomp dient zo dicht mogelijk bij het lage waterniveau te zijn om de levensduur van de pomp te verlengen.
4Gebruik de pomp ver weg van de stoffige omgeving, het stof is schadelijk om de levensduur te verminderen
5. Let op de zuiverheid van het water, vermijd te jammen en impeller-geblokkeerd om de levensduur van de pomp te verminderen
■Prestatieparameter
