Om Waarde voor Klanten te creëren. Integriteit en Win-Win.
Plaats van herkomst: | China |
Merknaam: | junqi |
Certificering: | IS9001, TS16949,CE |
Modelnummer: | DKB80 |
Min. bestelaantal: | 5 REEKSEN |
---|---|
Prijs: | Negotialbe |
Verpakking Details: | Geschikt voor de Uitvoer |
Levertijd: | basis in bestelling, |
Betalingscondities: | T/T, Western Union, Paypal |
Levering vermogen: | 1000set/Month |
Model: | DKB80 Seris | Materiaal: | aluminiumlegering |
---|---|---|---|
Voltage: | 24VDC /12VDC | Macht: | 80W |
Geschat stroomtarief: | 1800L/H | Maximum Hoofd: | 10m |
Toepassing: | Hybride bus, elektrische voertuigen | Theorie: | Centrifugaalpomp |
Gebruik: | koelmiddel | ||
Hoog licht: | 80W Brushless gelijkstroom-Pomp van het Motorwater,De pomp van het de motorwater van 12VDC bldc,12VDC Brushless gelijkstroom-Pomp van het Motorwater |
HEV of elektrische automobiele elektrische waterpomp, batterij het koelen, koelmiddelenpomp, elektrische autopomp

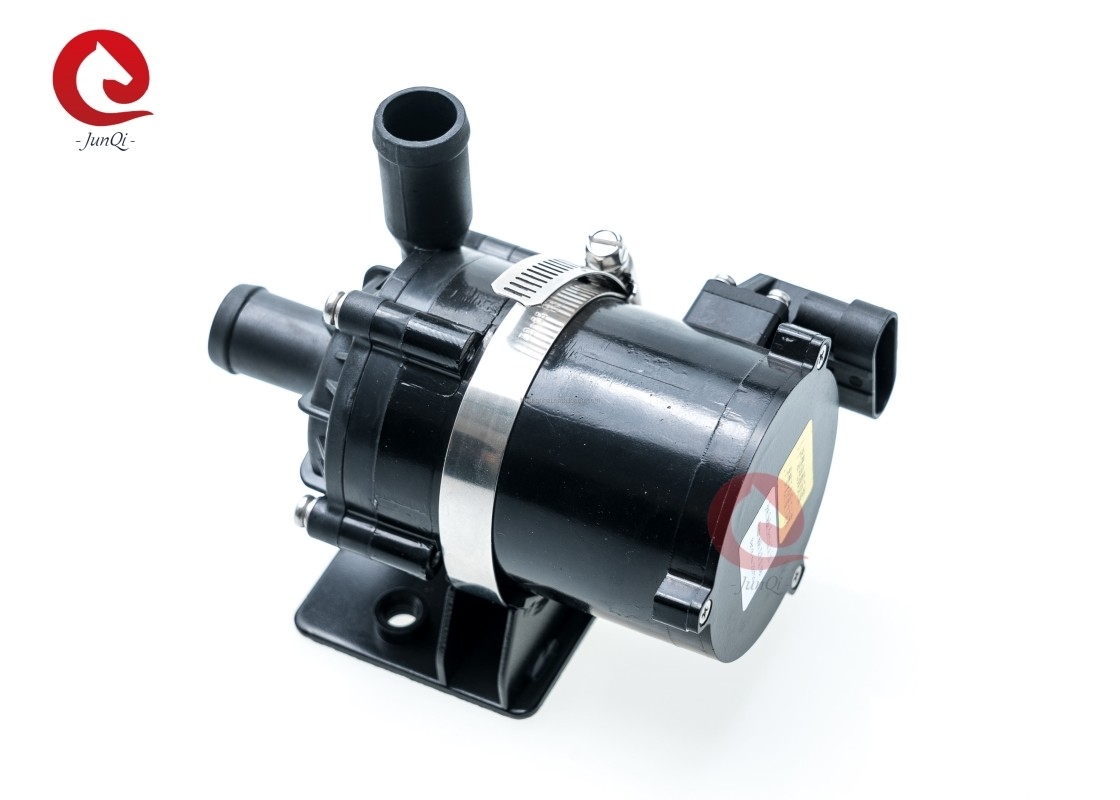

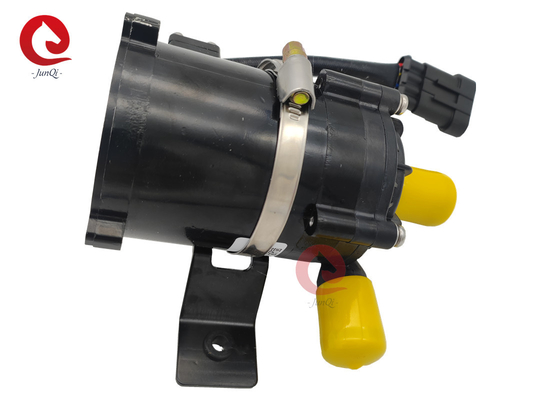

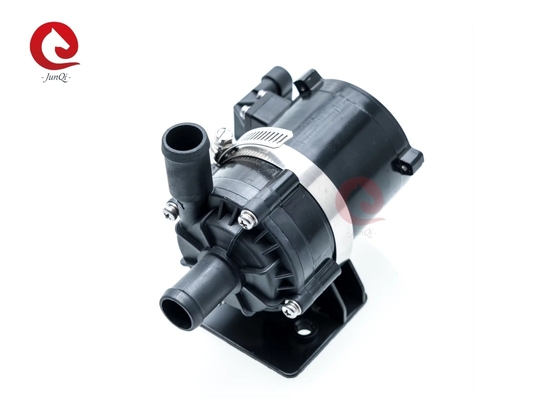

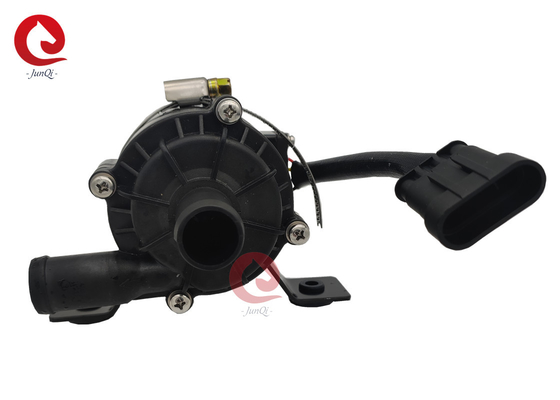

DKB80 pomp van het reeks de automobiel Elektrische water
Het opvoeren/de omloop/de veranderlijk-Frequentie/pump/PWM controle/het signaal Met geringe geluidssterkte/de schild koppelen terug
♣ Toepassingen
Ben op HEV (Hybride Elektrovoertuig), EV (Elektrische voertuigen), treinen, schepen en ander het verwarmen omloop en koelomloopsysteem van toepassing.
1. Hybride Elektrisch voertuig (HEV), de motormotor Uitgebreide van het Waaierelektrische voertuig (EREV) en controlerende systeem koelcyclus.
2. De zuivere elektrische motor van de minibussenmotor en controlerende systeem koelcyclus, batterij hulp verwarmende en koelcyclus.
3. Turbocompressor koelcyclus.
4. Motor waterkoelingscyclus.
5. 12KW de cyclus van het voorverwarmerwater.
6. Ander het koelen systeemgebruik.
♣ Eigenschappen
♦ Enige stadium centrifugaalpomp
♦ Magnetische krachttransmissie (de structuur van de schildpomp)
♦ Hoog rendement brushless gelijkstroom motor, lage machtsconsumptie, hoog rendement, lange levensduur.
♦ Met brede waaier werkende temperatuur
Het signaalsnelheid van ♦ PWM het controleren (het facultatieve PG signaal koppelt terug)
♦ Met het constante stroom controleren
♦ Omgekeerde polariteitsbescherming
♦ Droge lopende bescherming
♦ Over Voltage, over huidige bescherming
♦ Overbelasting, over temperatuurbescherming
♦ Automobiele rang elektronische componenten
♣ Technische beschrijving (delen in contact met de vloeistof)
Pomp hoofdhuisvesting: PPS+GF
Drijvende kracht: PPS+GF
Schildholte: PPS+GF
Schachtlager: Samengestelde materials+ het zirconiumdioxyde ceramische wasmachine van de koolstofhars
Schacht: holle roestvrij staalschacht
Rotor: nylon ingepakte injectie
Zegelring: EPDM
♣ Drijfapparaat (met inbegrip van motor)
Drijfelektromagneet: magnet+nylon ingepakte injectie
Schroeven en noten: Het roestvrije staal van SUS 304
Drijfmotor: brushless motor
Het kader van de motordraad: (Wit) PPA+GF
Pomphuisvesting: aluminiumlegering
Steun: Het roestvrije staal van SUS 304
Steunhoepel: De V.S. 304 roestvrije steel+ die rubberring temperen
Maak gebaseerd op IP67-classificatie waterdicht (en60529)
Schakelaar: 3 spelden of 4Pins (met PG signaal terug koppel)
Pijpdiameter: 22.6mm (binnendiameter: 16mm)
♣ ModelSpecifications
DKB80-12A (SR/PG)
DKB80-24A (SR/PG)
Met het opzetten - steun modelachtervoegsel: SR (b.v.: DKB80-12ASR)
Met PG signaal koppel speld modelachtervoegsel terug: PG (b.v.: DKB80-12APG)
♣ Opzettende instructie
DKB80 de reekspompen zijn centrifugaalpompen die vooraf gevuld vereisen,
De pomp in de laagste positie van het systeem wordt geïnstalleerd om ervoor te zorgen dat de drijvende kracht altijd in de vloeistof wordt ondergedompeld, of vulde de pomp vóór macht die vooraf.
1: De pomp zou niet, alhoewel het droog-in werking stellend 30 seconden (na 30 droog-in werking stelt seconden, zal het automatisch ophouden) kan, het Droge lopen moeten droog-in werking stellen zal maakt ruchtbaar maken, ook verhogend schuring tot de schacht en de schachtkoker.
2: Gebruik de geadviseerde diameterpijp die de pompinham verbinden, als u een kleinere de pompinham van de diameterslang gebruikt, wegens de negatieve druk in de pomp, gaat de buiten gemakkelijkere lucht aan de pomp binnen door de pijpleiding, zal het de degradatie van pompprestaties maken, en ook maken de luchtbellen schade aan de pomp.
3: Zoals bekeken van de richting van de pompinham, met de wijzers van de klok mee roteert de drijvende kracht (zie de pijl op de afzethaven).
4: De pomp kan worden geïnstalleerd verticaal of horizontaal opgezet (zie figuur 1) Wanneer verticaal geïnstalleerd, zou de afzethaven stijgend moeten zijn.
5: om het droge lopen (de lucht wordt geplakt in drijvende kracht) te vermijden, zou de de afzethaven van de waterpomp of in het bovenleer van de drijvende kracht verticaal moeten zijn. (zie figuur 1)
6: De aangesloten pijp zou verticaal moeten worden opgezet (of geen elleboog in 20cm) om de lucht gelost gemakkelijk te maken, zou de afzetpijp niet minder dan 90 graden moeten worden gebruikt
Elleboog (zie figuur 2).
7: Gebruik niet het zeewater of andere zware verontreiniging met de grote vloeistof van de korrelonzuiverheid als vloeibaar middel.
♣ Temperatuurparameter
Middelgrote vloeibare temperatuur: -40℃ aan +120℃ (- 40°F aan + 248°F)
Het werk omgevingstemperatuur: -40℃ aan +100℃ (- 40°F aan +212°F)
Opslagtemperatuur: -40℃ aan +70℃ (- 40°F aan +158°F)
(tot 100 ℃, zullen maar het de levensduur verkorten)
♣ Systeemdruk
-0,2 tot 2,5 bar (100℃ (212°F).
De levensduur is meer dan 20.000 die uren op de nominale spanning en (86°F) worden gebaseerd de omgevingstemperatuur 36℃.
♣ Voltagewaaier
Geschatte 12V-waterpomp, uitvoerbare waaier 9V - 16V
Geschatte 24V-waterpomp, uitvoerbare waaier 18V - 30V
Hoewel de motor in een brede waaier van voltage en temperatuur kan worden gebruikt, maar het bovenmatige of te lage voltage en de temperatuur zullen de levensduur van de motor beïnvloeden, kan de pomp niet aan thermische omringende straling worden blootgesteld.
Middelgrote vloeistof: zuiver water, vloeibaar mengsel (Water met onderstaande 60%-glycol)
♣ Elektroparameter
Het werk Voltage (VDC) | Geschatte Macht (w) | Max Flow (l/u) | Maximum hoofd(m) | Gewicht (G) |
9V-16V (12V) | 80W | 1800L/H | 10m | 750g |
18V-30V (24V) | 80W | 1800L/H | 10m | 750g |
♣Connectormodel en Spelden
♣ Aandacht
1. Het werk omgevingstemperatuur: - 40℃--120℃, zou moeten proberen om dicht bij drie-element katalytisch, de pijpsysteem van de gaslossing en motor te vermijden tijdens de installatie, de werkomgevingstemperatuur verzekeren.
2. Het installatiestandpunt van de waterpomp dicht bij de lage waterspiegel, de levensduur van de pomp zoveel mogelijk moeten zou uitbreiden.
3. Om zoveel mogelijk indien waterweerstand te verminderen, om de aantalelleboog in leidingen in de installatie te verminderen, geen om het even welke elleboog binnen 20 cm van de pomp verzekeren.
4. Gelieve te gebruiken verre de pomp van het stoffige milieu, is het stof schadelijk om de levensduur te verminderen
5. Besteed aandacht aan de zuiverheid van het water, vermijd om te blokkeren en drijvende kracht-geblokkeerd om de levensduur van pomp te verminderen.
♣ Krommegrafiek
♣Overall afmetingen
