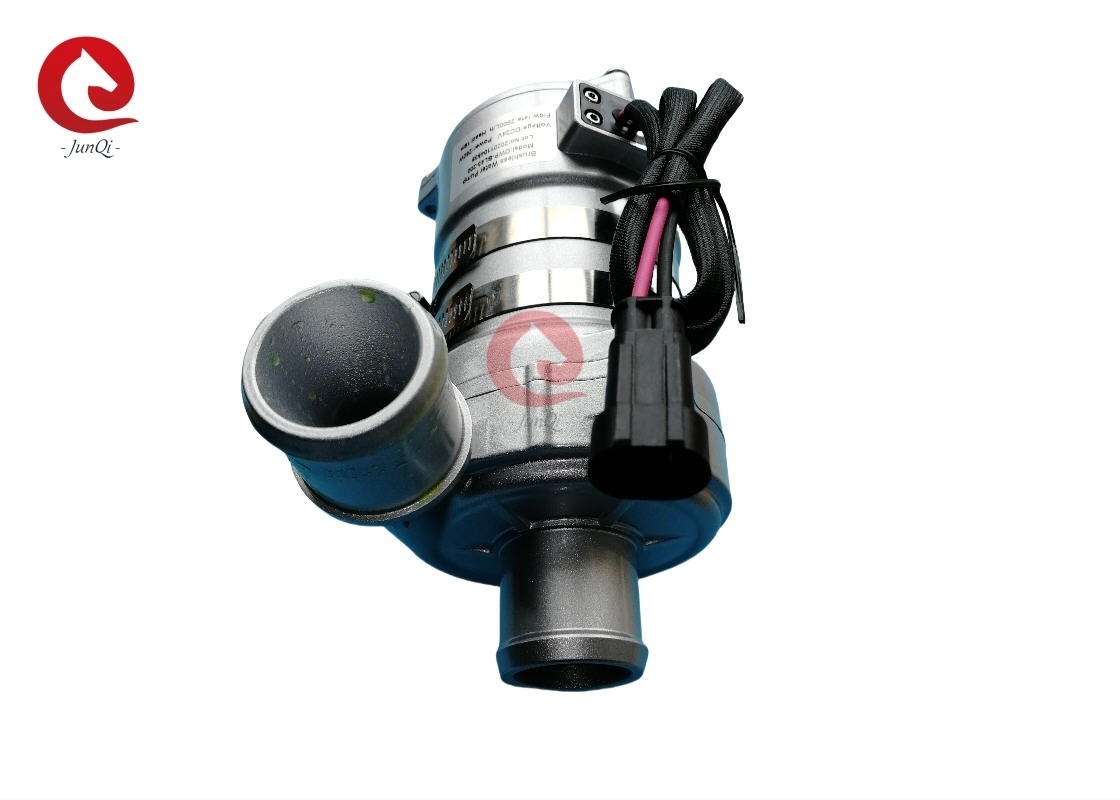

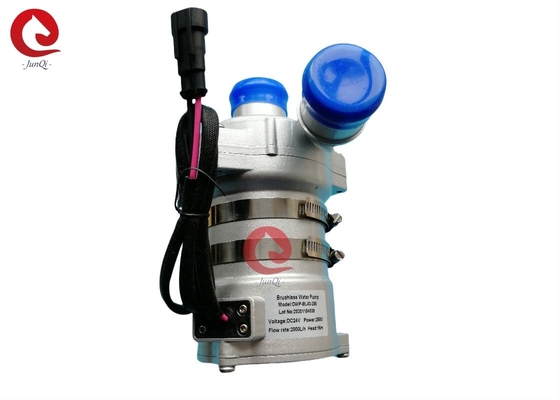

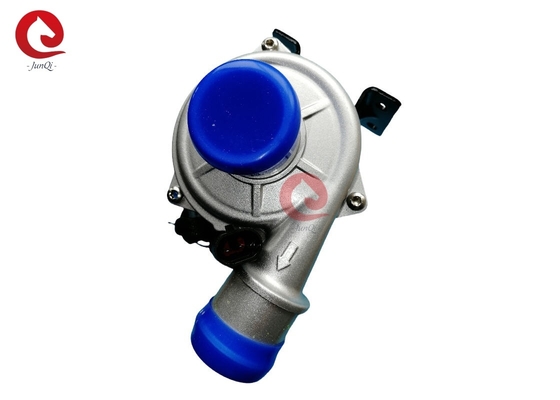

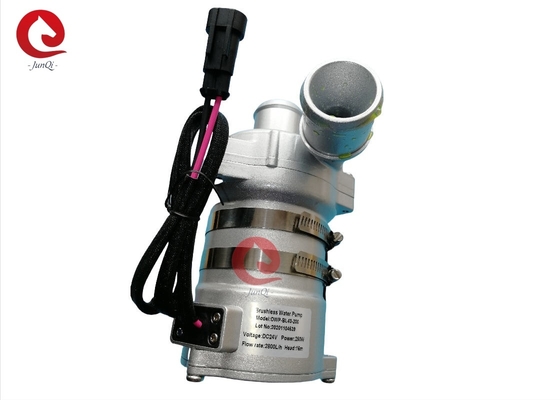

24VDC Junqi JP-BL43-200 Borstelloze DC Automotive Water Pump 2800LPH Stroomvermogen Voor Motorkoeling

24VDC Junqi JP-BL43-200 Borstelloze DC Automotive Waterpomp voor Motorkoeling

■ Toepassingen
Veel gebruikt in hybride bussen, hybride personenauto's, elektrische voertuigen, treinen, schepen en andere verwarmings- en koelcirculatiesystemen.

■ Kenmerken
◆ Centrifugaalpomp
◆ Magnetische krachtoverbrenging
◆ Hoog rendement borstelloze DC-motor, laag stroomverbruik, hoog rendement, lange levensduur.
◆ Met een breed bereik aan bedrijfstemperaturen
◆ PWM-signaal snelheidsregeling
◆ Diagnostisch signaaluitgang
◆ Met constante debietregeling
◆ Omgekeerde polariteitsbescherming
◆ Droogloopbeveiliging
◆ Overspannings-, overstroombeveiliging
◆ Overbelastings-, overtemperatuurbescherming

■ Technische beschrijving (gerelateerde onderdelen in contact met de vloeistof)
Pomphuis: Gegoten aluminiumlegeringen
Waaier: PPS+GF
Afschermholte: PPS+GF
Asbus: Carborundum composietmaterialen
As: Roestvrijstalen (3CR14) as
Magneethuis: PPS-kunststofcapsulatie
Afdichtingsring: EPDM
EMC: Klasse 3
Geluid:≤61dB

■ Aandrijfinrichting (inclusief motor)
Aandrijfroter: PPS-kunststofgecapsuleerde magneet
Schroeven en moeren: SUS 304 roestvrij staal
Aandrijfmotor: borstelloze DC-motor
Motorframe: PPA GF
Pomphuis: Gegoten aluminium behuizing met zandstralen en anodiseren + PE-poedercoating.

Beugel: staal
Beugelring: US 304 roestvrij staal
Waterdicht op basis van IP68-classificatie (en60529)
Connectormodel: AMP282106-1 (bijpassende stekker AMP282088-1)
Spuitmonddiameter: 38 mm (1,5 inch)



■ Montage-instructie
JP-BL43-200 serie pompen zijn centrifugaalpompen die vooraf gevuld moeten worden,
De pomp wordt in de laagste positie van het systeem geïnstalleerd om ervoor te zorgen dat de waaier altijd in de vloeistof is ondergedompeld, of de pomp vooraf vullen voordat deze wordt ingeschakeld.

1: De pomp mag niet drooglopen, ook al kan deze 15 minuten drooglopen (na 15 minuten drooglopen stopt deze automatisch). Drooglopen veroorzaakt geluid en verhoogt ook de slijtage van de as en de asbus.

2: Gebruik de aanbevolen diameter buis om de pompinlaat aan te sluiten. Als u een slang met een kleinere diameter gebruikt voor de pompinlaat, komt er door de onderdruk in de pomp gemakkelijker buitenlucht in de pomp via de leiding, wat de prestaties van de pomp vermindert en ook luchtbellen de pomp beschadigen.

3: Vanuit de pompinlaat gezien draait de waaier met de klok mee (zie de pijl op de uitlaatpoort).

4: De pomp kan verticaal of horizontaal worden gemonteerd (zie figuur 1). Bij verticale montage moet de uitlaatpoort naar boven gericht zijn.

5: Om drooglopen te voorkomen (lucht komt vast te zitten in de waaier), moet de uitlaatpoort van de waterpomp verticaal of in het bovenste deel van de waaier zitten (zie figuur 1).

6: De aangesloten buis moet verticaal worden gemonteerd (of geen elleboog in 20 cm) om de lucht gemakkelijk af te voeren, de uitlaatbuis mag niet minder dan 90 graden elleboog worden gebruikt (zie figuur 2).

7: Gebruik geen zeewater of andere zwaar vervuilde vloeistof met grote korrelverontreinigingen als vloeibaar medium.




■ Temperatuurparameter
Medium vloeistoftemperatuur: -40℃ tot +85℃ (-40°F tot +185°F)
Werkomgevingstemperatuur: -40℃ tot +120℃ (-40°F tot +248°F)
Opslagtemperatuur: -40℃ tot +70℃ (-40°F tot +158°F)
(tot 100 ℃, maar dit verkort de levensduur)
■ Systeemdruk
-0,2 tot 2,5 bar (100℃ (212°F).
De levensduur is meer dan 20.000 uur op basis van de nominale spanning en 36℃ (86°F) omgevingstemperatuur.
■ Spanningbereik
Nominale 24V waterpomp, werkbaar bereik 18V - 32V
Hoewel de motor in een breed spannings- en temperatuurbereik kan worden gebruikt, beïnvloeden overmatige of te lage spanning en temperatuur de levensduur van de motor. De pomp mag niet worden blootgesteld aan thermische straling.

Medium vloeistof: vloeistofmengsel (water met minder dan 60% glycol)


■ Elektrische parameter

Connectormodel en de bijbehorende elektrische eigenschappen (zie figuur 3):

■ Attenties
1. Werkomgevingstemperatuur: -40℃--120℃, probeer tijdens de installatie in de buurt van drievoudige katalytische, gasafvoerleidingen en het motorsysteem te vermijden, zorg voor de werkomgevingstemperatuur.
2. De installatiepositie van de waterpomp moet zoveel mogelijk dicht bij het lage waterpeil liggen om de levensduur van de pomp te verlengen.
4. Gebruik de pomp uit de buurt van de stoffige omgeving, het stof is schadelijk om de levensduur te verkorten
5. Let op de zuiverheid van het water, vermijd vastlopen en blokkering van de waaier om de levensduur van de pomp te verkorten

■ Prestatieparameter



■ Externe afmeting
