DC24V Voeding 110x78x35mm van de deuteriumlamp UVspectrumschromatografie

Technische parameters:

Milieu-eisen

1. Het gebruiken van het milieu:

temperatuur 0 tot 40 ℃

Relatieve vochtigheid relatieve vochtigheid 40 van ℃ (20-90) %

Luchtdruk 86-106 KPa

2. Opslagvoorwaarden:

temperatuur - 45-80 ℃

50 ℃ relatieve vochtigheids90% relatieve vochtigheid

Luchtdruk 86-106 Kpa

Kringsverbinding:

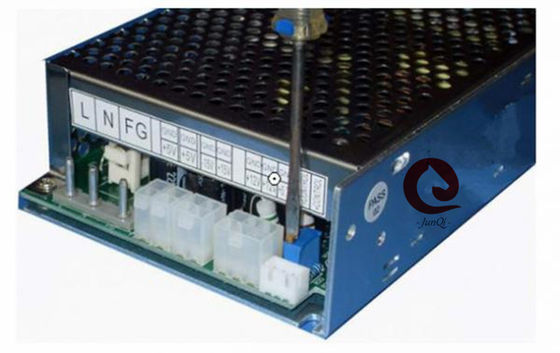

De drie interfaces van boven tot onder zijn gelijkstroom-machtsinput, de interface van de deuteriumlamp, controle en van de de statusopsporing van de deuteriumlamp signaalhavens, zoals aangetoond in figuur 1.

Besteed gelieve aandacht aan het positief en terminals te verbieden om verkeerde verbinding te vermijden wanneer machtsinput. De deuteriumlamp verbindt de interface van de deuteriumlamp, zouden de deuteriumlamp en gebied het in dwarsdoorsnede van de draad van de machtsverbinding moeten zijn boven 1mm2, en de verbindingslijn zou niet moeten te lang zijn!

(Figuur 1)

Het controleeind controleert hoofdzakelijk de verlichting en het doven van deuteriumlamp. De controlewijze moet het licht bij op hoog niveau en licht op laag niveau uitdoen. De voltagewaaier op hoog niveau is DC3~ 12V, en de stroom is over 1mA.

Het signaal wordt gebruikt om te bepalen of de deuteriumlamp is (figuur 2).

Verlichtingsmethode:

Als de lamp uit moet tijdelijk worden gezet, kan een hoog niveau van gelijkstroom 3 ~ 12V, 1 mA of huidiger op het controleeind worden toegepast. Nadat het signaal wordt verwijderd, zal de deuteriumlamp worden voorverwarmd en worden teweeggebracht.

machtsinstallatie en het koelen:

De macht kan verticaal of (figuur 3) horizontaal worden geïnstalleerd. De voeding kan slechts overeenkomstig de twee getoonde methodes in het cijfer worden geïnstalleerd. Geen extra gaten of schroeven kunnen in de voeding worden geboord! Voeding over het algemeen het natuurlijke zou koelen, maar onder het milieu van op hoge temperatuur (35 ℃ of hierboven) aan het werk lange uren, met koelventilator moeten worden uitgerust!

(Figuur 3) verticale installatie en horizontale installatie

Vervoer en opslag

De verpakte voeding wordt toegestaan om door spoor, weg, lucht of water worden vervoerd. Het wordt niet toegestaan om aan vochtigheid of blootstelling tijdens vervoer worden blootgesteld en niet om met corrosieve chemische producten blootgesteld worden gemengd.

Na verpakking, zou het product moeten worden geventileerd, zuurvrij en alkalisch en ander corrosief gasmilieu, sterke effect en trilling vermijden!

Onderhoud en aandacht:

Dit is een ingebouwde voedingeenheid. Het is strikt belemmerd om het machtsshell, eind en blootgestelde draadhoofd te raken wanneer het werken. Voor een permanent verbindingsapparaat, zou een het losmaken apparaat zonder contact buiten het apparaat moeten worden geïnstalleerd. Voor een pluggable apparaat, zou de contactdoos dichtbij het apparaat voor toegankelijkheid moeten worden geïnstalleerd. De as van de zekering zou in één enkel product, het product moeten worden geïnstalleerd of is een permanente verbinding of een omkering van de stop. De zekering, het product van geladen deel kan voor onderhoudspersoneel gevaarlijk zijn.

Deze voeding is gewaarborgd 18 maanden. Het bedrijf zal het product zonder compensatie of vervangen herstellen als het product niet beschadigd is of als de kwaliteit van het product niet tot de vereisten is.

Het waarschuwen: er is hoogspanningsgevaar en de nauwkeurige controlekring binnen de voeding, niet-beroeps gelieve te ontmantelen niet en reparatie zonder toestemming!
