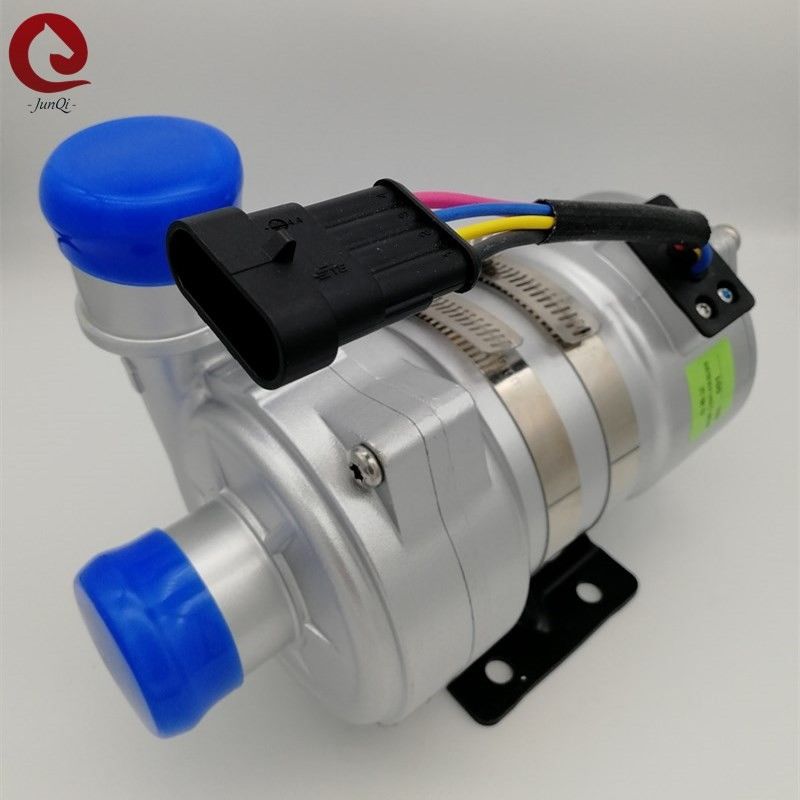

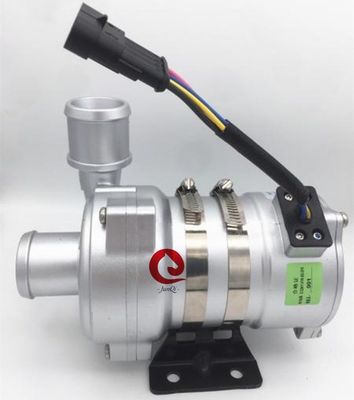

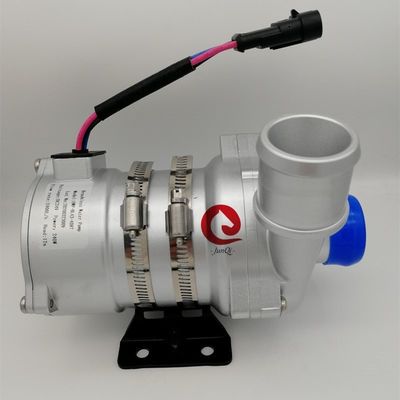

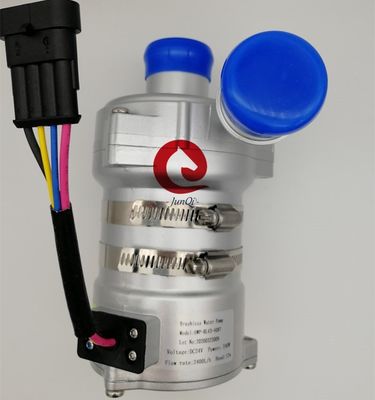

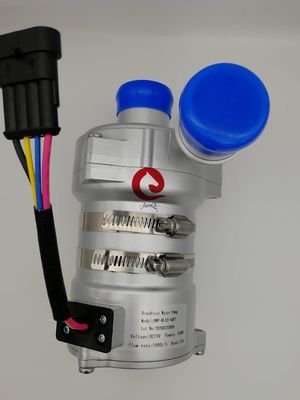

24VDC 17m Hybride buskoeling waterpomp brandstofbatterij JP-BL43-408T

DC 24 V 240W automotive elektrische borstelloze motor waterpomp voor BEV Bus / PHEV Voertuigen koelvloeistofcirculatie met PWM

Boost/circulatie/Variabele frequentie/Laag geluidsniveau/centrifugaalpomp

PWM-regeling/Foutdiagnose

■ Toepassingen
Veel gebruikt in hybride bussen, hybride personenauto's, elektrische voertuigen, treinen, schepen en andere verwarmings- en koelcirculatiesystemen.

■ Kenmerken
◆ Centrifugaalpomp
◆ Magnetische krachtoverbrenging
◆ Hoog rendement borstelloze DC-motor, laag stroomverbruik, hoog rendement, lange levensduur.
◆ Met een breed bedrijfstemperatuurbereik
◆ PWM-signaal snelheidsregeling
◆ Diagnostisch signaaluitgang
◆ Met constante stroomregeling
◆ Bescherming tegen omgekeerde polariteit
◆ Droogloopbeveiliging
◆ Overspanning, overstroombeveiliging
◆ Overbelasting, overtemperatuurbescherming

■ Technische beschrijving (gerelateerde onderdelen in contact met de vloeistof)
Pomphuis: Gegoten aluminiumlegeringen
Waaier: PPS+GF
Afschermholte: PPS+GF
Asbus: Carborundum composietmaterialen
As: Roestvrijstalen (3CR14) as
Magneethuis: PPS-kunststofcapsulatie
Afdichtingsring: EPDM
EMC: Klasse 3
Geluidsniveau:≤61dB

■ Aandrijfapparaat (inclusief motor)
Aandrijfroter: PPS-kunststofgecapsuleerde magneet
Schroeven en moeren: SUS 304 roestvrij staal
Aandrijfmotor: borstelloze DC-motor
Motorframe: PPA GF
Pomphuis: Gegoten aluminium behuizing met zandstralen en anodiseren + PE-poedercoating.

Beugel: staal
Beugelring: US 304 roestvrij staal
Waterdicht op basis van IP68-classificatie (en60529)
Connectormodel: AMP282106-1 (bijpassende stekker AMP282088-1)
Spuitmonddiameter: 38 mm (1,5 inch)



■ Montage-instructie
JP-BL43-408T serie pompen zijn centrifugaalpompen die vooraf moeten worden gevuld,
De pomp wordt in de laagste positie van het systeem geïnstalleerd om ervoor te zorgen dat de waaier altijd in de vloeistof is ondergedompeld, of de pomp vooraf vullen voordat u hem inschakelt.

1: De pomp mag niet droog lopen, ook al kan hij 15 minuten droog lopen (na 15 minuten droog lopen stopt hij automatisch). Droog lopen veroorzaakt geluid en verhoogt ook de slijtage van de as en de asbus.

2: Gebruik de aanbevolen diameter buis om de pompinlaat aan te sluiten. Als u een slang met een kleinere diameter gebruikt, komt er door de onderdruk in de pomp gemakkelijker buitenlucht via de leiding in de pomp, wat de prestaties van de pomp vermindert en ook luchtbellen de pomp beschadigen.

3: Vanuit de pompinlaat gezien draait de waaier met de klok mee (zie de pijl op de uitlaatpoort).

4: De pomp kan verticaal of horizontaal worden gemonteerd (zie figuur 1). Bij verticale montage moet de uitlaatpoort naar boven wijzen.

5: Om droogloop te voorkomen (lucht komt vast te zitten in de waaier), moet de uitlaatpoort van de waterpomp verticaal of in het bovenste deel van de waaier zitten. (zie figuur 1)

6: De aangesloten buis moet verticaal worden gemonteerd (of geen elleboog in 20 cm) om de lucht gemakkelijk af te voeren, de uitlaatbuis mag niet minder dan 90 graden elleboog worden gebruikt (zie figuur 2).

7: Kan het zeewater of andere zwaar vervuilde vloeistof met grote korrelverontreiniging niet als vloeibaar medium gebruiken.




■ Temperatuurparameter
Medium vloeistoftemperatuur: -40℃ tot +85℃ (-40°F tot +185°F)
Werkomgevingstemperatuur: -40℃ tot +120℃ (-40°F tot +248°F)
Opslagtemperatuur: -40℃ tot +70℃ (-40°F tot +158°F)
(tot 100 ℃, maar dit verkort de levensduur)
■ Systeemdruk
-0,2 tot 2,5 bar (100℃ (212°F).
De levensduur is meer dan 20.000 uur op basis van de nominale spanning en 36℃ (86°F) omgevingstemperatuur.
■ Spanningbereik
Nominale 24V waterpomp, werkbaar bereik 18V - 32V
Hoewel de motor in een breed scala aan spanningen en temperaturen kan worden gebruikt, zullen overmatige of te lage spanning en temperatuur de levensduur van de motor beïnvloeden, de pomp mag niet worden blootgesteld aan thermische straling.

Medium vloeistof: vloeistofmengsel (water met minder dan 60% glycol)


■ Elektrische parameter

Connectormodel en de bijbehorende elektrische eigenschappen (zie figuur 3):

■PWM-karakter





Aanbevolen draadmaat is (Gebaseerd op 3% spanningsval)
* De lengte van de draad betekent de afstand van de pomp tot de batterij


■ Attenties
1. Werkomgevingstemperatuur: -40℃--120℃, moet proberen te voorkomen dat u tijdens de installatie dicht bij het drievoudige katalytische, gasafvoerpijpsysteem en de motor komt, zorg voor de werkomgevingstemperatuur.
2. De installatiepositie van de waterpomp moet zoveel mogelijk dicht bij het lage waterpeil liggen om de levensduur van de pomp te verlengen.
4. Gebruik de pomp uit de buurt van de stoffige omgeving, het stof is schadelijk om de levensduur te verkorten
5. Let op de zuiverheid van het water, vermijd vastlopen en blokkering van de waaier om de levensduur van de pomp te verkorten

■ Prestatieparameter

■Externe afmeting
