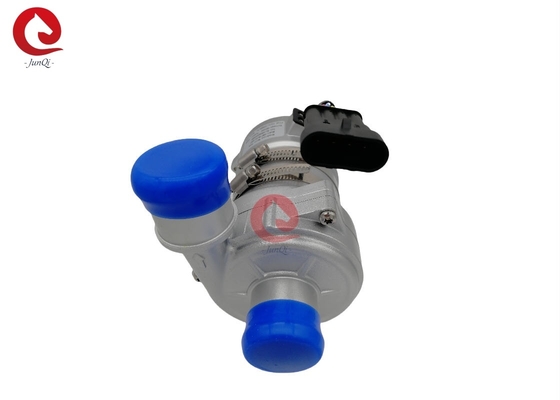

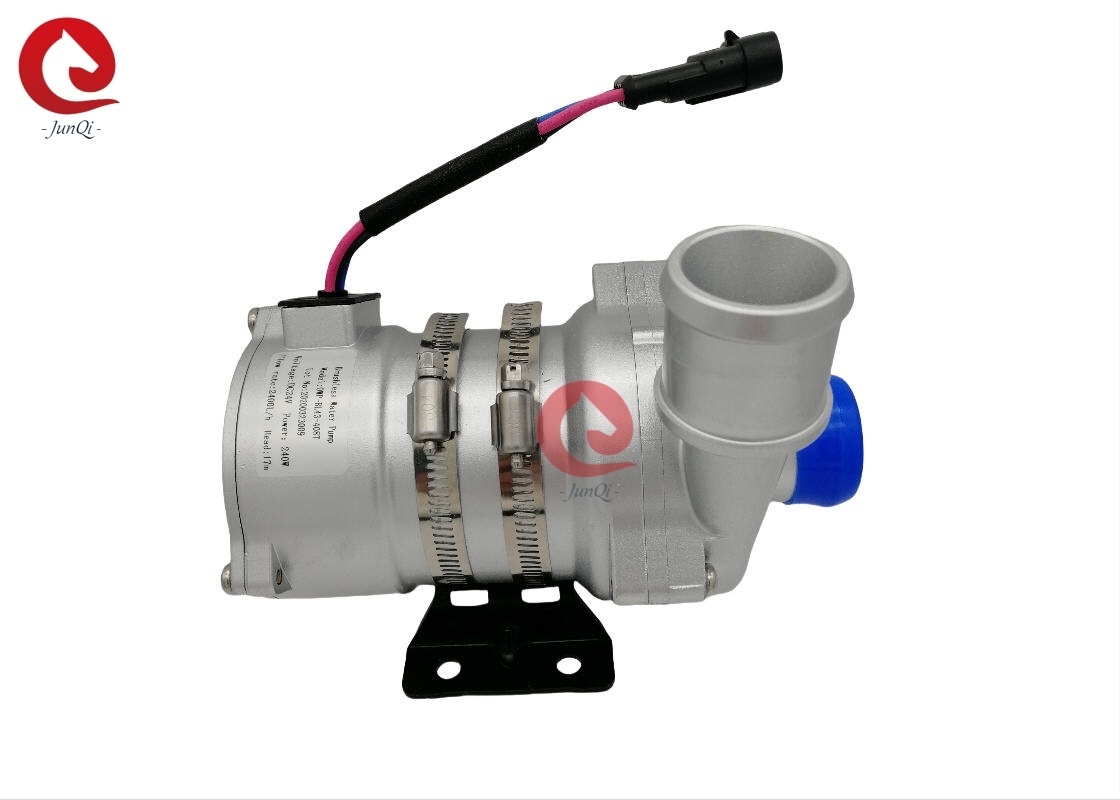

240W PWM borstelloze DC-motor waterpomp JP-BL43-408T Voor EV-batterijkoeling

DC 24 V 240 W automotive Elektrische borstelloze motor Waterpomp Voor BEV Bus / PHEV Voertuigen koelmiddelcirculatie met PWM

Verhoging/circulatie/variabele frequentie/laag geluid/centrifuge pomp

PWM-besturing/foutdiagnosticatie

■ Toepassingen
Veel gebruikt in hybride bussen, hybride personenauto's, elektrische voertuigen, treinen, schepen en andere circulatiesystemen voor verwarming en koeling.


■ Technische beschrijving (gerelateerde delen in contact met de vloeistof)
Pompkopbehuizing: aluminiumlegeringen voor gietgieten
Vervaardiging van elektrische motoren
Schildholte: PPS+GF
Schachthuls: carborundumcompositmateriaal
As: roestvrij staal ((3CR14) as
Magneetbehuizing: PPS-plastic capsule
Afdichtingsring: EPDM
EMC: graad 3
Geluid: ≤ 61 dB

■ Aandrijving (inclusief motor)
aandrijfrotor: PPS-magneet in plastic capsule
Schroeven en moeren: SUS 304 roestvrij staal
Rijmotor: borstelloze gelijkstroommotor
Motordraadframe: PPA GF
Pompbehuizing: aluminiumkas voor gietgietwerk met zandblaaswerk en anodisatie + PE-poedercoating.

Beugel: staal
Hoofdband: US 304 roestvrij staal
Waterdicht op basis van IP68 (en60529)
Model van de aansluiting: AMP282106-1 (gepaste stekker AMP282088-1)
Diameter van het mondstuk: 38 mm (1,5 inch)



■Montage-instructie
JP-BL43-408T-serie pompen zijn centrifuge pompen die vooraf moeten worden gevuld,
De pomp wordt in de laagste positie van het systeem geïnstalleerd om ervoor te zorgen dat de stuwspeler altijd ondergedompeld is in de vloeistof, of de pomp is vooraf gevuld voordat de stroom wordt ingeschakeld.

1: pomp mag niet droog draaien, ook al kan het 15 minuten droog draaien (na 15 minuten droog draaien stopt het automatisch), droog draaien maakt geluid,ook het verhogen van de slijtage van de as en de ashoes.

2: Gebruik de aanbevolen buis met de aanbevolen diameter die de pompinlaat verbindt, indien u een pompinlaat voor een slang met een kleinere diameter gebruikt.de buitenlucht komt gemakkelijker de pomp binnen via de pijpleiding, zal het de pomp prestatie degradatie, en ook de luchtbelletjes maken schade aan de pomp.

3: Uit de richting van de pompinlaat wordt de stuwbaan in de wijzers van de klok gedraaid (zie pijl op de uitlaat).

4: De pomp kan verticaal of horizontaal worden gemonteerd (zie figuur 1).

5:Om drooglopen te voorkomen (lucht vast te zitten in de roer), dient de uitlaat van de waterpomp verticaal of bovenaan de roer te zijn (zie figuur 1).

6: De aangesloten buis dient verticaal te zijn gemonteerd (of geen elleboog in 20 cm) om de lucht gemakkelijk te laten ontladen, de uitlaatpijp mag niet minder dan 90 graden elbow worden gebruikt (zie figuur 2).

7: Kan het zeewater of andere zware verontreiniging met grote korrel onzuiverheid vloeistof niet gebruiken als het vloeibare medium.




■ Temperatuur Parameter
Gemiddelde vloeistoftemperatuur: -40 °C tot +85 °C (-40 °F tot + 185 °F)
Werkomgevingstemperatuur: -40°C tot +120°C (-40°F tot +248°F)
Opbergtemperatuur: -40°C tot +70°C (-40°F tot +158°F)
(tot 100 °C, maar dit verkort de levensduur)
■Systeemdruk
-0,2 tot 2,5 bar (100°C).
De levensduur bedraagt meer dan 20.000 uur op basis van de nominale spanning en de omgevingstemperatuur van 36 °C.
■Spanningsbereik
Nominale waterpomp 24V, werkbereik 18V - 32V
Hoewel de motor in een breed spannings- en temperatuurbereik kan worden gebruikt, heeft een te hoge of te lage spanning en temperatuur echter invloed op de levensduur van de motor.de pomp mag niet worden blootgesteld aan thermische straling van de omgeving.

Mediumvloeistof: vloeistofmengsel (water met minder dan 60% glycol)


■Elektrische parameter

Model van de aansluiting en overeenkomstige elektrische eigenschappen (zie figuur 3):

■PWM-karakter





Aanbevolen draadgrootte is (gebaseerd op een spanningsdaling van 3%)
*De lengte van de draad betekent de afstand van de pomp tot de batterij



■Aandacht.
1. Werktemperatuur: -40°C-120°C, moet worden geprobeerd om tijdens de installatie niet in de buurt van een drie-element katalysator, een gasontladingspijpsysteem en een motor te zijn,zorgen voor de temperatuur van de werkomgeving.
2De installatie van de waterpomp dient zo dicht mogelijk bij het lage waterniveau te zijn om de levensduur van de pomp te verlengen.
4Gebruik de pomp ver weg van de stoffige omgeving, het stof is schadelijk om de levensduur te verminderen
5. Let op de zuiverheid van het water, vermijd te jammen en impeller-geblokkeerd om de levensduur van de pomp te verminderen

■Prestatieparameter

■Externe afmeting
