12V 24V vaste snelheid borstelloze gelijkstroommotor waterpomp

JQ-P6202 borstelloze DC centrifugaal waterpomp voor elektrische boilers

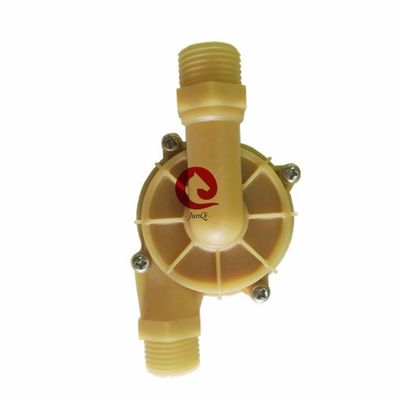

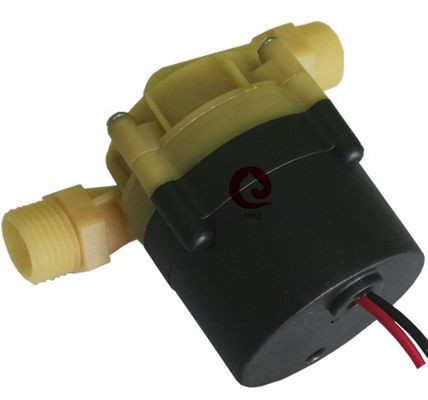

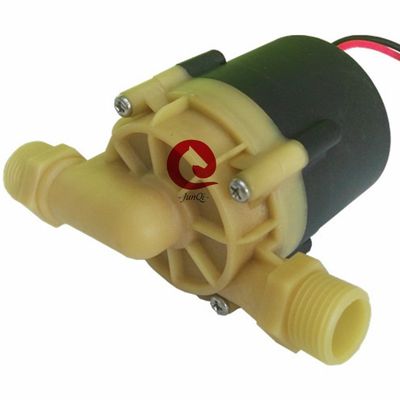

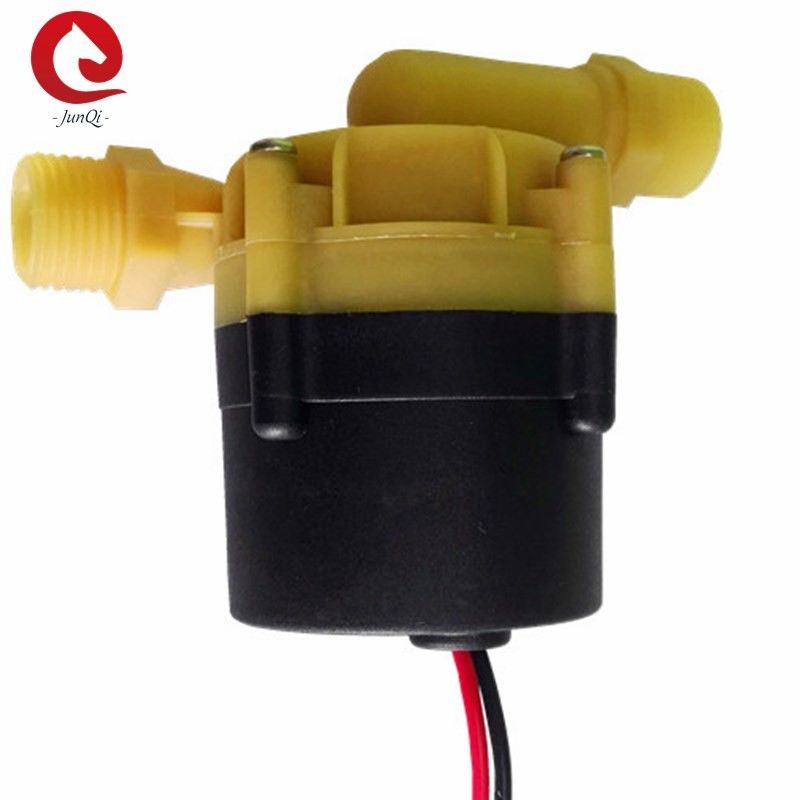

JQ-P6202 Serie Industriële borstelloze DC waterpomp

Boost/circulatie/Variabele frequentie/Laag geluidsniveau/centrifugaalpomp/PWM-regeling

■ Toepassingen

1: Zonneverwarming watercirculatie
2: Waterzuiveringsapparatuur
3: Drinkwatermachines
4: Automatische waterdispenser
5: Waterkoelingsapparatuur
6: Motorkoeling
7: Verwarmingsapparatuur koeling
8: Koeltorens
9: Irrigatie Landschap

■ Kenmerken
◆ Centrifugaalpomp
◆ Magnetische krachtoverbrenging (afgeschermde pompstructuur)
◆ Zeer efficiënte borstelloze DC-motor, laag stroomverbruik, hoog rendement, lange levensduur.
◆ Met een breed bedrijfstemperatuurbereik
◆ PWM-signaal snelheidsregeling
◆ Met constante debietregeling
◆ Omgekeerde polariteitsbescherming (optioneel)
◆ Droogloopbeveiliging (optioneel)
◆ Overspannings-, overstroombeveiliging
◆ Overbelastings-, overtemperatuurbescherming

■ Technische beschrijving (onderdelen in contact met de vloeistof)
Pomphuis: PK+GF
Waaier: PPE+GF
Afschermholte: PK+GF
Asbus: Carbonhars composietmaterialen/keramische bus
As: keramische as/roestvrijstalen as
Afdichtingsring: EPDM

■ Aandrijfapparaat (inclusief motor)
Aandrijfmagneet: Kunststof magnetische vormgeving
Schroeven en moeren: SUS 304 roestvrij staal
Aandrijfmotor: borstelloze motor
Motor draadframe: PPA+GF (zwart)
Pomphuis: PPS+GF (UV-bestendigheid)
Beugel: SUS 304 roestvrij staal
Beugelring: US 304 roestvrij staal + Damping rubber ring
Waterdicht op basis van IP65-classificatie (en60529)
Bedrading: 3 draden / Waterdichte connector is optioneel
Spuitmonddiameter: 20,5 mm (binnendiameter: 14,5 mm)

■ Modelspecificaties

JQ-P6202-2Pin 24 V

■ Montage-instructie
JQ-P6202 serie pompen zijn centrifugaalpompen die vooraf gevuld moeten worden,
De pomp wordt in de laagste positie van het systeem geïnstalleerd om ervoor te zorgen dat de waaier altijd in de vloeistof is ondergedompeld, of de pomp vooraf vullen voordat u hem inschakelt.

1: De pomp mag niet drooglopen, ook al kan hij 30 seconden drooglopen (na 30 seconden drooglopen stopt hij automatisch). Drooglopen veroorzaakt geluid en verhoogt ook de slijtage van de as en de asbus.

2: Gebruik de aanbevolen diameter schroefdraadpijp om de pompinlaat aan te sluiten. Als u een slang met een kleinere diameter gebruikt, komt er door de negatieve druk in de pomp gemakkelijker buitenlucht via de pijpleiding in de pomp, waardoor de prestaties van de pomp afnemen en de luchtbellen de pomp beschadigen.

3: Vanuit de pompinlaat gezien draait de waaier met de klok mee (zie de pijl op de uitlaatpoort).

4: De pomp kan verticaal of horizontaal worden gemonteerd (zie figuur 1). Bij verticale montage moet de uitlaatpoort naar boven gericht zijn.

5: Om drooglopen te voorkomen (lucht komt vast te zitten in de waaier), moet de uitlaatpoort van de waterpomp verticaal of in de bovenkant van de waaier zitten. (zie figuur 1)

6: De aangesloten pijp moet verticaal worden gemonteerd (of geen elleboog in 20 cm) om de lucht gemakkelijk af te voeren, de uitlaatpijp mag niet minder dan 90 graden elleboog worden gebruikt (zie figuur 2).

7: Gebruik geen zeewater of andere zwaar vervuilde vloeistof met grote korrelverontreinigingen als vloeibaar medium.

figuur 1 figuur 2 figuur 3

■ Temperatuurparameter
Medium vloeistoftemperatuur: -25℃ tot +105℃ (-13°F tot + 221°F)
Werkomgevingstemperatuur: -10℃ tot +100℃ (14°F tot +212°F)
Opslagtemperatuur: -40℃ tot +70℃ (-40°F tot +158°F)
(tot 100 ℃, maar dit verkort de levensduur)

■ Systeemdruk
-0,2 tot 2,5 bar (100℃ (212°F).
De levensduur is meer dan 20.000 uur op basis van de nominale spanning en 36℃ (86°F) omgevingstemperatuur.

■ Spanningbereik
Nominale 24V waterpomp, werkbaar bereik 18V - 30V
Hoewel de motor in een breed scala aan spanningen en temperaturen kan worden gebruikt, zullen overmatige of te lage spanning en temperatuur de levensduur van de motor beïnvloeden, de pomp mag niet worden blootgesteld aan thermische straling.

Medium vloeistof: zuiver water, vloeistofmengsel (water met minder dan 60% glycol)

■ Elektrische parameter
Specificatie:
Nr. categorie specificatie
1 Nominale spanning 24V
2 Werkbare spanning 18V-30V
3 Nominaal vermogen 5-55W
3 Debietbereik 0-22L/minuten
4 Opvoerhoogtebereik 0-11M
5 Geluid ≤45dB
6 Levensduur 20000H
7 Werkingsmodus continu werken
8 Diameter van de inlaat 20,5 mm (binnendiameter: 14,5 mm)
9 Diameter van de uitlaat 20,5 mm (binnendiameter: 14,5 mm)

■ Beschrijving van de bedrading
Standaard lengte van de draad: 40 CM (SLEEP DE DRAAD NIET)

Zwart: DC-

Rood: DC+

■ Beschrijving van PWM

Drie manieren voor snelheidsregeling

1: 0-5V analoge spanning
2: PWM duty cycle ratio 0%-100% (grafiek hieronder)
3: Ingang PWM-frequentie (1K-10K Hz)

Alle gegevens zijn aanpasbaar voor de klant

■Aanpassingsservice:
1: De pomp onderdelen aanpasbaar volgens de specifieke eisen van de klant
2: De prestatieparameters van de pompen aanpasbaar volgens de eisen van de klant
3: Optionele accessoires van de pomp aanpasbaar volgens de eisen van de klant
4: Speciaal circuitprogramma aanpasbaar volgens de eisen van de klant
5: De buitenbehuizing kan worden aangepast aan de eisen van de klant

■ Waterpompstructuur

■ Totale afmetingen van de waterpomp
