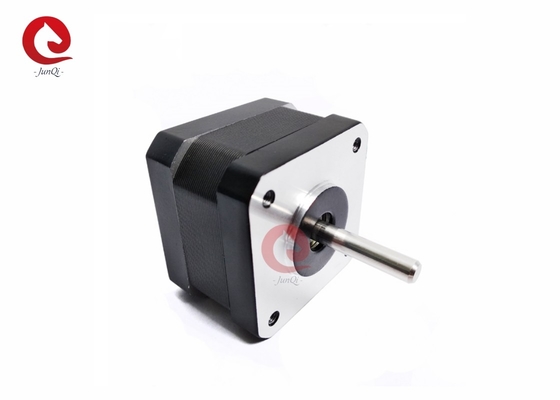

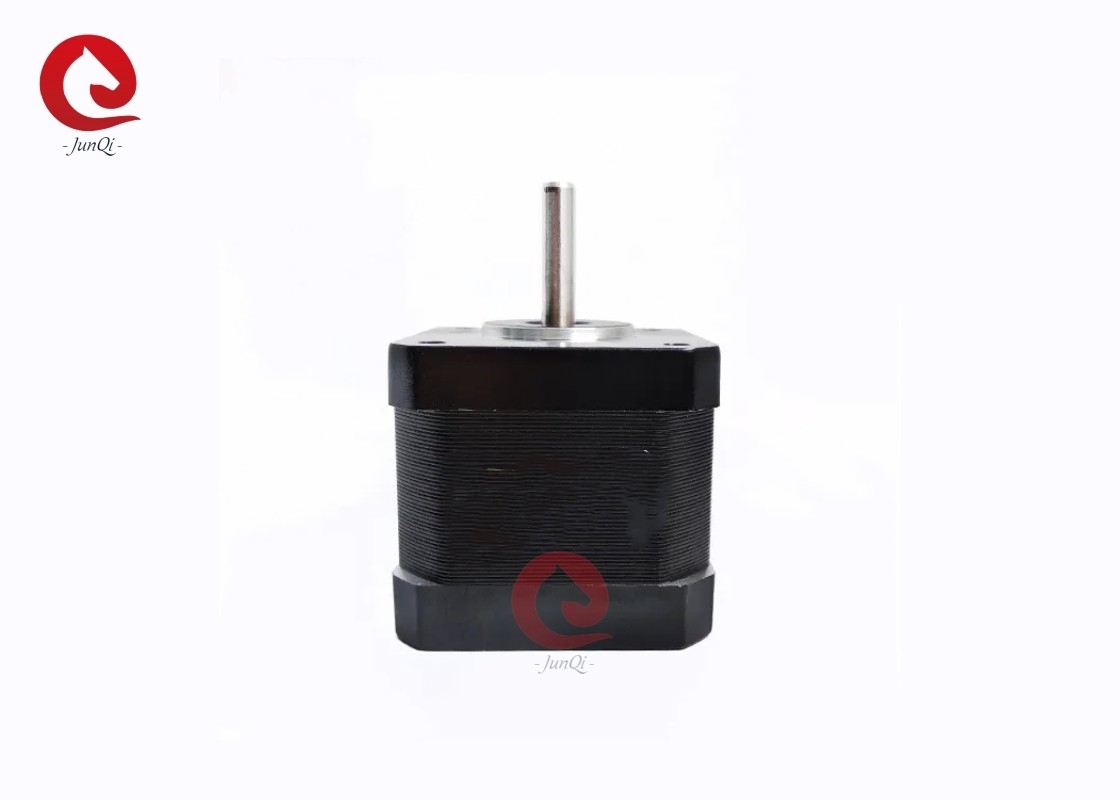

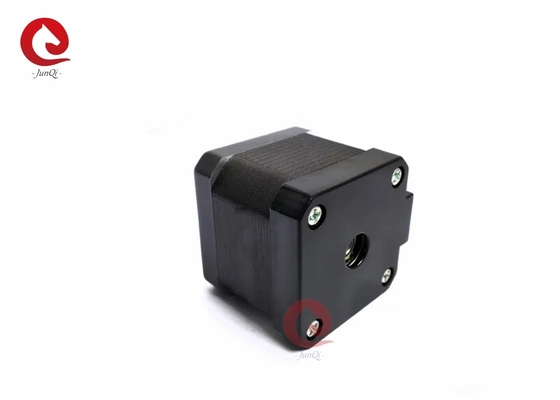

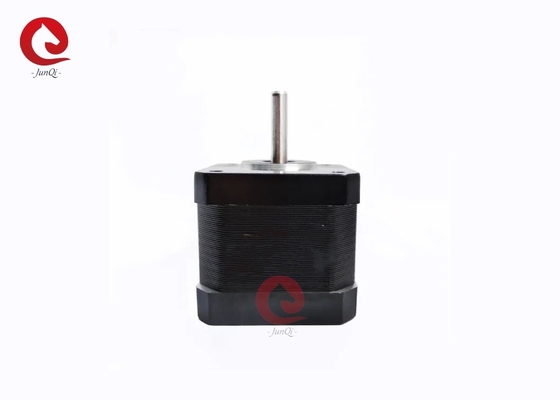

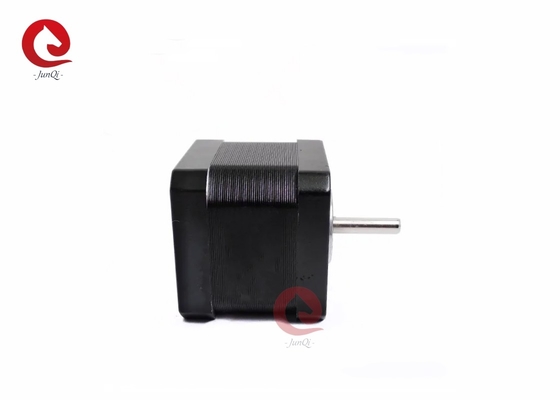

Nema17 2Phase 1.8° 42HS Series Hybrid Stepper Motor 3D Printer Motor voor het graveren freesmachine
Algemene specificatie:
| Posten |
Specificaties |
| Steevenhoek nauwkeurigheid |
± 5% |
| Precies van de weerstand |
± 10% |
| Inductabiliteitsnauwkeurigheid |
± 20% |
| Temperatuurverhoging |
Maximaal 80°C |
| Omgevingstemperatuur |
-20°C+50°C |
| Isolatieweerstand |
100MΩMin.500VDC |
| Dielectrische sterkte |
500 VAC gedurende één minuut |
| Schacht Radial Play |
0.02Max. ((450 g-belasting) |
| Axial spel van de as |
0.08Max. ((450 g-belasting) |
Elektrische specificaties:
| Model nr. |
Stap
Hoek
(°) |
Geclassificeerd
Spanning
(V) |
Geclassificeerd
Stroom
(A) |
Fase
Resistentie
(Ω) |
Fase
Inductievermogen
(mH) |
Behoud
Torsen
(kg.cm) |
Afremming
Torsen
(g.cm Max) |
Rotor
Inertie
(g.cm2) |
Motor
Lange
(mm) |
Leads No. |
Motor
Gewicht
(kg) |
| JQ42HS29-0804 |
1.8 |
2.3 |
0.8 |
2.9 |
3 |
1.8 |
180 |
25 |
29 |
4 |
0.16 |
| JQ42HS34-0306 |
1.8 |
10.3 |
0.3 |
34.2 |
25.5 |
2.2 |
200 |
34 |
34 |
6 |
0.22 |
| JQ42HS34-0844 |
1.8 |
4.8 |
0.84 |
5.75 |
8 |
2.8 |
200 |
34 |
34 |
4 |
0.22 |
| JQ42HS34-1704 |
1.8 |
2.2 |
1.7 |
1.3 |
1.8 |
2.8 |
200 |
34 |
34 |
4 |
0.22 |
| JQ42HS40-0404 |
1.8 |
12.0 |
0.4 |
30 |
60 |
4.2 |
220 |
54 |
40 |
4 |
0.28 |
| JQ42HS40-0806 |
1.8 |
6.0 |
0.8 |
7.5 |
6.7 |
2.8 |
220 |
54 |
40 |
6 |
0.28 |
| JQ42HS40-1684 |
1.8 |
2.8 |
1.68 |
1.68 |
3.4 |
4 |
220 |
54 |
40 |
4 |
0.28 |
| JQ42HS40-1206 |
1.8 |
4.0 |
1.2 |
3.3 |
3.5 |
2.97 |
220 |
54 |
40 |
6 |
0.28 |
| JQ42HS48-0404 |
1.8 |
12.0 |
0.4 |
30 |
45 |
4.5 |
280 |
68 |
48 |
4 |
0.38 |
| JQ42HS48-1304 |
1.8 |
4.6 |
1.3 |
3.5 |
6.6 |
5.5 |
280 |
68 |
48 |
4 |
0.38 |
| JQ42HS48-1504 |
1.8 |
4.2 |
1.5 |
2.8 |
5.5 |
5.5 |
280 |
68 |
48 |
4 |
0.38 |
| JQ42HS48-1684 |
1.8 |
3.4 |
1.68 |
2 |
3.8 |
5.2 |
280 |
68 |
48 |
4 |
0.38 |
| JQ42HS52-1504 |
1.8 |
4.5 |
1.5 |
3 |
7 |
6.8 |
300 |
80 |
52 |
4 |
0.45 |
| JQ42HS60-1504 |
1.8 |
3.8 |
1.5 |
2.5 |
6 |
7 |
360 |
95 |
60 |
4 |
0.55 |
| Bovendien kunnen alleen voor representatieve producten producten op speciale aanvraag worden vervaardigd op verzoek van de klant. |
Mechanische afmetingen:
Motorbedradingsdiagram:
We kunnen extra service leveren:
Als deze motor niet overeenkomt met uw verzoek. Voel je vrij om contact met ons op te nemen, we kunnen aangepaste as / winding / montage flens / kabel / connector maken.We werken samen met u en uw team om een motor te ontwerpen die past bij de specifieke behoeften van uw toepassing.Alle engineering en ondersteuning wordt intern gedaan.
Service voor accessoires: versnellingsbak, aansluiting
Op maat gemaakte ontwerp: Op maat gemaakte wikkeling, op maat gemaakte flens, op maat gemaakte as....
Professionele fabriek:
Foto's van het certificaat:
Motortoepassingsgebieden:
De stapmotor en de stapmotorrijder worden veel gebruikt in graveermachines, snijplotters, textielmachines, 3D-printers, medische hulpmiddelen, stageverlichtingsapparatuur, robots, CNC-machines,andere industriële automatische apparatuur voor muziekfontein.
Vragen:
V: Hoe lang is de doorlooptijd van bestellingen?
A: Levertyd: 4 weken na ontvangst van de aanbetaling
V: Wat is uw handelsgarantie?
A: 100% productkwaliteitsbescherming.
100% product op tijd verzending bescherming.
100% betaling bescherming voor uw gedekte bedrag.
V: Wat is de MOQ?
A: 5 stuks, kleine bestelling welkom.
V: Maak je producten op maat?
A: Ja, we accepteren het.
V: Hoe zit het met Serive na verkoop?
A: Naverkoopdienst 24 uur per dag.
V: Wat moet ik doen als ik niet tevreden ben met uw product?
A: Als er gebreken in de kwaliteit zijn, kunnen we een goede voor u ruilen.
In het algemeen is dit probleem zeldzaam.
V: Wat is de betalingstermijn?
A: T/T en Paypal worden vaker gebruikt, neem contact met ons op voor details
V: Wat is het kwaliteitsniveau van uw product?
A: Wij produceren goede kwaliteit, weigeren lage kwaliteit te produceren.
