| Plaats van herkomst: | China |
| Merknaam: | JUNQI |
| Certificering: | CE,ROHS, UL |
| Modelnummer: | BLSD4850DC-2Q-H |
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | Negotiable |
| Verpakking Details: | PE bag+-karton |
| Levertijd: | 5 tot 10 dagen |
| Betalingscondities: | T/T, L/C, Paypal |
| Levering vermogen: | 1000sets/day |
| Naam van het product: | Brushless Gelijkstroom-Motorbestuurder | werkspanning: | 48VDC ((17~56VDC) |
|---|---|---|---|
| Piekstroom: | 50A | Zet Stroom voort: | 25A |
| Uitgangsvermogen: | 1200 W | Verwijzingsinput: | 0~5V/PWM/Frequency |
| Toepassing: | BLDC-motor met Hall-sensoren | ||
| Hoog licht: | 1200W BLDC-driver,Hall Sensor BLDC-driver,48VDC borstelloze gelijkstroommotor |
||
Breed bereik Spanning 17~56VDC Continu stroom 25A 1200W BLDC Driver Voor 48VDC 3Phase Hall sensor Borstelloze DC motor
Kenmerken:
1. technologie voor oppervlakte-montage, kleine afmetingen, hoge stroom
2. 2-kwadrant PI close-loop regeling van snelheid of stroom met een goede lineariteit.
3. Variabele parameterinstellingen voor verschillende motoren
4. besturingsfuncties van veilig achteruitgaan, veilig starten, activeren, remmen, snelheidsreferentie en uitgangsfuncties van snelheidsimpuls ((PG), alarm. kortsluiting en bescherming tegen overtemperatuur.
5Drie soorten referentie-invoer: analoge spanning, PWM, frequentie.
6Geschikt voor 3-fase BLDC-motoren met hallensensoren.
7Gebruik van industriële chips.
Model en specificatie:
| Model |
Spanning (VDC) |
Ik piekte. (A) |
Ik reken erop. (A) |
Po (W) |
Referentie Invoer |
Grootte (mm) |
| BLSD4810WDC-2Q-H |
12v (17~56VDC) |
10 | 5 | 240 |
0~5V/ PWM/ Frequentie |
W82.5,L162,H29 |
| BLSD4820WDC-2Q-H | 20 | 10 | 480 | W82.5,L162,H29 | ||
| BLSD4850WDC-2Q-H | 50 | 25 | 1200 | W82.5,L162,H50 | ||
| BLSD48100WDC-2Q-H | 100 | 50 | 2400 | W82.5,L181,H53 |
Nummergegevens van de bestuurder:
BLSD 24 35 WDC -2Q-H-T P
BLSD: BLDC snelheidsbestuurder
24: Nominale spanning ((VDC)
35: Piekstroomlimiet ((A))
DC=normale gelijkstroomspanning, LDC=ultralage gelijkstroomspanning, WDC=ultrabreed gelijkstroomspanning
2Q: 2-kwadrant rijmodus
H: H-serie ((Hoge stroom en variabele parameters)
T=-40~+65°C Ta, niet gemarkeerd=-10~+45°C Ta
P=0~3KHz pulse-invoer bij SV, Unlabelled=0~5V bij SV
Opmerking:
1.Selecteer de piekstroom van de bestuurder:Als de nominale stroom Ir van de motor wordt weergegeven, Ip ((A)≧2* Ir ((A)
Als het nominale uitgangsvermogen van de motor Pr ((W) wordt weergegeven, Ip ((A)¥4*Pr/Vr. Vr(V) is de nominale spanning van de motor
2Rijkwadrant:De stuurprogramma's worden alleen gebruikt in het I&III kwadrant.
3Frequentie-invoer:De F-V-overdrachtmodule kan aan de bestuurder worden toegevoegd voor de frequentieregeling ((0-3KHz/TTL) op de SV-poort
4. Remwerking:Wanneer de BK-poort op een laag niveau wordt geschakeld, stopt de motor snel met draaien door kortsluitingen door de onderste MOSFET's.Het motortoerental bij het remmen mag niet hoger zijn dan het veilig remtempo Ns (zie het aansluitschema)..
5Interferentie van leidingen:De Hall-signalen kunnen worden verstoord door schakelstroom in wikkeling leidingen wanneer de lengte meer dan 50 mm.Het is beter om afgeschermde leidingen te gebruiken..
6Motorische verwonding:Halsensoren voor wikkels/Halsensoren voor motor Cse/Wikkels voor motorkas
Isolatieweerstand>100 MOhm@500VDC
Dielectrische sterkte < 1mA@500VAC/50-60Hz/1 minuut
Typische verbinding:
Mechanische afmetingen:

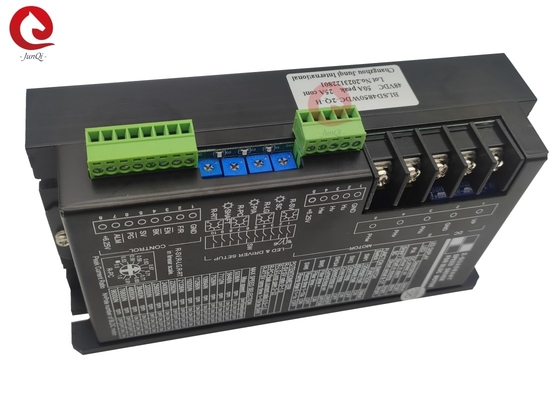

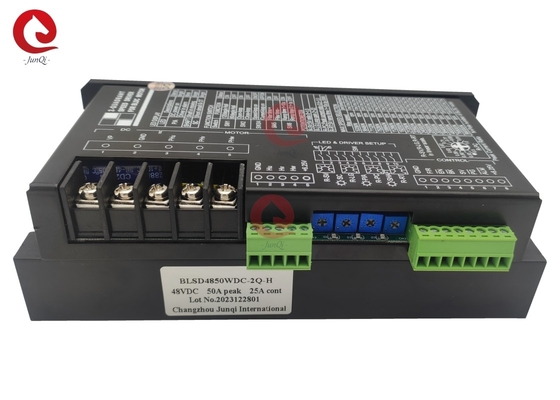

Foto details:
