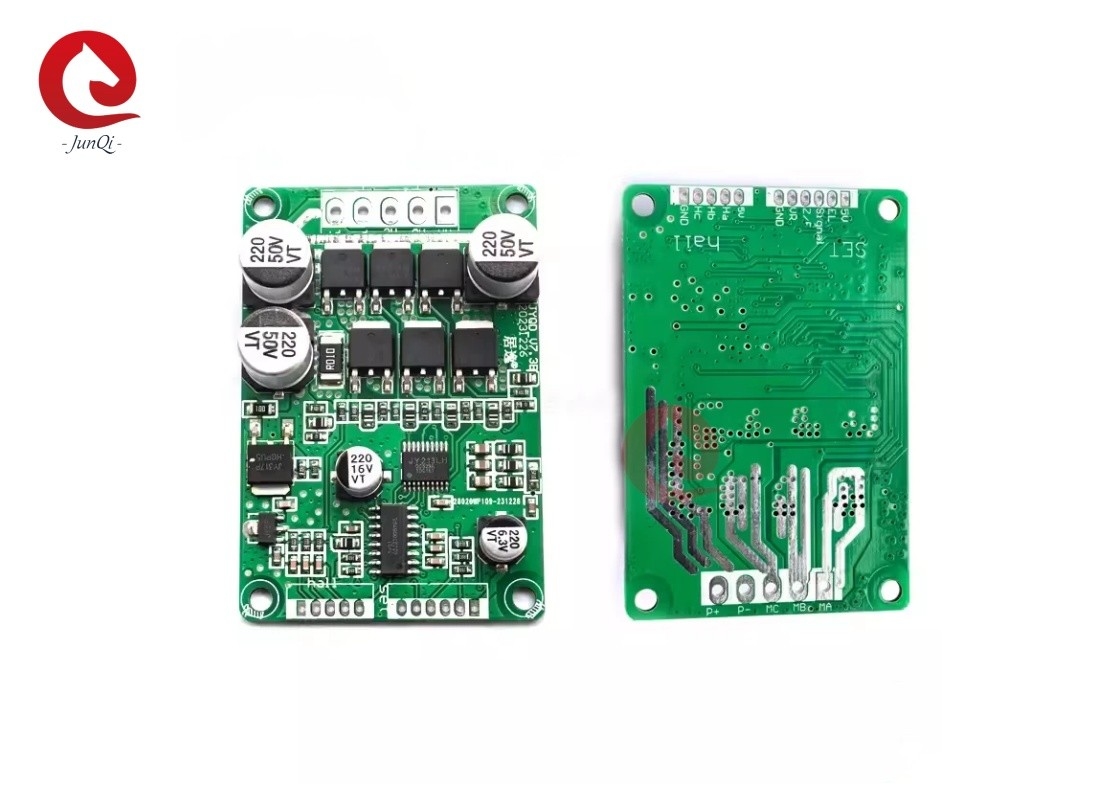

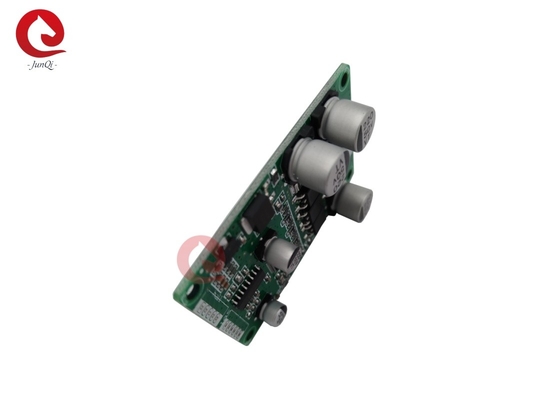

JYQD_V7.3B 8A Borstelloze DC-aandrijfkaart voor 3-Fase BLDC Motor met Hall Sensoren

Breed Werkbereik Werkspanning 7~48VDC Max 10A Borstelloze DC Aandrijfkaart JYQD_V7.3B Voor 3-Fase BLDC Motor met Hall Sensoren

Productbeschrijving:

Toepassingsopmerkingen:

1. Bevestig dat de spannings- en vermogensparameters van de motor de door de aandrijfkaart gespecificeerde range niet overschrijden.

2. Deze aandrijfkaart is geschikt voor 120-graden Hall borstelloze DC motoren. Niet alle lijnvolgordes van fabrikanten komen overeen met de lijnvolgordes van de aandrijfkaart. Klanten kunnen de Hall lijnvolgorde of de driefasige lijnvolgorde van de motor aanpassen aan de werkelijke situatie. Bereik het beste aandrijfeffect.

3. JYQD_V7.3B aandrijfkaart is een kale printplaat, aandrijfvermogen onder 100W motor hoeft geen geforceerde warmteafvoer, moet zorgen voor normale ventilatie.

4. De 5V uitgangspoort op de aandrijfkaart mag niet worden aangesloten op externe elektrische apparatuur. Het is alleen geschikt voor het aansluiten van externe potentiometers en schakelaars op deze kaart voor snelheidsregeling en omkering.

5. Het signaal op de JYQD_V7.3B aandrijfkaart is het motorsnelheidspuls uitgangssignaal en de uitgangsstroom is minder dan 5mA.

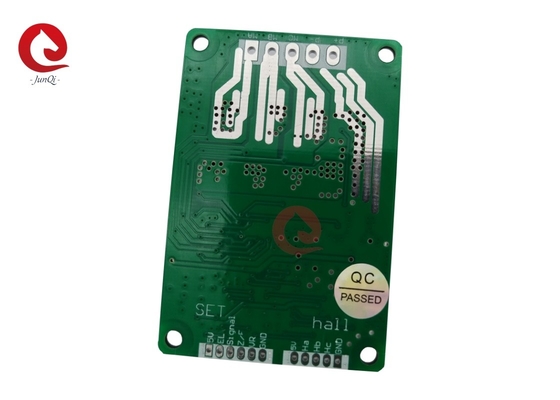

 Bedradingsschema& Poorten Beschrijving:

1. HALL Sensor Poort
GND — Hall negatieve pool
Hc — Hall Hc
Hb — Hall Hb
Ha — Hall Ha
5V — Hall positieve pool

2. Besturingspoort
GND — Gebruikt voor interne besturing van de aandrijfkaart
VR — Snelheidsregelpoort. Analoge spanningssnelheidsregeling 0V-5V snelheidsregeling, lineaire snelheidsregeling van laag naar hoog. PWM snelheidsregeling moet worden geaard met de aandrijfkaart.
Z/F — Draairichtingsbesturingspoorten. Analoge spanningssnelheidsregeling 0V-5V snelheidsregeling, lineaire snelheidsregeling van laag naar hoog. PWM snelheidsregeling moet worden geaard met de aandrijfkaart.
Signaal — Motorsnelheidspulssignaal uitgangspoort, 5V pulssignaal
EL — Inschakelpoort besturing. Sluit 5V aan om te laten werken, sluit GND aan om te verbieden.
5V — Interne uitgangsspanning van de aandrijfkaart, externe potentiometer of schakelaar voor snelheidsaanpassing en omkeerbewerking.

3. Voedingspoort
P+ — DC +
P- — DC -
MC — Motor Fase C
MB — Motor Fase B
MA — Motor Fase A

4. Let op dat de motordraad en de Hall-draad niet te lang zijn. Het veroorzaakt signaalinterferentie als de draad te lang is.

5. De poortafstand van de besturingspoort en de voedingspoort is respectievelijk 2,0 mm en 3,96 mm.

6. Let op de isolatie van de aandrijfkaart bij het toevoegen van koelplaten of het plaatsen ervan.

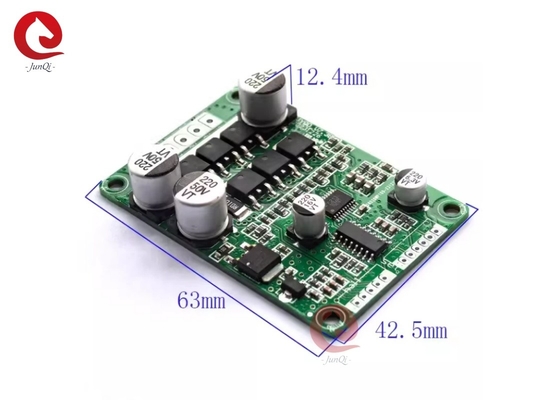

 Afmetingen aandrijfkaart (mm):
