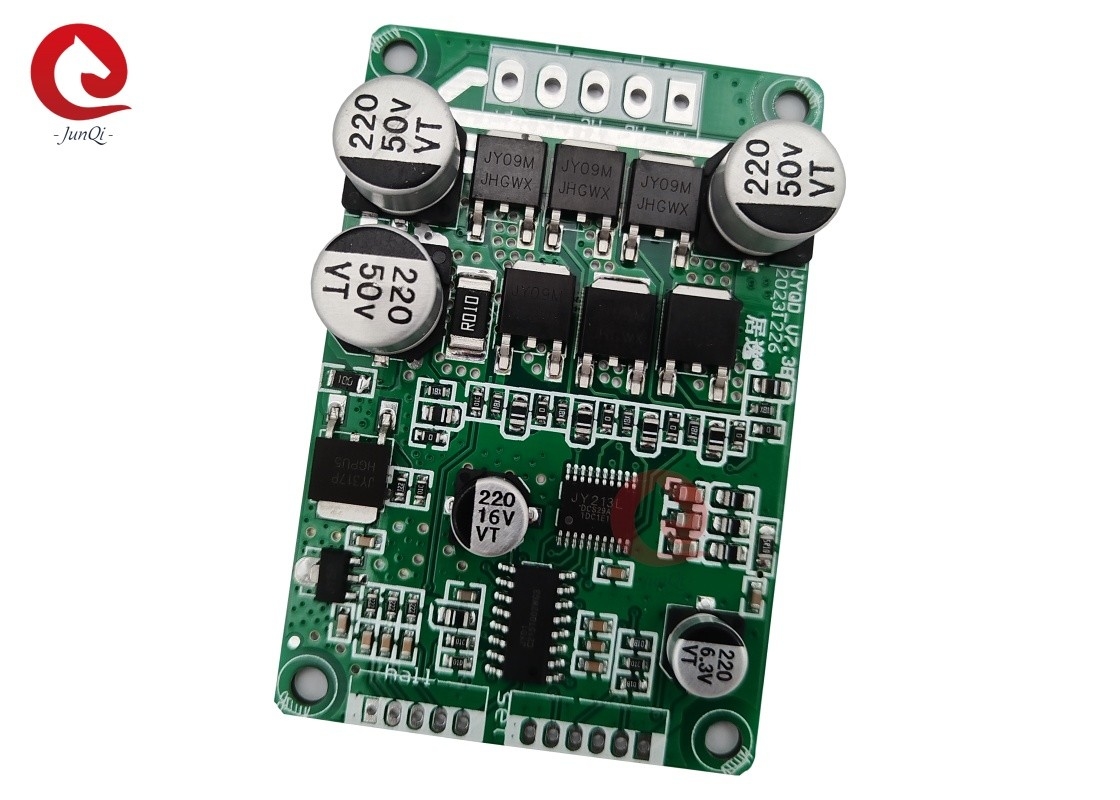

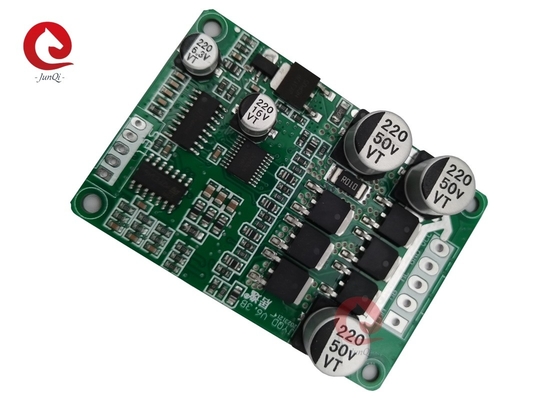

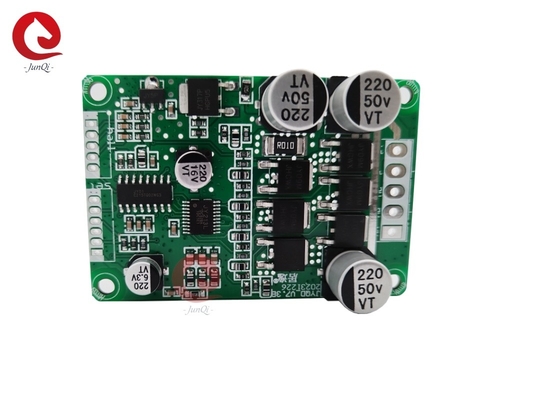

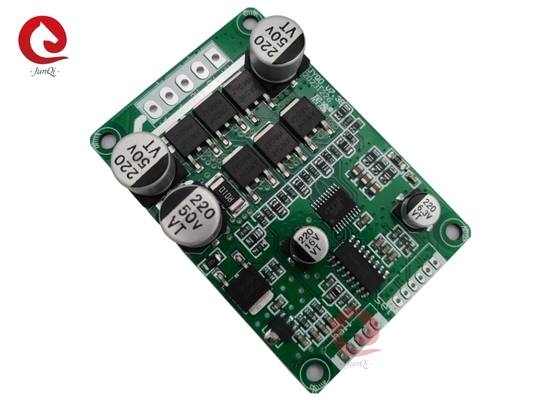

JYQD_V7.3B Spanning 7~48V Maximale stroom 10A aandrijflicht Minder dan 200W Hall sensoren BLDC motor

JYQD_V7.3B Spanning 7~48V Maximale stroom 10A aandrijflicht Minder dan 200W Hall sensoren BLDC motor

Beschrijving:

Toelichting op de aanvraag:

1Bevestig dat de spannings- en vermogenseisen van de motor het door het stuurbord aangegeven bereik niet mogen overschrijden.

2. Dit stuurbord is geschikt voor 120 graden Hall borstelloze gelijkstroommotoren. Niet alle fabrikanten' lijnreeksen komen overeen met de lijnreeksen van het stuurbord.Klanten kunnen de Hall lijn volgorde of motor driefase lijn volgorde aan te passen volgens de werkelijke situatieBereik het beste rij-effect.

3. JYQD_V7.3B aandrijving bord is kaal bord, aandrijving vermogen onder de 100W motor hoeft niet te dwingen warmteverlies, moet zorgen voor normale ventilatie.

4Het is verboden de 5V-uitgangspoort op het stuurbord aan te sluiten op externe elektrische apparatuur.Het is alleen geschikt voor het aansluiten van externe potentiometers en schakelaars op dit bord voor snelheidsregeling en omkering.

5Het signaal op het stuurbord JYQD_V7.3B is het signaal van de motoromzet en de uitgangsstroom is minder dan 5 mA.

Draadverbindingsdiagram:

Beschrijvingen van de poorten:

1. HALL Sensor Port
GND Hall negatieve pool
Hoofdkantoor Hall Hc
Hb Hall Hb
Ha Hall Ha
5V Hall positieve pool

2Controleport.
GND Gebruikt voor de interne controle van het bestuurdersbord
VR-snelheidsregelaar: analoge snelheidsregeling van 0V tot 5V, lineaire snelheidsregeling van laag naar hoog.
Analoog spanningssnelheidsregeling 0V-5V snelheidsregeling, lineaire snelheidsregeling van laag naar hoog.PWM-snelheidsregulatie moet met het stuurbord worden geaard.
Signaal Motor snelheid puls signaal uitgangsport, 5V puls signaal
EL
5V

3Stroompoort.
P+ DC +
P- DC -
MC Motorische fase C
MB Motorische fase B
MA Motorische fase A

4Let op dat de motorfasedraad en de Halldraad niet te lang zijn.

5De afstand tussen de bedieningspoort en de aansturingsport is respectievelijk 2,0 mm en 3,96 mm.

6Let op de isolatie van de aandrijflijn bij het toevoegen of plaatsen van warmteafzuigers.

Afmetingen ((mm):
