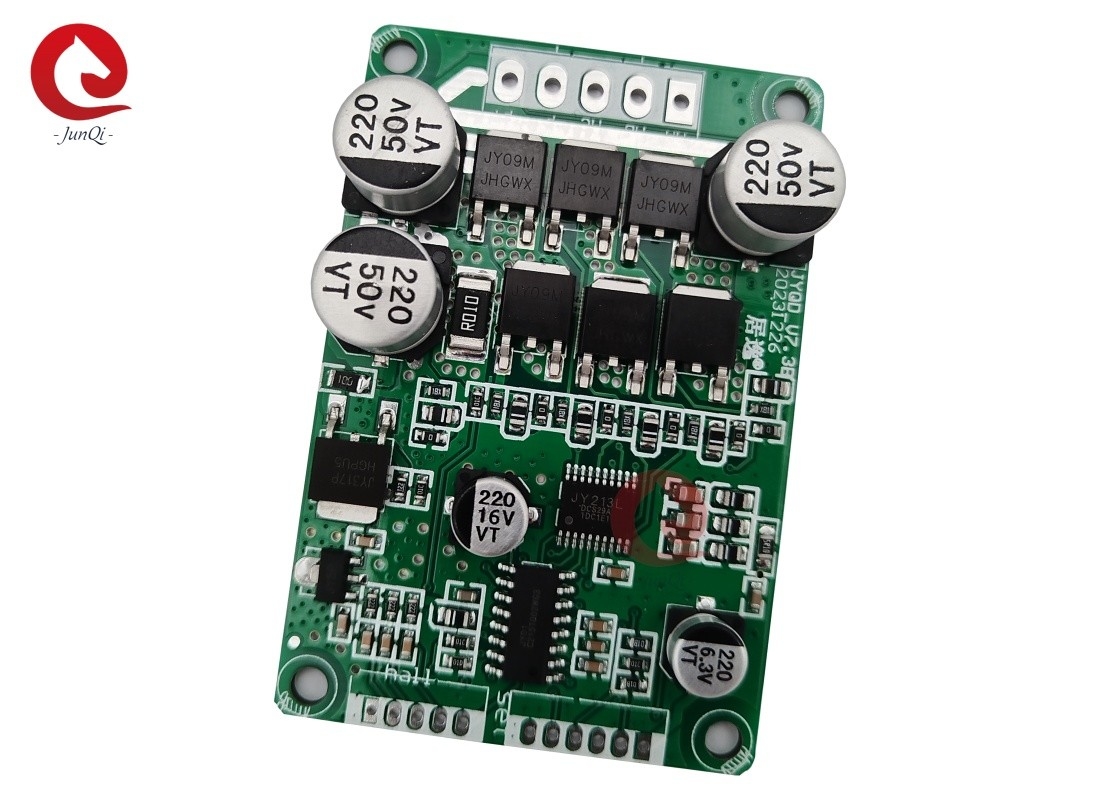

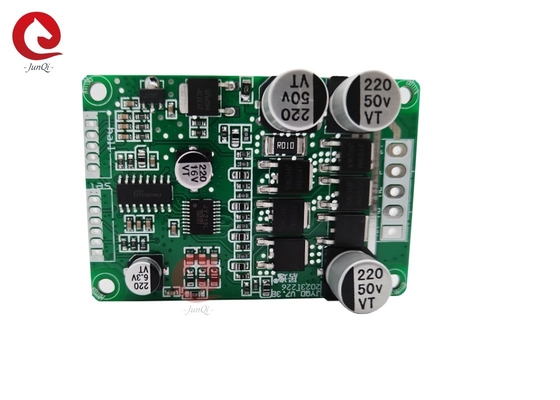

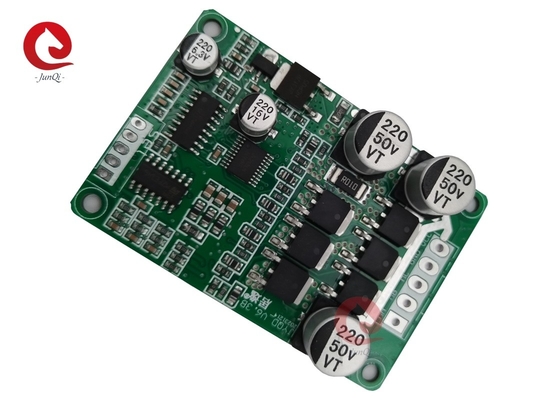

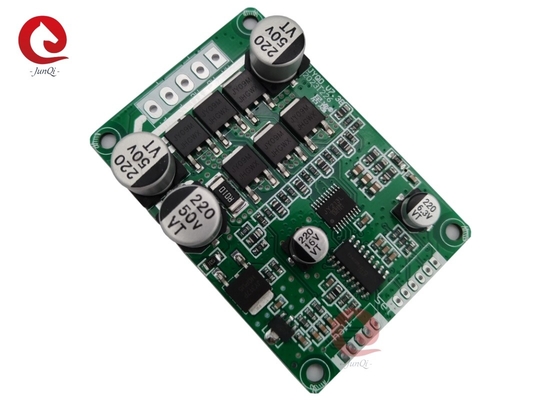

JYQD_V7.3B Hall Sensoren BLDC Motor Spanning 7~48V Max Stroom 10A Aandrijfvermogen Minder dan 200W

JYQD_V7.3B Spanning 7~48V Max Stroom 10A Aandrijfvermogen Minder dan 200W Hall Sensoren BLDC Motor

Beschrijving:

Toepassingsopmerkingen:

1. Bevestig dat de spannings- en vermogensparameters van de motor de door de driverboard gespecificeerde range niet overschrijden.

2. Dit Driverboard is geschikt voor 120-graden Hall borstelloze DC-motoren. Niet alle fabrikanten’ lijnvolgordes komen overeen met de lijnvolgordes van het driverboard. Klanten kunnen de Hall-lijnvolgorde of de driefasige lijnvolgorde van de motor aanpassen aan de werkelijke situatie. Bereik het beste aandrijfeffect.

3. JYQD_V7.3B driverboard is een kale printplaat, aandrijfvermogen onder de 100W motor heeft geen geforceerde warmteafvoer nodig, zorg voor normale ventilatie.

4. De 5V-uitgangspoort op het driverboard mag niet worden aangesloten op externe elektrische apparatuur. Het is alleen geschikt voor het aansluiten van externe potentiometers en schakelaars op dit board voor snelheidsregeling en omkering.

5. Het Signaal op het JYQD_V7.3B driverboard is het motorsnelheidspulsuitgangssignaal en de uitgangsstroom is minder dan 5mA.

Bedradingsschema:

Poortbeschrijvingen:

1. HALL Sensor Poort
GND — Hall negatieve pool
Hc — Hall Hc
Hb — Hall Hb
Ha — Hall Ha
5V — Hall positieve pool

2. Besturingspoort
GND — Gebruikt voor interne besturing van het driverboard
VR — Snelheidsregelpoort. Analoge spanningssnelheidsregeling 0V-5V snelheidsregeling, lineaire snelheidsregeling van laag naar hoog. PWM-snelheidsregeling moet worden geaard met het driverboard.
Z/F — Draairichtingsbesturingspoorten. Analoge spanningssnelheidsregeling 0V-5V snelheidsregeling, lineaire snelheidsregeling van laag naar hoog. PWM-snelheidsregeling moet worden geaard met het driverboard.
Signaal — Motorsnelheidspulssignaal uitgangspoort, 5V pulssignaal
EL — Inschakelpoortbesturing. Sluit 5V aan om te laten werken, sluit GND aan om te verbieden.
5V — Interne uitgangsspanning van het driverboard, externe potentiometer of schakelaar voor snelheidsaanpassing en omkeerbewerking.

3. Voedingspoort
P+ — DC +
P- — DC -
MC — Motor Fase C
MB — Motor Fase B
MA — Motor Fase A

4. Let op dat de motordraad en de Hall-draad niet te lang zijn. Dit veroorzaakt signaalinterferentie als de draad te lang is.

5. De poortafstand van de besturingspoort en de voedingspoort is respectievelijk 2,0 mm en 3,96 mm.

6. Let op de isolatie van het driverboard bij het toevoegen van koellichamen of het plaatsen ervan.

Afmetingen (mm):
