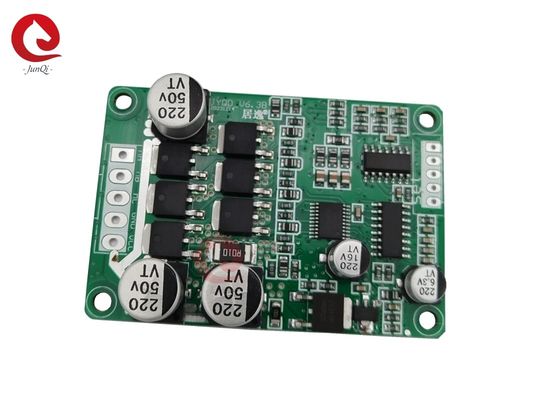

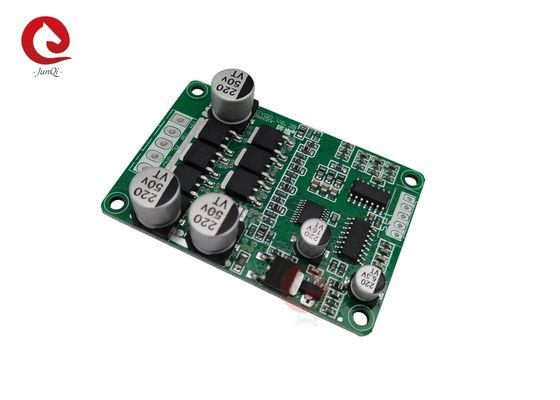

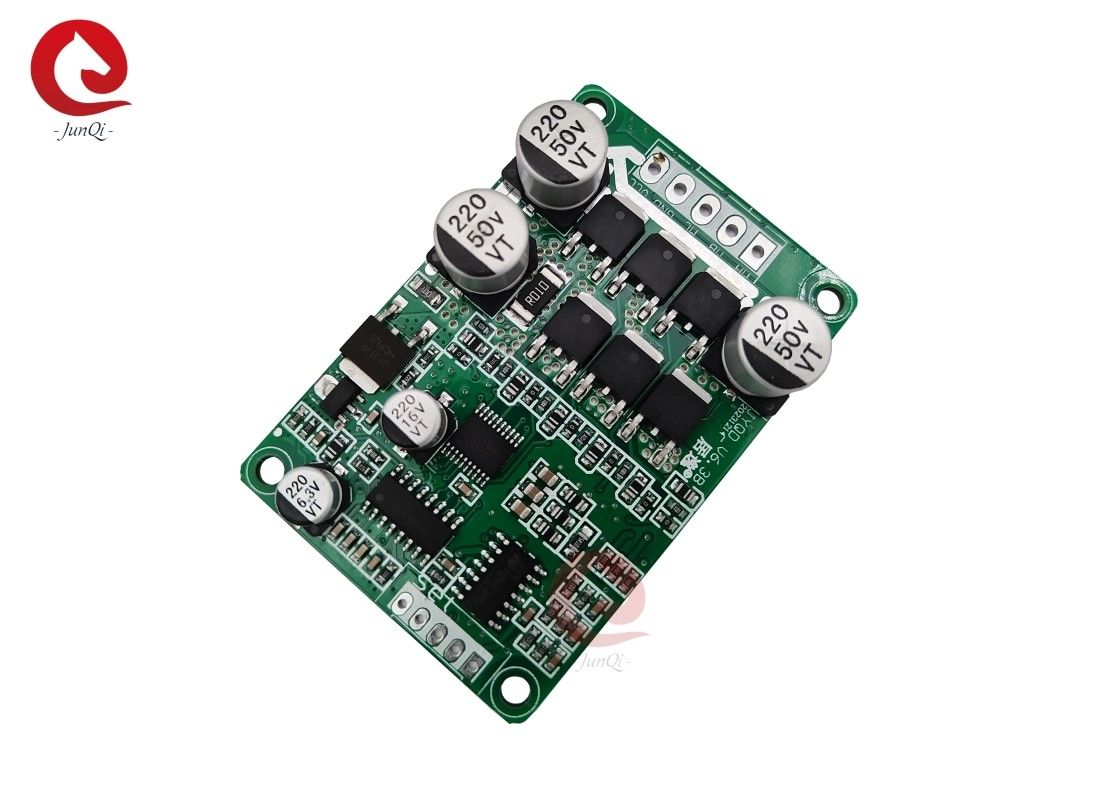

DC7-48V borstelloze motor aandrijving JYQD_V6.3B Voor 3-fasen sensorloze BLDC-motor

DC7-48V Brushless Motor Drive Board JYQD_V6.3B voor 3-fase sensorloze BLDC-motor

Beschrijving:

Bedradingsschema & Poortbeschrijving:

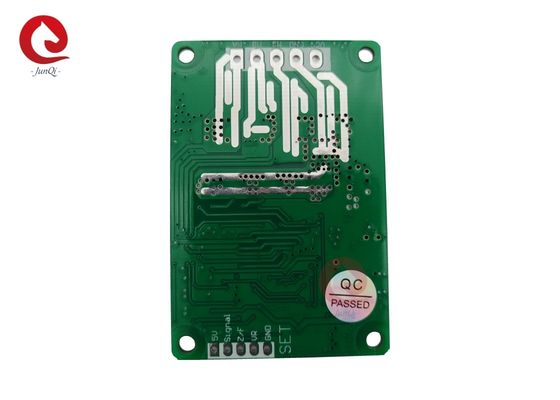

1. Besturingspoort

GND — Gebruikt voor interne besturing van de driver board

VR — Snelheidsregelpoort. Analoge spanningssnelheidsregeling 0V-5V snelheidsregeling, lineaire snelheidsregeling van laag naar hoog. PWM-snelheidsregeling moet worden geaard met de driver board.

Z/F — Rotatierichtingsbesturingspoorten. Verbind 5V of geen verbinding in één richting, verbind GND met de andere richting.

Signaal — Motorsnelheidspulssignaaluitgangspoort, 5V pulssignaal

5V — Interne uitgangsspanning van de driver board, externe potentiometer of schakelaar voor snelheidsaanpassing en omkeerbewerking.

2. Voedingspoort

P+/VCC — DC +

P-/GND — DC -

MC — Motor Fase C

MB — Motor Fase B

MA — Motor Fase A

3. Let op dat de motordraad en de Hall-draad niet te lang zijn. Dit veroorzaakt signaalinterferentie als de draad te lang is.

4. Afstand besturingspoort: 2,54 mm, Afstand voedingspoort: 3,96 mm.

5. Let op de isolatie tussen de driver MOSFET en de koelplaat of de montageplaat.

 Toepassingsopmerkingen:

1. Bevestig dat de spannings- en vermogensparameters van de motor de gespecificeerde limieten van de driver board niet overschrijden.

2. Deze driver board wordt gebruikt voor 3-fase borstelloze sensorloze motoren, maar is niet direct geschikt voor alle 3-fase borstelloze sensorloze motoren. Als het aandrijfeffect niet goed is (zoals starttrillingen, omkering, de onbelaste werkstroom van de motor is te groot, de snelheid is niet stabiel, de efficiëntie is laag en kan niet starten met belasting.) Klanten kunnen de weerstand en capaciteit van de driver board aanpassen aan de werkelijke situatie om het beste aandrijfeffect te bereiken.

3. JYQD_V6.3B driver board is een kale printplaat, aandrijfvermogen onder 100W motor hoeft geen geforceerde warmteafvoer, moet zorgen voor normale ventilatie.

4. De 5V uitgangspoort op de driver board mag niet worden aangesloten op externe elektrische apparatuur. Het is alleen geschikt voor het aansluiten van externe potentiometers en schakelaars op deze board voor snelheidsregeling en omkering.

5. Het Signaal op de JYQD_V6.3B driver board is het motorsnelheidspuls-uitgangssignaal en de uitgangsstroom is minder dan 5mA.

Afmetingen driver board (mm):
