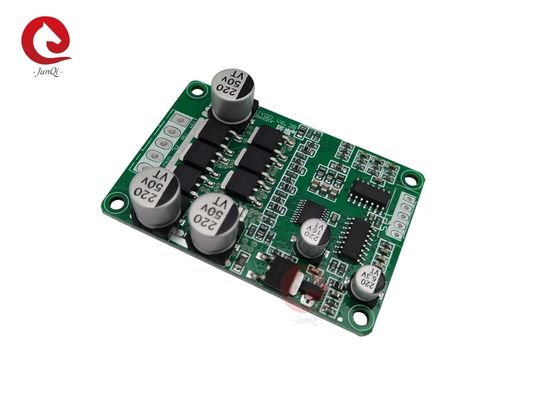

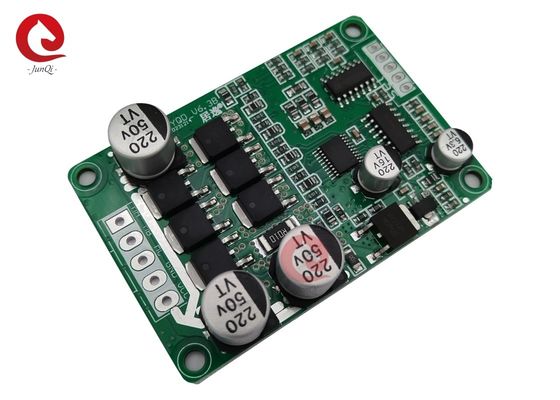

3 fasen DC 7-48V borstelloze motor stuurbord 10A sensorloze motor snelheidsregelaar met PWM-besturing

3-fasen DC 7-48V borstelloze motordriver board 10A sensorloze motorsnelheidsregelaar met PWM-regeling

Driver Board Parameters:

Toepassingsopmerkingen:

1. Bevestig dat de spannings- en vermogensparameters van de motor de gespecificeerde limieten van het driver board niet overschrijden.
2. Dit driver board is bedoeld voor 3-fase borstelloze sensorloze motoren, maar is niet direct geschikt voor alle 3-fase borstelloze sensorloze motoren. Als het aandrijfeffect niet goed is (zoals startschokken, omkeren, de onbelaste werkstroom van de motor is te groot, de snelheid is niet stabiel, de efficiëntie is laag en kan niet starten met belasting.) Klanten kunnen de weerstand en capaciteit van het driver board aanpassen
afhankelijk van de werkelijke situatie om het beste aandrijfeffect te bereiken

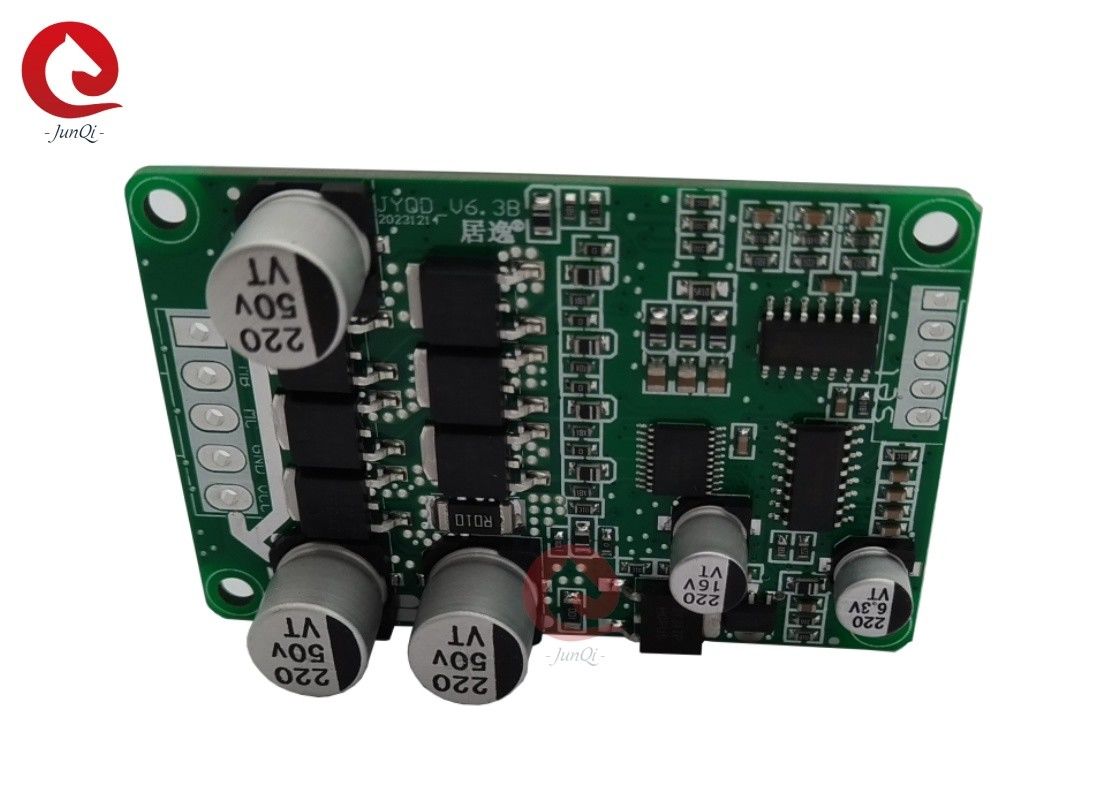

3. JYQD_V6.3B driver board is een kale printplaat, aandrijfvermogen onder 100W motor hoeft geen geforceerde warmteafvoer, moet zorgen voor normale ventilatie.
4. De 5V-uitgangspoort op het driver board mag niet worden aangesloten op externe elektrische apparatuur. Het is alleen geschikt voor het aansluiten van externe potentiometers en schakelaars op dit board voor snelheidsregeling en omkering.
5. Het signaal op het JYQD_V6.3B driver board is het motorsnelheidspulsuitgangssignaal en de uitgangsstroom is minder dan 5mA.

Bedradingsschema en poortbeschrijving:

1. Besturingspoort
GND — Gebruikt voor interne besturing van het driver board
VR — Snelheidsregeling poort. Analoge spanningssnelheidsregeling 0V-5V snelheidsregeling, lineaire snelheidsregeling van laag naar hoog. PWM-snelheidsregeling moet worden geaard met het driver board.
Z/F — Rotatierichtingsbesturingspoorten. Verbind 5V of geen verbinding in één richting, verbind GND met de andere richting.
Signaal — Motorsnelheidspulssignaal uitgangspoort, 5V pulssignaal
5V — Interne uitgangsspanning van het driver board, externe potentiometer of schakelaar voor snelheidsaanpassing en omkeerbewerking.

2. Voedingspoort
P+/VCC — DC +
P-/GND — DC -
MC — Motor Fase C
MB — Motor Fase B
MA — Motor Fase A

3. Let op dat de motorfasedraad en Hall-draad niet te lang zijn. Dit veroorzaakt signaalinterferentie als de draad te lang is.
4. Afstand besturingspoort: 2,54 mm, Afstand voedingspoort: 3,96 mm.
5. Let op de isolatie tussen de driver MOSFET en de koelplaat of de montageplaat.

 V6.3B dive Board Afmetingen (mm):
