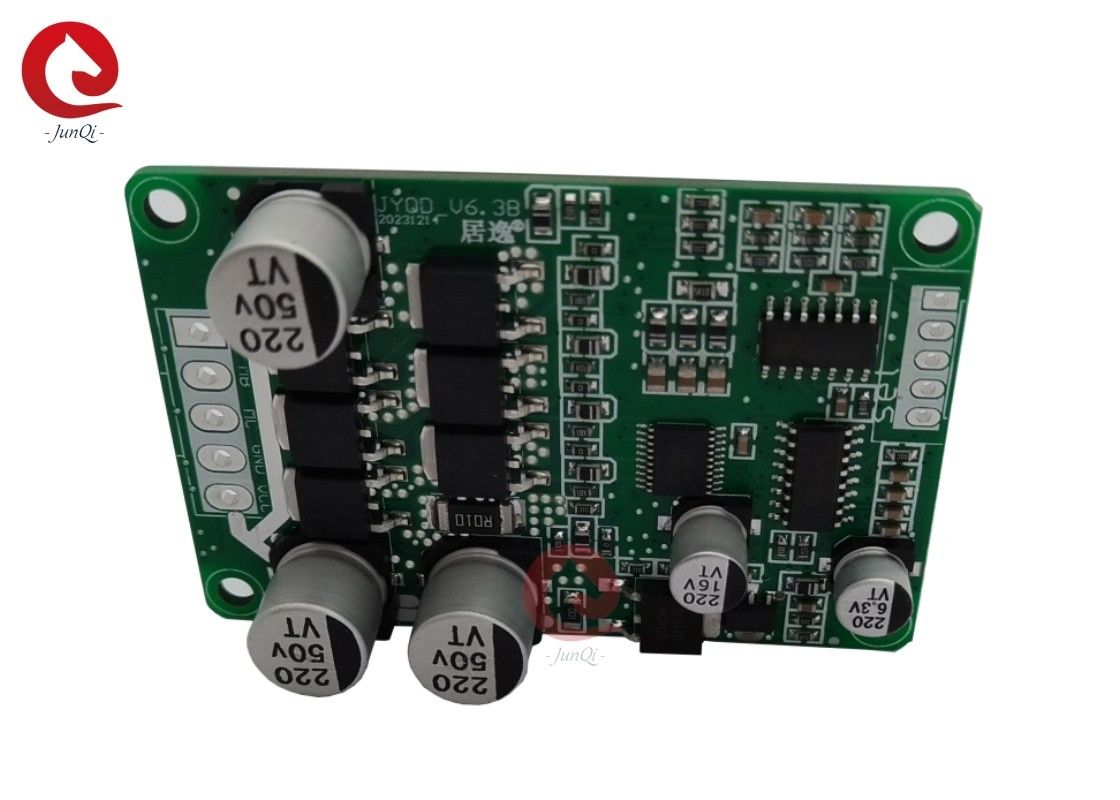

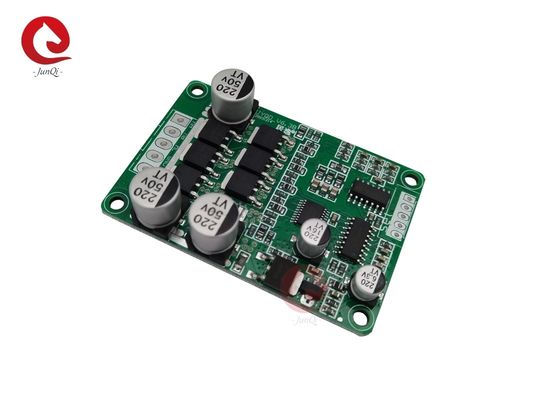

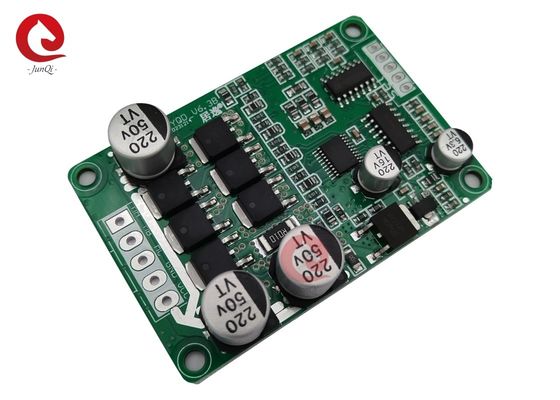

3 pazes DC 7-48V borstelloze motor stuurbord 10A sensorloze motor snelheidsregelaar met PWM-besturing

3 pazes DC 7-48V borstelloze motor stuurbord 10A sensorloze motor snelheidsregelaar met PWM-besturing

Parameters van het bestuurdersbord:

Toelichting op de aanvraag:

1Bevestig dat de spannings- en vermogenseisen van de motor niet hoger zijn dan het bereik van het stuurbord zoals gespecificeerd.
2. Dit stuurbord wordt gebruikt voor 3-fasen borstelloze sensorloze motor, maar niet direct geschikt voor alle 3-fasen borstelloze sensorloze motoren.omkerenDe werkstroom van de motor zonder belasting is te groot, de snelheid is niet stabiel, het rendement is laag en kan niet met belasting worden gestart.)
volgens de werkelijke situatie om het beste rij-effect te bereiken
3.JYQD_V6.3B aandrijflijn is een kaal bord, aandrijflijn met een vermogen van minder dan 100 W. De motor hoeft geen warmteafvoer uit te oefenen, maar moet een normale ventilatie garanderen.
4.Het is verboden de 5V-uitgangspoort op het stuurbord aan te sluiten op externe elektrische apparatuur.Het is alleen geschikt voor het aansluiten van externe potentiometers en schakelaars op dit bord voor snelheidsregeling en omkering.
5.Het signaal op het stuurbord JYQD_V6.3B is het signaal van de motoromzet en de uitgangsstroom is minder dan 5 mA.

Bedradingsdiagram en beschrijving van de poorten:

1- Controleport.
GND Gebruikt voor de interne controle van het bestuurdersbord
VR-snelheidsregelatie-poort. Analoog spanningssnelheidsregulatie 0V-5V snelheidsregulatie, lineaire snelheidsregulatie van laag naar hoog. PWM-snelheidsregulatie moet worden geaard met het stuurbord.
Z/F ️ Roterende richtingsbesturingspoorten.Koppel 5V of geen verbinding in de ene richting, verbind GND in de andere richting.
Signaal Motor snelheid puls signaal uitgangsport, 5V puls signaal
5V

2- Power Port.
P+/VCC ?? DC +
P-/GND DC -
MC Motorische fase C
MB Motorische fase B
MA Motorische fase A

3Let op dat de motorfasedraad en de Halldraad niet te lang zijn.
4- Afstand van de bediening: 2.54mm.3.96 mm.
5. Let op de isolatie tussen de MOSFET en de verwarming of de installatieplaat.

V6.3B Duikplank Afmetingen ((mm):
