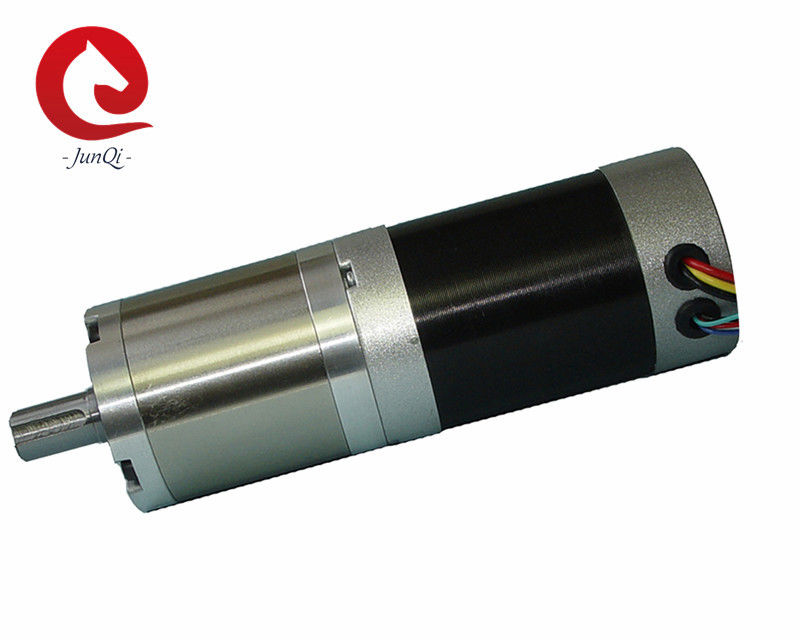

De Motor van de het Lichaamslengte BLDC van NEMA23 94mm met Planetarische Versnellingsbak voor de industriegebied

Productdetails:

Plaats van herkomst:	Changzhou, China
Merknaam:	Junqi
Certificering:	CE, RoHs, REACH
Modelnummer:	JQ57BL94 planetarische versnellingsbakmotor

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	5pcs
Prijs:	Onderhandelbaar
Verpakking Details:	CTN
Levertijd:	4weeks na krijg betaling (basis in bestelling),
Betalingscondities:	T / T, Western Union, Paypal
Levering vermogen:	10000set/month

Contact

Gedetailleerde productomschrijving

Type:	Planetarische Versnellingsbak Brushless gelijkstroom Motor	Modelnummer:	JQ57BL94/56JM450K
Kadergrootte:	57mm	Windend Type:	Ster
Geschatte Torsie:	1.1N.m~45N.m	Aantal Polen:	4/6
Aantal Fase:	3	Nominale spanning:	36VDC
Geschatte Snelheid:	18~1111rpm	Gebruik:	BOOT, Auto, Elektrische Fiets, VENTILATOR, Huistoestel, Automatische Industric
Vorm:	Ronde
Markeren:	94mm de Motor van de Lichaamslengte BLDC , nema 23 bldcmotor , Planetarische Versnellingsbak Brushless gelijkstroom Motor

De Motor van de het lichaamslengte BLDC van NEMA23 94mm met planetarische versnellingsbak, schatte torsie 1.1N.m tot 45N.m

Brushless gelijkstroom-motortechnologie biedt verscheidene voordelen met inbegrip van hoge torsie aan gewichtsverhouding aan, verhoogde efficiency en betrouwbaarheid, verminderd lawaai en langer leven in vergelijking met geborstelde gelijkstroom-motoren. De Deltalijnportefeuille biedt een grote verscheidenheid van BLDC-motorentechnologieën zoals Ingelast, Slotless, Vlakke en Frameless-motoren in grootte van 14 tot 90mm diameter aan

Brushless toestelmotor hebben wij Precisie en transmissieversnellingsbak voor optonal; Planetarische versnellingsbak en aansporingsversnellingsbak voor facultatief; verschillend laadvermogen en vertragingsrantsoen voor facultatief; Rechte en spiraalvormige tanden voor facultatief. Kan ook met aangepast verzoek worden ontworpen en worden vervaardigd.

Eigenschappen:

1. Brede Snelheidswaaier, Vlakke Torsie

2. Compacte en Hoge Macht

3. Uitstekende Snelheidsstabiliteit

4. Hoog rendement en Energie - besparing

Draaddiagram:

Type	Kleur	Functies
UL1430 AWG26	Reb	Vcc
	Blauw	Ha
	Groen	Hb
	Wit	Hc
	Zwart	GND
UL1332 AWG18	Geel	Faseu
	Rood	Fase V
	Zwart	Fase W

Het drijven Motorspecificatie:

Punt	Eenheid	JQ57BL94-3655	JQ57BL94-3650
Aantal polen		4	6
Aantal Fase		3	3
Nominale spanning	VDC	36	36
Zonder commissie Snelheid	t/min	5000	5000
Geschatte Snelheid	t/min	4000	4000
Geschatte Torsie	N.m	0,33	0,6
Geschatte Macht	W	138	249
Piektorsie	N.m	1.0	1.8
Piekstroom	A	16	42
Lijn - - lijnweerstand	ohms@20 ℃	0,45	0,25
Lijn - - lijninductantie	MH	1.5	0,3

** Nota's: Hierboven is de standaardmotor, kunnen wij worden ontworpen &manufactured met aangepast verzoek!!

Mechanische Grootte:

De Motor van de het Lichaamslengte BLDC van NEMA23 94mm met Planetarische Versnellingsbak voor de industriegebied 0

Brushless gelijkstroom-Technische Gegevens van de Toestelmotor:

JQ57BL94-3650/56JM300K de gegevens van de toestelmotor (LD=93.6mm)

Verminderingsverhouding		3.60	4.25	5.33	13	15	18	23	28	43	52	61	72	96	121
Aantal Toesteltreinen		1	1	1	2	2	2	2	2	3	3	3	3	3	3
Versnellingsbaklengte (L)	mm	40.3	40.3	40.3	53.8	53.8	53.8	53.8	53.8	67.2	67.2	67.2	67.2	67.2	67.2
Zonder commissie snelheid	t/min	1389	1176	938	385	333	278	217	179	116	96	82	69	52	41
Geschatte Snelheid	t/min	1111	941	750	308	267	222	174	143	93	77	66	56	42	33
Geschatte Torsie	N.m	1.9	2.3	2.9	6.3	7.3	8.7	11	14	19	23	27	32	42	45
Max.Permissible lading in een korte tijd	N.m	12	12	12	36	36	36	36	36	72	72	72	72	72	72

JQ57BL94-3655/56JM450K de gegevens van de toestelmotor (LD=93.6mm)

Verminderingsverhouding		3.60	4.25	5.33	13	15	18	23	28	43	52	61	72	96	121	154	187	220
Aantal Toesteltreinen		1	1	1	2	2	2	2	2	3	3	3	3	3	3	4	4	4
Versnellingsbaklengte (L)	mm	40,3	40.3	40.3	53.8	53.8	53.8	53.8	53.8	67.2	67.2	67.2	67.2	67.2	67.2	80.6	80.6	80.6
Zonder commissie Snelheid	t/min	1528	1294	1032	423	367	306	239	196	128	106	90	76	57	45	36	29	25
Geschatte Snelheid	t/min	1111	941	750	308	267	222	174	143	93	77	66	56	42	33	26	21	18
Geschatte Torsie	N.m	1.1	1.3	1.6	3.5	4.0	4.8	6.1	7.5	10	13	15	17	23	29	33	40	45
Max.Permissible lading in een korte tijd	N.m	12	12	12	36	36	36	36	36	72	72	72	72	72	72	90	90	90

Wij kunnen de Extra dienst leveren:

Als deze motor niet met uw verzoek aanpast. Gelieve te voelen vrij om met ons te contacteren, kunnen wij aangepaste schacht/het winden/het opzetten flens/kabel/schakelaar maken. Wij zullen de werken met u en uw team zij aan zij een motor ontwerpen die de nauwkeurige behoeften van uw toepassing zal passen. Al Techniek en de Steun worden binnenshuis gedaan.

De toebehorendienst: Rem, schakelaar, Codeur

Aangepast Ontwerp: Het aangepaste Winden, Aangepaste Flens, Aangepaste Schacht….

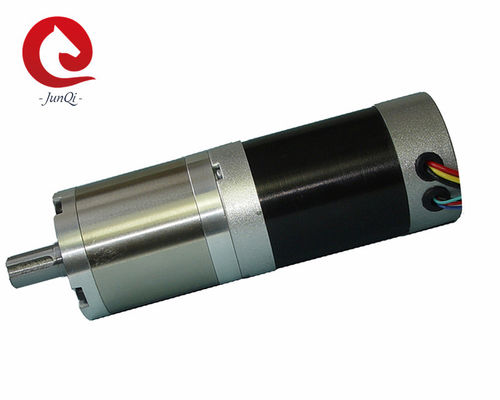

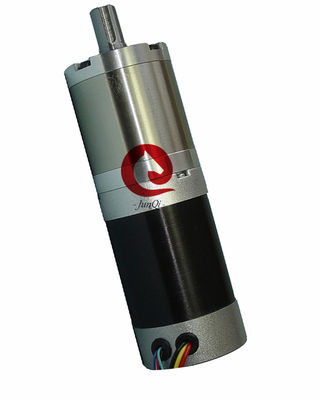

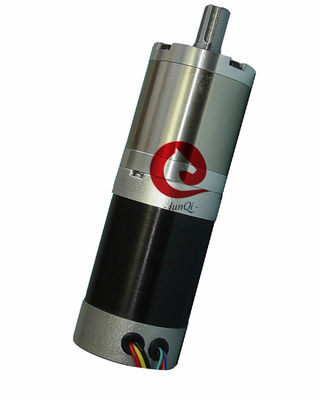

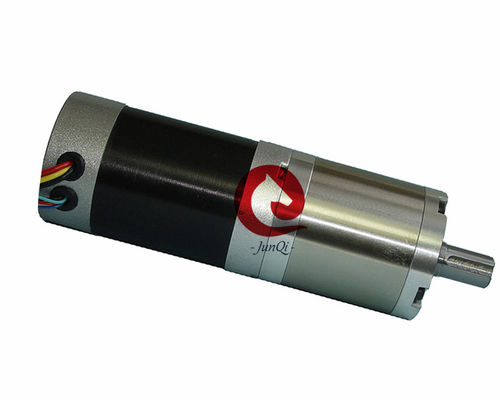

Motorbeelden:

De Motor van de het Lichaamslengte BLDC van NEMA23 94mm met Planetarische Versnellingsbak voor de industriegebied 1
