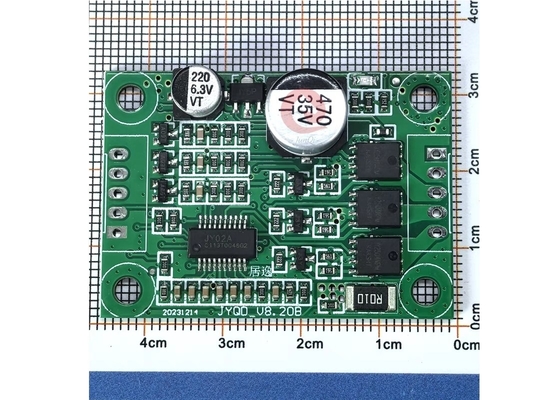

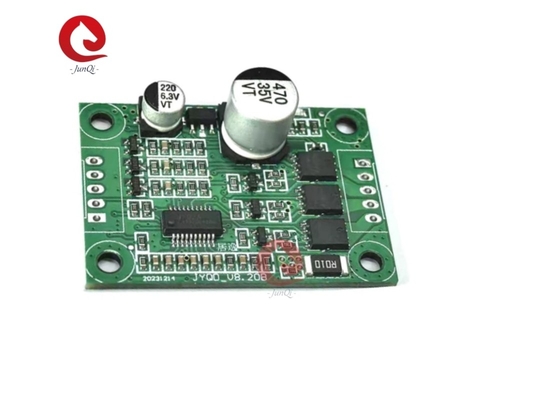

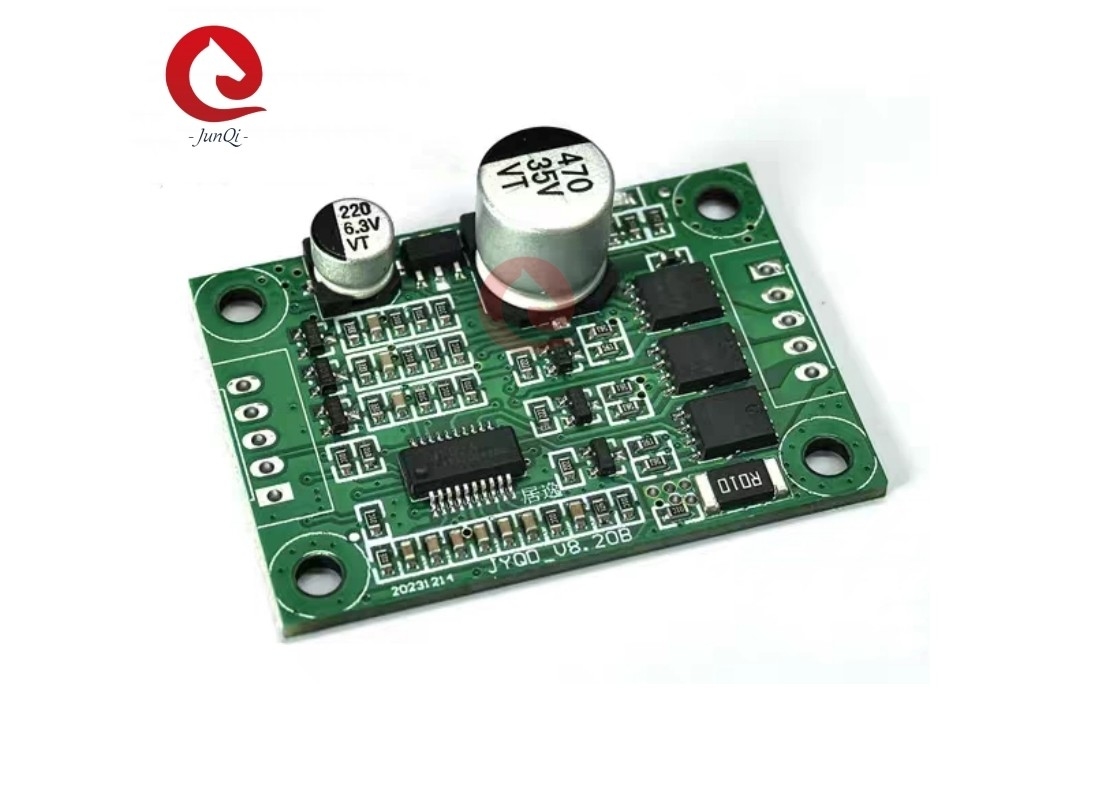

5V~28VDC Max 5A Driver Board JYQD_V8.20B Voor zonder hal BLDC motor

1Bevestig dat de spannings- en vermogenparameters van de motor niet hoger zijn dan het gespecificeerde bereik van het stuurbord.
2Dit stuurbord wordt gebruikt voor 3-fasen borstelloze sensorloze motor, maar is niet geschikt voor alle 3-fasen borstelloze sensorloze motoren rechtstreeks.omkeren, is de werkstroom van de motor zonder belasting te groot, is de snelheid niet stabiel, is het rendement laag en kan niet met belasting worden gestart.) Klanten kunnen de weerstand en capaciteit van het stuurbord afstemmen op de werkelijke situatie om het beste rij-effect te bereiken (contacteer ons, zullen wij technische ondersteuning leveren)
3. JYQD-V8.20B stuurbord is kaal bord zonder behuizing en heatsink. Als het vermogen van de motor onder 36W,het hoeft niet te heatsink toe te voegen,Het moet alleen zorgen voor normale ventilatie en goed isolatieAls het vermogen van de motor meer dan 36 W is, moet er een verwarmingssink worden toegevoegd.
4Let op dat het JYQD-V8.20B-stuurbord geen bescherming tegen omgekeerde verbinding heeft, het zal het stuurbord permanent beschadigen als de polariteitsverbinding omgekeerd wordt.
5De 5V-uitgang op het stuurbord verbiedt het aansluiten van externe apparaten.
6. De terminal ¥M ¥ op het stuurbord van de JYQD-V8.20B is het signaal van de motoromloopimpuls (push-pull-uitgang) en de maximale uitgangsstroom is minder dan 5 mA.

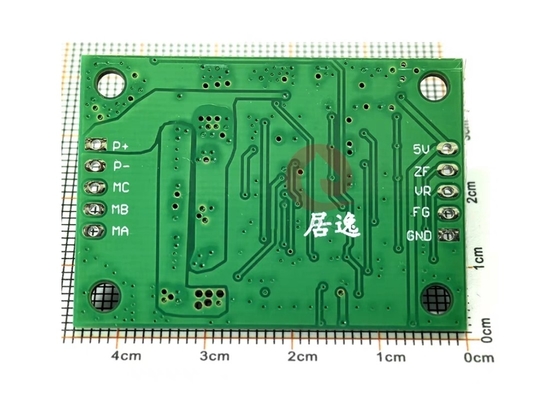

1.Controlepoort

5 V ----- Interne uitgangsspanning van het stuurbord, uitsluitend gebruikt voor potentiometer- en schakelaarsnelheidsregeling en achteruitgang.

Z/F---- Roterende richtingscontroleporten. Verbinding 5V/hoog niveau of geen verbinding is voorwaarts richting, verbinding 0V/laag niveau of verbinding met GND is omgekeerd richting.

VR ----Snelheidsregeling. Analoogspanning lineaire snelheidsregulatie 0.1v -5V, De ingangsweerstand is 20K Ohm, verbinding met GND bij invoer PWM snelheidsregulatie, PWM frequentie:1-20KHZ; Duty cyclus 0-100%

GND √ Gebruikt voor de interne besturing van de aandrijflijn

2Stroompoort.

MA ---- motorische fase A

MB ---- motorische fase B

MC---- motorische fase C

GND----DC-

VCC----DC +

3Gebruik afgeschermde draden als het bestuurdersbord meer dan 50 cm van de motor verwijderd is, anders kan dit leiden tot een abnormaal rijgedrag dat het normale gebruik kan beïnvloeden.



4.Bestuurspoort afstand: 2.54mm, Power poort afstand:2.54 mm



5. Let op de isolatie tussen de MOSFET en de verwarming of de installatieplaat.



Afmetingen:
