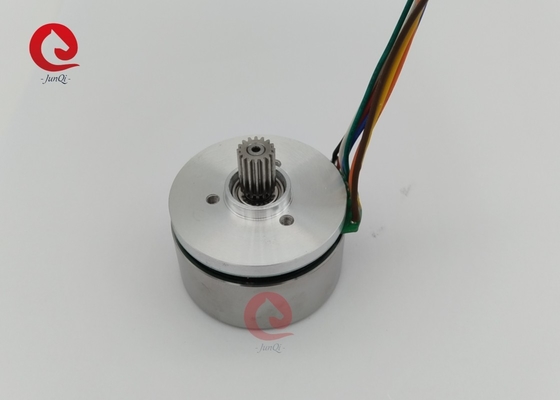

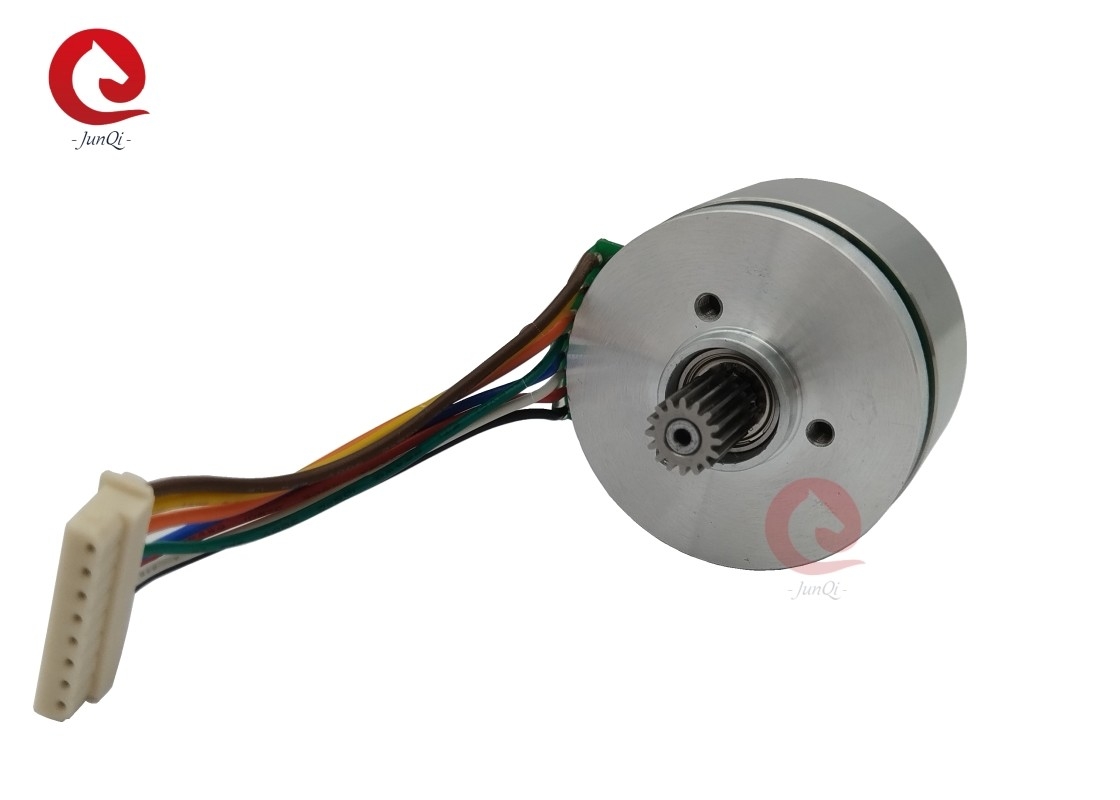

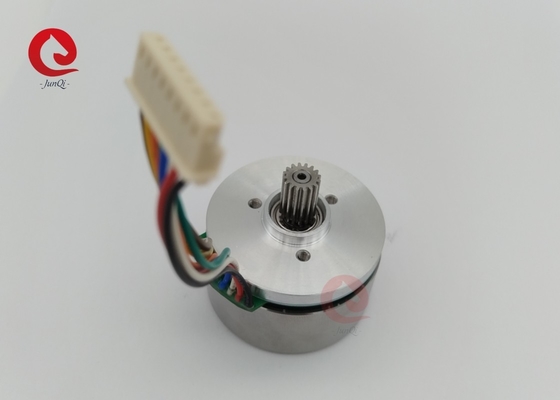

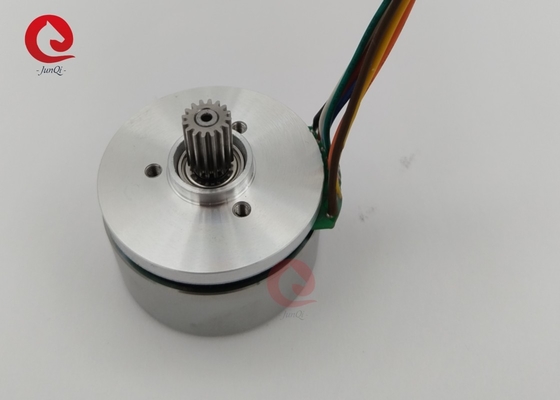

Brushless DC Flat Motors
Het specifieke ontwerp van de externe rotor van de platte borstelloze gelijkstroommotoren geeft deze producten een uitzonderlijke vermogen/volumeverhouding, terwijl ze zeer licht en compact blijven.Deze vlakke DC-motoren met hoog koppel bieden ook bij lage snelheden een zeer goede controle.Onze platte BLDC motoren bieden een grote verscheidenheid aan maten met een verminderde lengte.
Samenvatting van de functies:
1Een breed bereik van snelheidsregeling en een glad koppel.
2Uitstekende snelheidsstabiliteit.
3Kleine grootte, hoge kracht.
4Hoog rendement, lage temperatuurstijging.
Algemene specificatie:
| Artikel 1 |
Specificatie |
| Typ van de wikkeling |
Star Connection |
| Hoek van het Hall-effect |
Elektrische hoek van 120 graden |
| Radial Play |
0.02 mm@450 g |
| Axial Play |
0.14 mm@450 g |
| Max. Radiële kracht |
20N ((10 mm van de flenster) |
| Max.Axiële kracht |
10N |
| Dielectrische sterkte |
600VAC/1S |
| Isolatieweerstand |
100MΩ,500VDC |
| Omgevingstemperatuur |
-20°C~+50°C |
| Isolatie klasse |
Klasse B |
Elektrische aansluiting:
| Pin nr. |
Verbinding |
Functies |
| Pin 1/Pin 6 |
JST B6B-PH-K-S |
GND Hall |
| Pin 2 |
Vcc Hall +5Vdc |
| Pin 3 |
Zaal U |
| Pin 4 |
Zaal V |
| Pin 5 |
Zaal W |
| Pin 2 |
JST B5P-VH |
Fase U |
| Pin 3 |
Fase V |
| Pin 4 |
Fase W |
| Pin 1/Pin 5 |
GND |
Elektrische specificatie:
| Artikel 1 |
Eenheid |
JQ45BLW27-24V-6170A-G01 |
| Aantal palen |
|
16 |
| Aantal fasen |
|
3 |
| Nominale spanning |
VDC |
24 |
| Nominaal koppel |
mN.m |
130 |
| Continu stallingskoppel |
mN.m |
156 |
| Nominale snelheid |
RPM |
4840 |
| Nominaal vermogen |
W |
70 |
| Piekkoppel |
mN.m |
390 |
| Piekstroom |
Een |
11 |
| Lijn tot Lijn weerstand |
ohms@20°C |
0.56 |
| Lijn-op-lijn-inductiviteit |
mH |
0.27 |
| Torkconstante |
mN.m/A |
37.1 |
| Achterste EMF |
Vrms/KRPM |
2.75 |
| Inertie van rotor |
g.cm2 |
180 |
| Motorlengte |
mm |
27 |
| Gewicht |
g |
160 |
**Notes: De motor kan worden ontworpen en geproduceerd op maat!!
Motor afmetingen ((mm):
Vragen:
V: Hoe lang is de doorlooptijd voor bestellingen?
A: Levertyd: 4 weken na ontvangst van de aanbetaling
V: Wat is uw handelsgarantie?
A:100% productkwaliteitsbescherming.
100% product op tijd verzending bescherming.
100% betaling bescherming voor uw gedekte bedrag.
V: Wat is de MOQ?
A: 5 stuks, kleine bestelling welkom.
V: Maak je producten op maat?
A: Ja, we accepteren het.
Vraag: Over Serive na verkoop?
A: Naverkoopdienst 24 uur per dag.
V: Wat moet ik doen als ik niet tevreden ben met uw product?
A: Als er gebreken in de kwaliteit zijn, kunnen we een goede voor u ruilen.
In het algemeen is dit probleem zeldzaam.
V: Wat is de betalingstermijn?
A: T / T en Paypal worden vaker gebruikt, neem contact met ons op voor details
V: Wat is het kwaliteitsniveau van uw product?
A: We produceren goede kwaliteit, weigeren lage kwaliteit te produceren.
