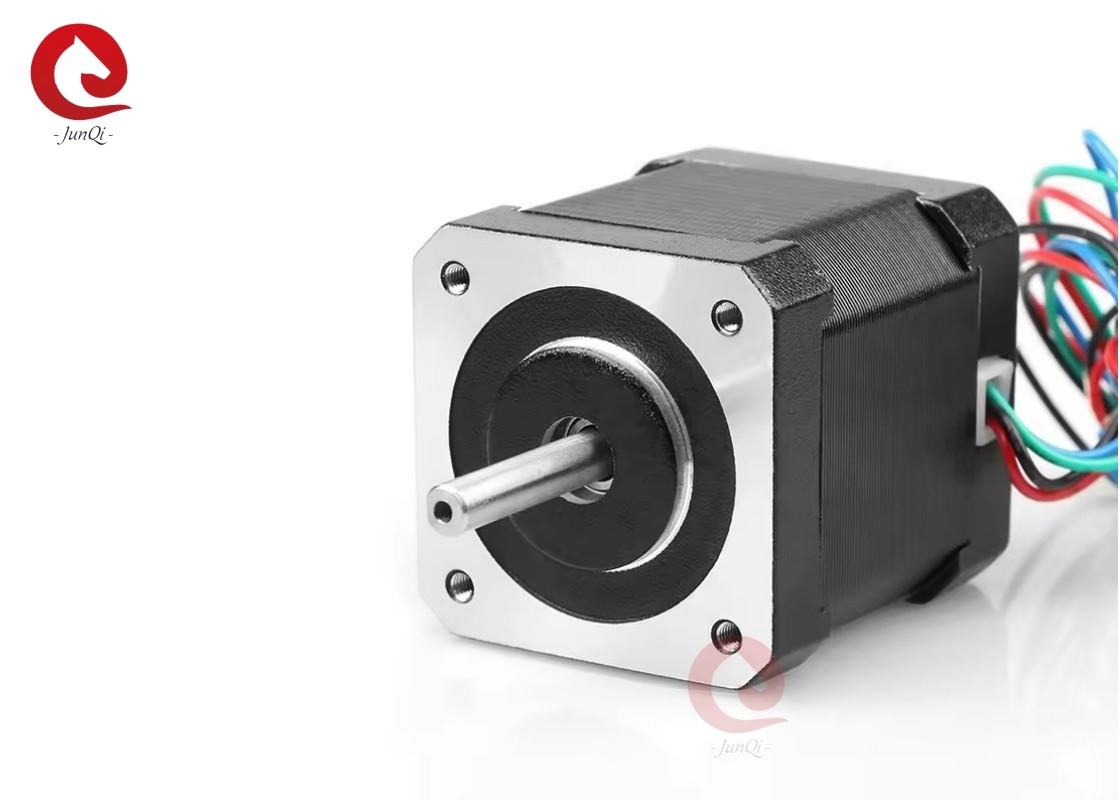

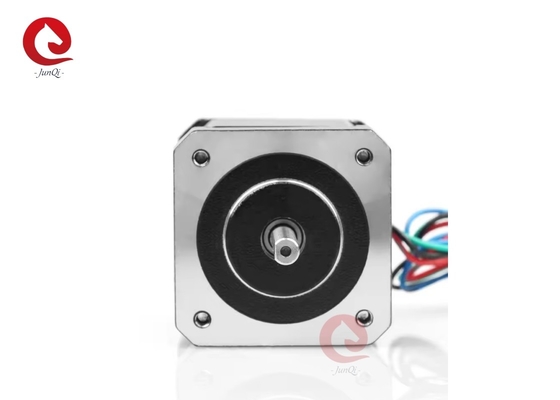

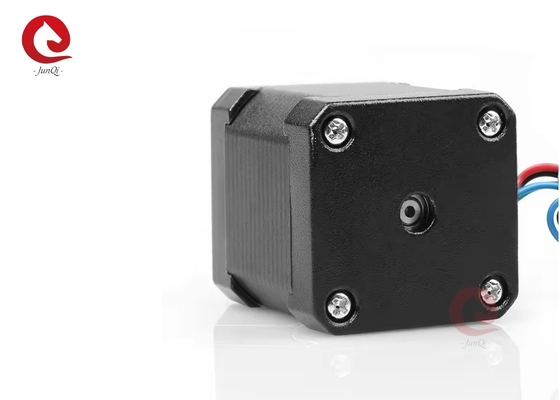

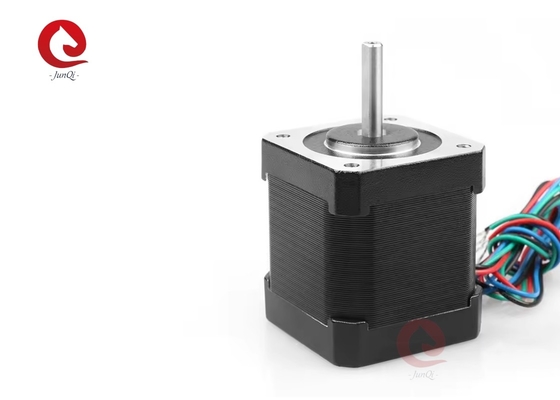

Nema17 42*47mm 0.44N.m 1.68A, 2fase 24VDC Hybride stapsmotor voor industriële machines
Algemene specificatie:
| Artikel 1 | Specificatie |
| Staphoek | 10,8° |
| Steevenhoek nauwkeurigheid | ± 5% ((volledige stap, geen belasting) |
| Radial Play | 0.02 mm@450 g |
| Axial Play | 0.08 mm@450 g |
| Max. Radiële kracht | 28N ((20 mm van de flens) |
| Max.Axiële kracht | 10N |
| Dielectrische sterkte | 600VAC/1S |
| Isolatieweerstand | 100MΩ,500VDC |
| Omgevingstemperatuur | -20°C~+50°C |
| Isolatie klasse | Klasse B |
Elektrische specificaties:
| Model | JQ42STH47-1684A |
| Stroom/fase | 1.68A |
| Weerstand/fase | 1.65Ω |
| Inductaantie/fase | 2.8mH |
| Houdend koppel | 0.44N.m. |
| Verminderend koppel | 0.02 N.m. |
| # van leidingen | 4 |
| Inertie van rotor | 68 g-cm2 |
| Lange | 47 mm |
| Gewicht | 0.35kg |
Afmeting ((mm):
Bedradingsdiagram:
Spannende sequentie:
We kunnen extra service leveren:
Als deze motor niet overeenkomt met uw verzoek. Voel je vrij om contact met ons op te nemen, we kunnen aangepaste as / winding / montage flens / kabel / connector maken.We werken samen met u en uw team om een motor te ontwerpen die past bij de specifieke behoeften van uw toepassing.Alle engineering en ondersteuning wordt intern gedaan.
Service voor accessoires: versnellingsbak, aansluiting
Op maat gemaakte ontwerp: Op maat gemaakte wikkeling, op maat gemaakte flens, op maat gemaakte as....
Motortoepassingsgebieden:
Medisch: spuitpomp, röntgen-oncologische apparatuur/collimatoren; CT; medisch bed, gezichtsmaskermachine; lichamelijke analysator voor handicapapparatuur; fysiotherapeutische apparatuur; injectiepomp; bloedanalysator;Biochemische analysator; Lift voor gehandicapten
Textiel: borduurmachines; platte brei- en weefmachines; schermdrukmachines; spinnmachines; garenspreparaties.
Industriële besturing: CNC; pick-and-place machines, carving machines; printer; industriële analysator; SMT; gravure- en markeerapparatuur.
Logistiek: Logistiek- en opslagapparatuur;ConveyorSystem;ConveyorSystem;Barrier Opening System;Door Opening System.
Huishoudelijke elektrische apparatuur: Verhuizer;Zwembadreiniger;Kafemachine;TV-systeem
Office Automation: Printer, 3D-printer
Automobil: stoelpomp; deuren systeem; luchtdemper/mixer; lamp systeem
