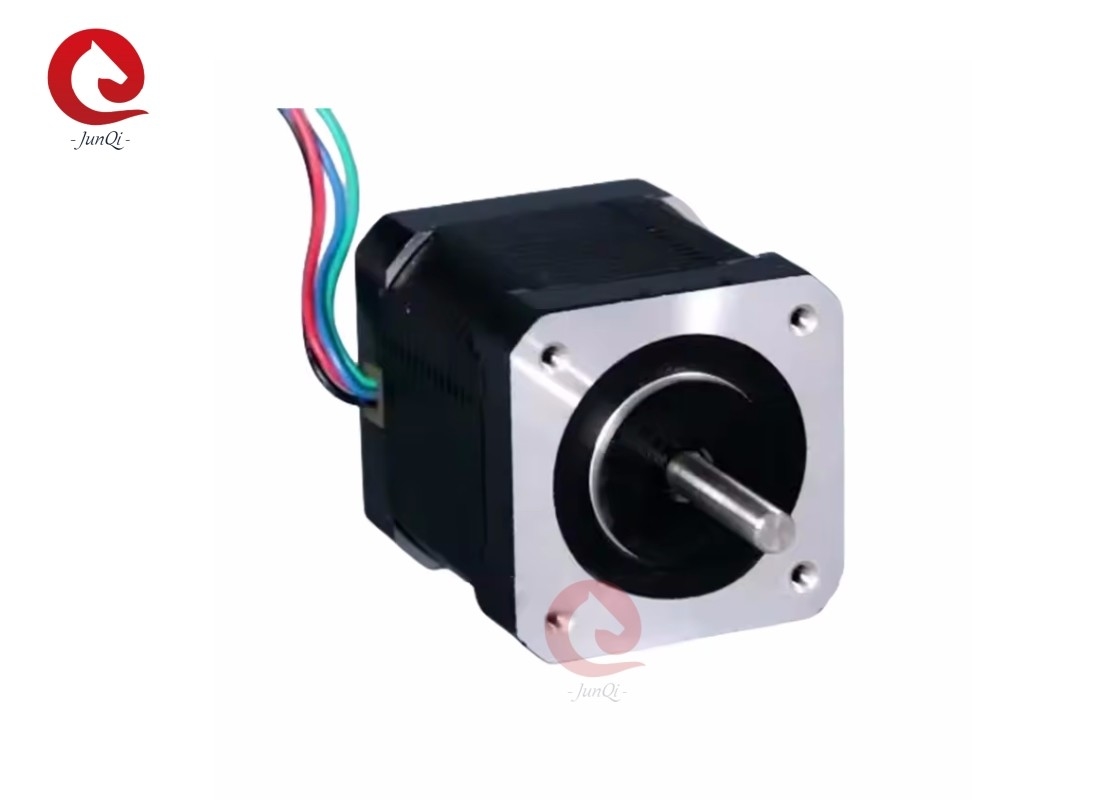

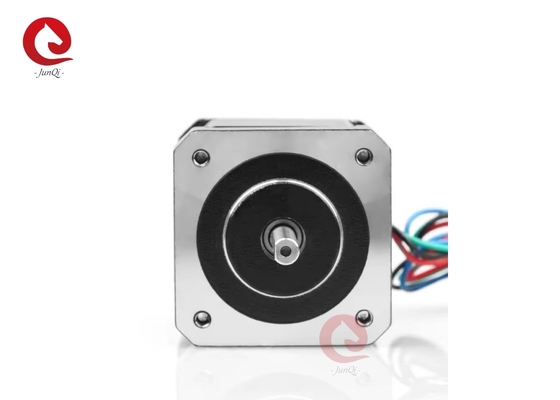

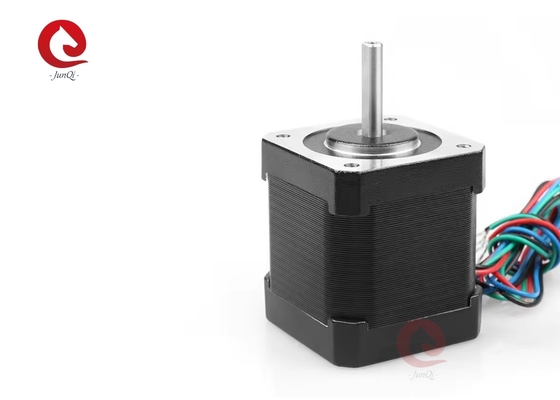

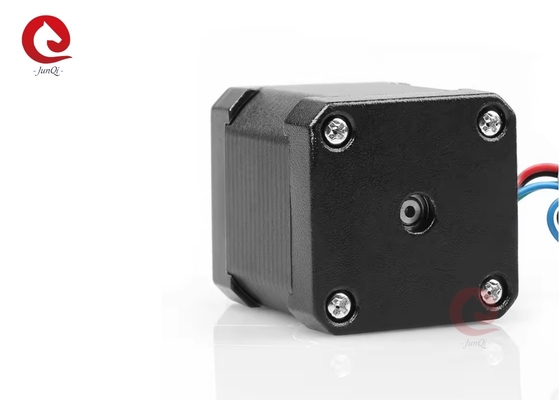

Nema17 1,8° High Torque Hybrid Stepper Motor
Algemene specificatie:
| Artikel 1 |
Specificatie |
| Staphoek |
10,8° |
| Steevenhoek nauwkeurigheid |
± 5% ((volledige stap, geen belasting) |
| Radial Play |
0.02 mm@450 g |
| Axial Play |
0.08 mm@450 g |
| Max. Radiële kracht |
28N ((20 mm van de flens) |
| Max.Axiële kracht |
10N |
| Dielectrische sterkte |
600VAC/1S |
| Isolatieweerstand |
100MΩ,500VDC |
| Omgevingstemperatuur |
-20°C~+50°C |
| Isolatie klasse |
Klasse B |
Elektrische specificaties:
| Model nr. |
Stroom/
Fase
|
Weerstand/
Fase
|
Inductie/
Fase
|
Behoud
Torsen
|
Afremming
Torsen
|
#van
Leads
|
Rotor
Inertie
|
Lange |
Gewicht |
| Eenastig |
Een |
Ω |
mH |
N.m. |
N.m. |
# |
g-cm2 |
mm |
kg |
| JQ42STH25-0404A |
0.4 |
24 |
30 |
0.17 |
0.0075 |
4 |
20 |
26 ± 1 |
0.15 |
| JQ42STH33-0956A |
0.95 |
4.2 |
2.5 |
0.16 |
0.012 |
6 |
35 |
33.5± 1 |
0.22 |
| JQ42STH33-1334A |
1.33 |
2.1 |
2.5 |
0.22 |
0.012 |
4 |
35 |
33.5± 1 |
0.22 |
| JQ42STH38-1206A |
1.2 |
3.3 |
3.2 |
0.26 |
0.015 |
6 |
54 |
39.5± 1 |
0.28 |
| JQ42STH38-1684A |
1.68 |
1.65 |
3.2 |
0.36 |
0.015 |
4 |
54 |
39.5± 1 |
0.28 |
| JQ42STH47-1206A |
1.2 |
3.3 |
2.8 |
0.317 |
0.02 |
6 |
68 |
47.5± 1 |
0.35 |
| JQ42STH47-1684A |
1.68 |
1.65 |
2.8 |
0.44 |
0.02 |
4 |
68 |
47.5± 1 |
0.35 |
| JQ42STH60-1206A |
1.2 |
6 |
7 |
0.56 |
0.028 |
6 |
102 |
60± 1 |
0.5 |
Opmerkingen: De motor kan op aanvraag worden ontworpen en vervaardigd.
Afmetingen ((mm):
Bedradingsdiagram:
Verwijder de koppelcurve:
We kunnen extra service leveren:
Als deze motor niet overeenkomt met uw verzoek. Voel je vrij om contact met ons op te nemen, we kunnen aangepaste as / winding / montage flens / kabel / connector maken.We werken samen met u en uw team om een motor te ontwerpen die past bij de specifieke behoeften van uw toepassing.Alle engineering en ondersteuning wordt intern gedaan.
Service voor accessoires: versnellingsbak, aansluiting
Op maat gemaakte ontwerp: Op maat gemaakte wikkeling, op maat gemaakte flens, op maat gemaakte as....
Motortoepassingsgebieden:
Medisch: spuitpomp, röntgen-oncologische apparatuur/collimatoren; CT; medisch bed, gezichtsmaskermachine; lichamelijke analysator voor handicapapparatuur; fysiotherapeutische apparatuur; injectiepomp; bloedanalysator;Biochemische analysator; Lift voor gehandicapten
Textiel: borduurmachines; platte brei- en weefmachines; schermdrukmachines; spinnmachines; garenspreparaties.
Industriële besturing: CNC; pick-and-place machines, carving machines; printer; industriële analysator; SMT; gravure- en markeerapparatuur.
Logistiek: Logistiek- en opslagapparatuur;ConveyorSystem;ConveyorSystem;Barrier Opening System;Door Opening System.
Huishoudelijke elektrische apparatuur: Verhuizer;Zwembadreiniger;Kafemachine;TV-systeem
Office Automation: Printer, 3D-printer
Automobil: stoelpomp; deuren systeem; luchtdemper/mixer; lamp systeem
