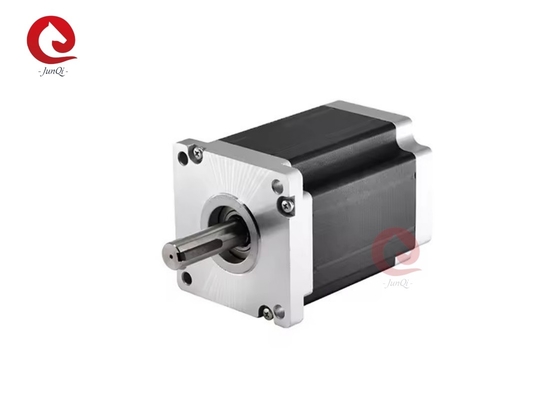

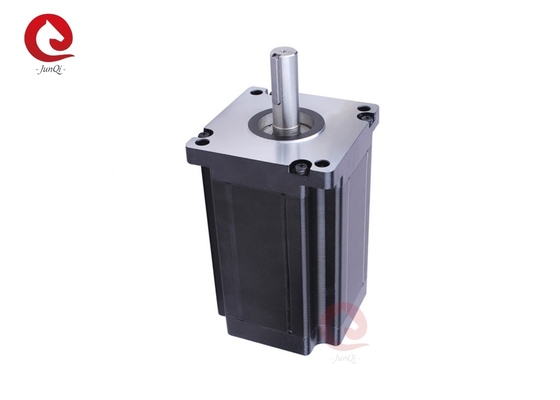

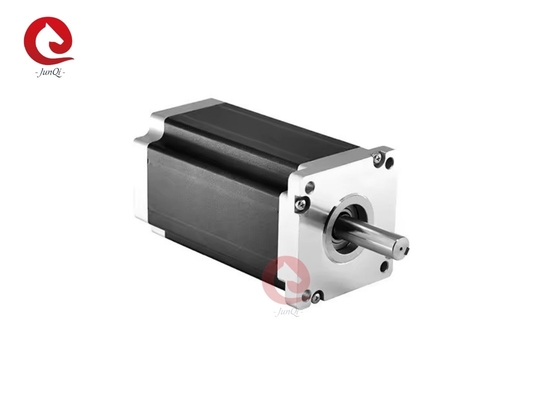

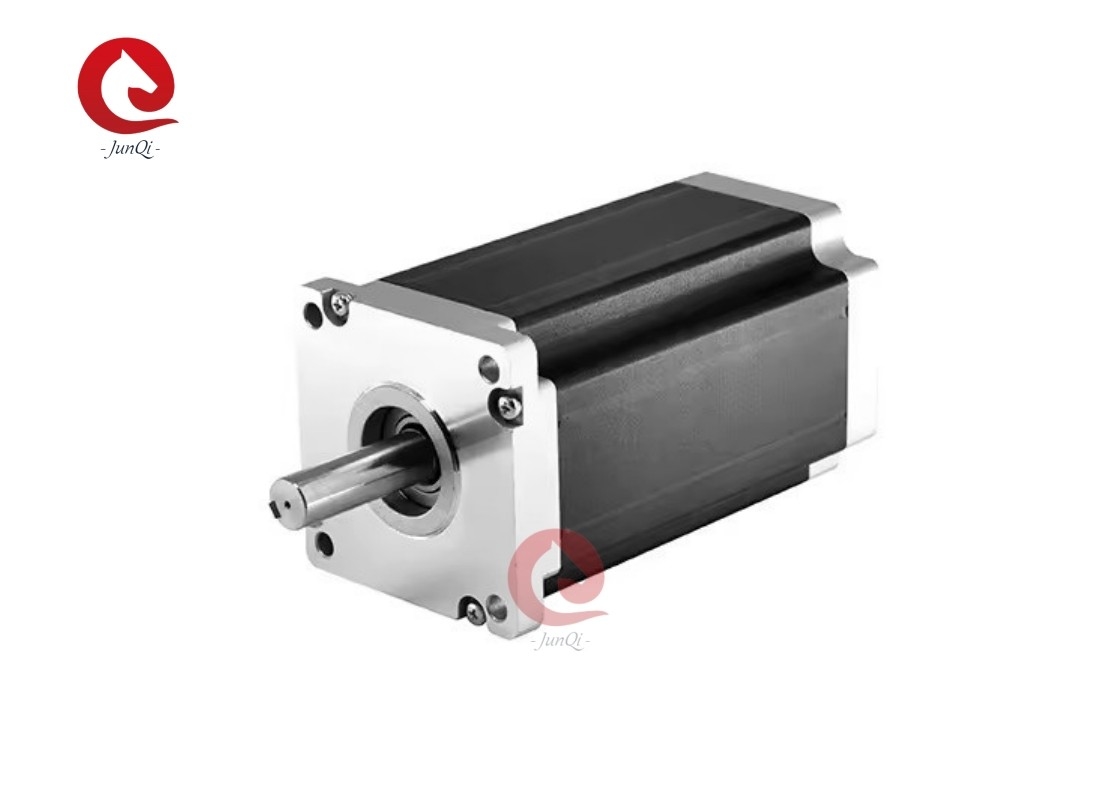

110 mm 3-fase hybride stappenmotor 173 mm Lengte, 4.1A 13,92 N.m CNC-machineonderdelen
Algemene specificatie:
| Artikel 1 |
Specificaties |
| Staphoek |
1.2° |
| Steevenhoek nauwkeurigheid |
± 5% ((volledige stap, geen belasting) |
| Radial Play |
0.02 mm@450 g |
| Axial Play |
0.08 mm@450 g |
| Max. radiële kracht |
330N ((20 mm van de flens) |
| Max.Axiële kracht |
100 N |
| Omgevingstemperatuur |
-20°C+50°C |
| Isolatieweerstand |
100MΩMin.500VDC |
| Dielectrische sterkte |
1800VAC/1s |
| Isolatie klasse |
Klasse B |
Elektrische specificatie:
| Model nr. |
Stroom/
Fase
|
Weerstand/
fase
|
Inductie/
fase
|
Houdend koppel |
Verminderend koppel |
# van leidingen |
Inertie van rotor |
Lengte |
Gewicht |
| Eenastig |
Een |
Ω |
mH |
N.m. |
N.m. |
# |
g-cm2 |
mm |
kg |
| JQ1103P170-01 |
4.1 |
1.96 |
18 |
13.92 |
1.01 |
6 |
10500 |
173 ± 1 |
8 |
Opmerkingen: De moitor kan op aanvraag worden ontworpen en vervaardigd.
Mechanische afmeting ((mm):
Bedradingsdiagram:
Verwijder de koppelcurve:
Vragen:
V: Hoe lang is de doorlooptijd voor bestellingen?
A: Levertyd: 4 weken na ontvangst van de aanbetaling
V: Wat is uw handelsgarantie?
A:100% productkwaliteitsbescherming.
100% product op tijd verzending bescherming.
100% betaling bescherming voor uw gedekte bedrag.
V: Wat is de MOQ?
A: 5 stuks, kleine bestelling welkom.
V: Maak je producten op maat?
A: Ja, we accepteren het.
Vraag: Over Serive na verkoop?
A: Naverkoopdienst 24 uur per dag.
V: Wat moet ik doen als ik niet tevreden ben met uw product?
A: Als er gebreken in de kwaliteit zijn, kunnen we een goede voor u ruilen.
In het algemeen is dit probleem zeldzaam.
V: Wat is de betalingstermijn?
A: T / T en Paypal worden vaker gebruikt, neem contact met ons op voor details
V: Wat is het kwaliteitsniveau van uw product?
A: We produceren goede kwaliteit, weigeren lage kwaliteit te produceren.
