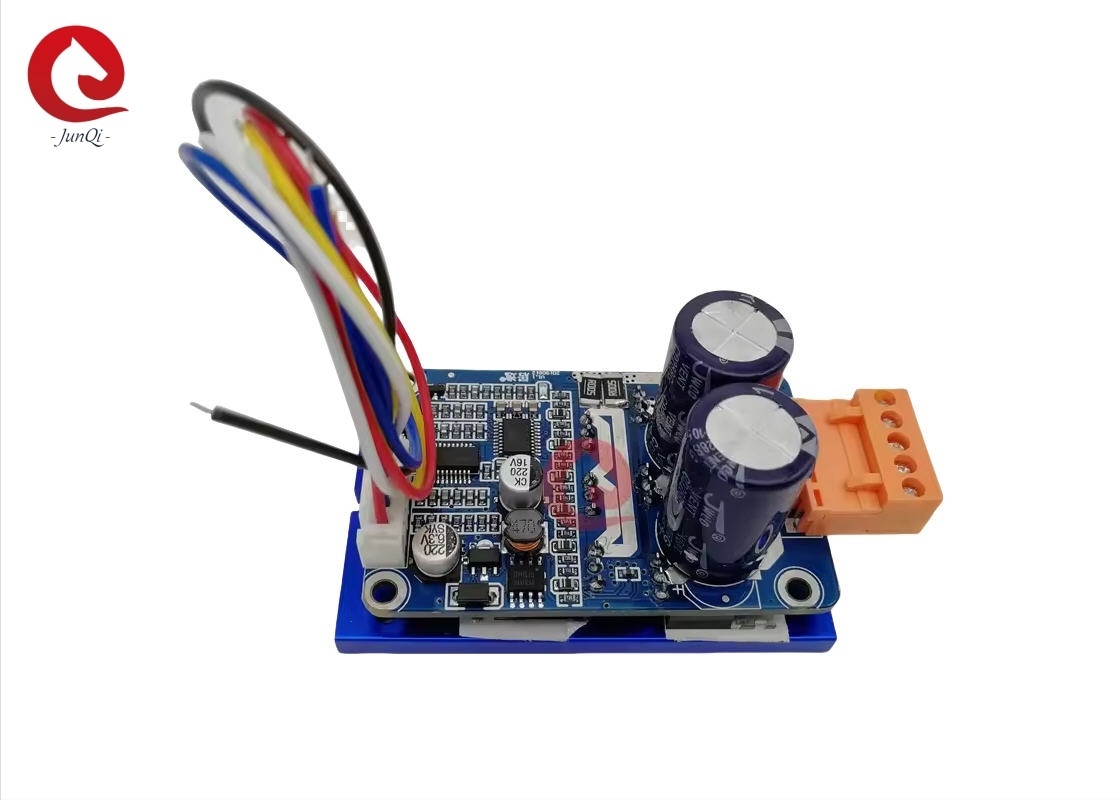

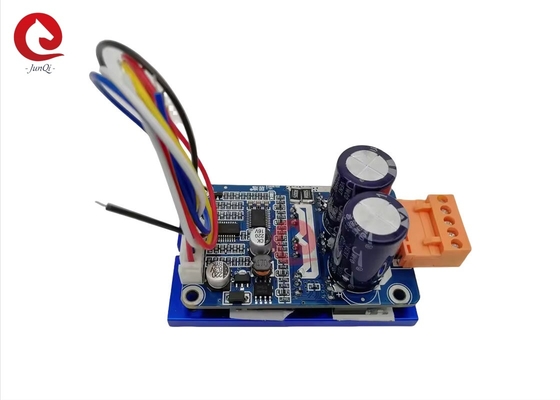

(Voor borstelloze DC-motor zonder sensor
Notities over de aanvraag:
| 1. Bevestig dat de spannings- en vermogenparameters van de motor niet hoger zijn dan het gespecificeerde bereik van het stuurbord. |
|
2. Dit stuurbord wordt gebruikt voor 3-fase borstelloze sensorloze motor, maar niet geschikt voor alle 3-fase borstelloze sensorloze motoren rechtstreeks.omkeren, is de werkstroom van de motor zonder belasting te groot, is de snelheid niet stabiel, is het rendement laag en kan niet met belasting worden gestart.) Klanten kunnen de weerstand en capaciteit van het stuurbord aanpassen aan de werkelijke situatie om het beste rij-effect te bereiken (zie bijlage voor de aanpassing)
|
|

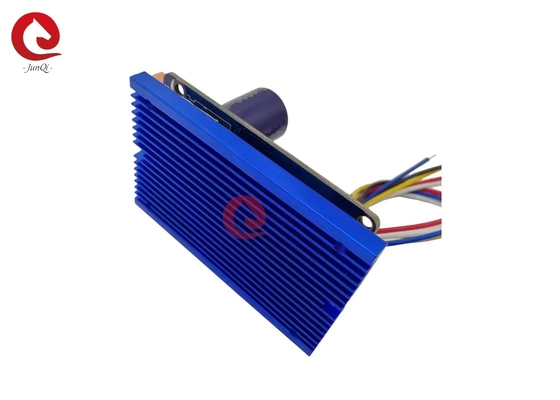

3. JYQD-V8.3E stuurbord is kaal bord zonder behuizing en heatsink.Het moet alleen zorgen voor normale ventilatie en goed isolatieAls het vermogen van de motor meer dan 60 W is, moet er een verwarmingssink worden toegevoegd zoals hieronder beschreven.
|
4Let op dat het stuurbord van de JYQD-V8.3E geen bescherming tegen achteruitgang heeft.
Het zal voor altijdschade aan het stuurbord bij omgekeerde polariteitsverbinding.
5. De 5V-uitgangspoort op het stuurbord verbiedt het aansluiten van een extern apparaat.
aan de externe potentiometer en schakelaar van het bord voor snelheidsregeling en omkering.
6De terminal M op het stuurbord van de JYQD-V8.3E is het signaal van de motoromloopimpuls (push-pull output),
en de maximale uitgangsstroom minder dan 5 mA is.

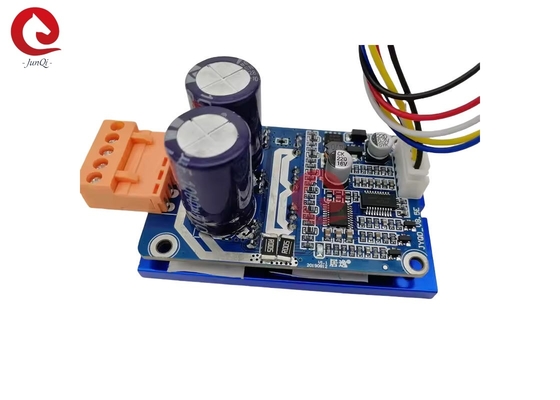

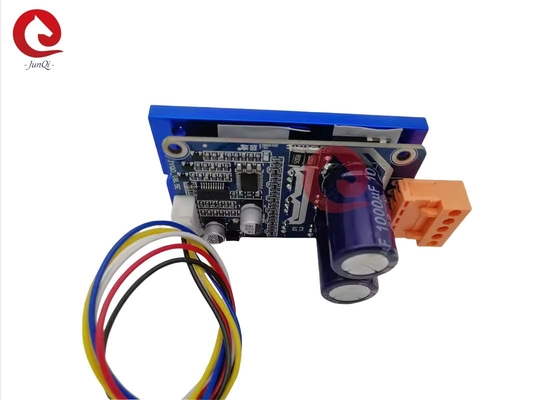

| Modelnummer |
JYQD-V8.5E |
| Operatieve temperatuur. |
-20°85°C |
| Werkspanning |
18V-50V |
| Maximale stroom |
15A |
| Cont.werkstroom |
15A |
| ·PWM-toeregeling |
PWM-frequentie:1-20KHZ; werkcyclus 0-100% |
| Analoogspanningsversnellingsregeling |
0-5V |
| UV / L.V. bescherming |
- Jawel. |
| Snelheidspulssignaaluitgang |
- Jawel. |
Bedradingsdiagram
| 5V |
Interne uitgangsspanning van het stuurbord |
| M |
Motor snelheid puls signaal uitgang poort, 5V puls signaal. |
| Z/F |
Roterende richtingscontroleporten. Verbinding 5V/hoog niveau of geen verbinding is voorwaarts richting, verbinding 0V/laag niveau of verbinding met GND is omgekeerd richting. |
| VR |
Snelheidsregeling. Analoogspanning lineaire snelheidsregulatie 0.1v -5V, De ingangsweerstand is 20K Ohm,verbinden met GND bij ingangs PWM snelheidsregulatie, PWM frequentie:1-20KHZ; Duty cyclus 0-100% |
| GND |
Gebruikt voor de interne besturing van de aandrijflijn |
2Stroompoort.
| MA |
motorfase A |
| MB |
motorfase B |
| MC |
motorische fase C |
| GND |
DC... |
| VCC |
DC + |
3Gebruik afgeschermde draden als het bestuurdersbord meer dan 50 cm van de motor verwijderd is, anders
het kan leiden tot abnormaal rijden, waardoor het normale gebruik wordt beïnvloed.
4.Bestuurspoort afstand: 2.54mm, Power poort afstand:3.96 mm
5. Let op de isolatie tussen de MOSFET en de verwarming of de installatieplaat.
Afmetingen:
