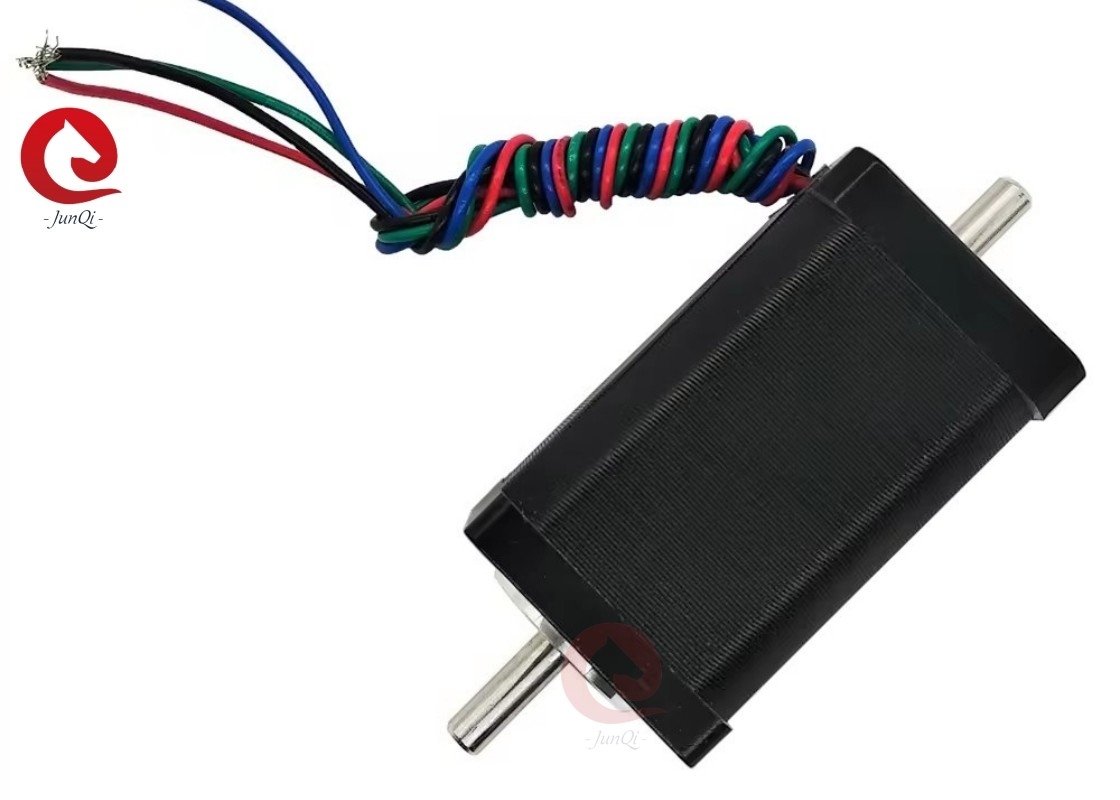

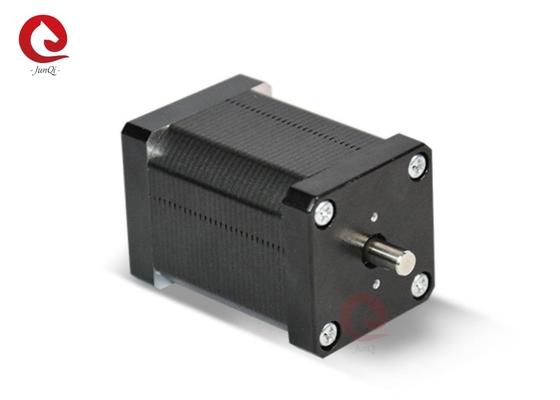

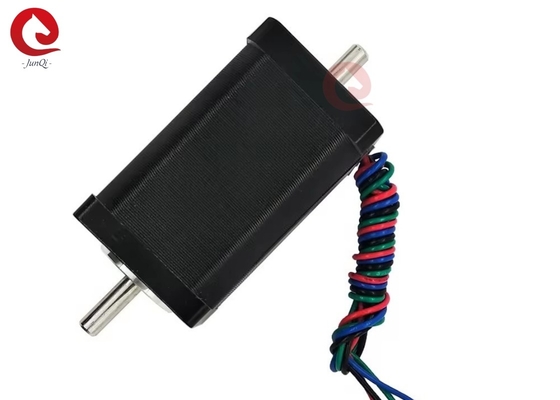

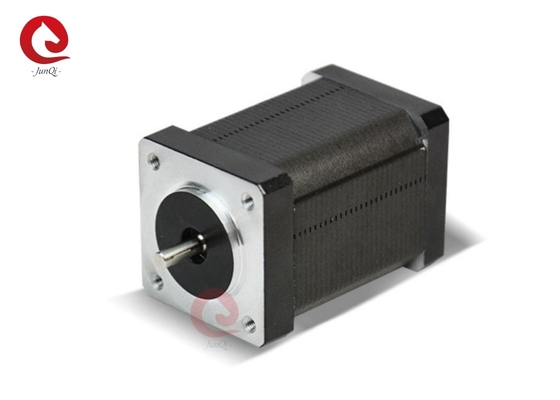

NEMA14 ((35mm) 1.8 Grade 2-fasen stappenmotor
Algemene specificatie:
| Artikel 1 |
Specificatie |
| Staphoek |
10,8° |
| Steevenhoek nauwkeurigheid |
± 5% ((volledige stap, geen belasting) |
| Radial Play |
0.02 mm@450 g |
| Axial Play |
0.08 mm@450 g |
| Max. Radiële kracht |
28N ((20 mm van de flens) |
| Max.Axiële kracht |
10N |
| Dielectrische sterkte |
600VAC/1S |
| Isolatieweerstand |
100MΩ,500VDC |
| Omgevingstemperatuur |
-20°C~+50°C |
| Isolatie klasse |
Klasse B |
Mechanische afmetingen:
Bedradingsdiagram:
Elektrische specificatie:
| Model |
Stroom
Fase
|
Resistentie
Fase
|
Inductievermogen
Fase
|
Behoud
Torsen
|
Afremming
Torsen
|
# van Leads |
Rotor
Inertie
|
Lange |
Gewicht |
| Eén schacht |
Daulf Schacht |
Een |
Ω |
mH |
N.m. |
N.m. |
# |
g-cm2 |
mm |
kg |
| JQ35HB26-0284A |
JQ35HB26-0284B |
0.28 |
26 |
27 |
0.07 |
0.006 |
4 |
10 |
26 ± 1 |
0.13 |
| JQ35HB28-0504A |
JQ35HB28-0504B |
0.5 |
20 |
14 |
0.1 |
0.008 |
4 |
11 |
28 ± 1 |
0.14 |
| JQ35HB36-1004A |
JQ35HB36-1004B |
1.0 |
2.7 |
4.3 |
0.14 |
0.01 |
4 |
14 |
36 ± 1 |
0.18 |
We kunnen extra service leveren:
Als deze motor niet overeenkomt met uw verzoek. Voel je vrij om contact met ons op te nemen, we kunnen aangepaste as / winding / montage flens / kabel / connector maken.We werken samen met u en uw team om een motor te ontwerpen die past bij de specifieke behoeften van uw toepassing.Alle engineering en ondersteuning wordt intern gedaan.
Service voor accessoires: versnellingsbak, aansluiting
Op maat gemaakte ontwerp: Op maat gemaakte wikkeling, op maat gemaakte flens, op maat gemaakte as....
Motortoepassingsgebieden:
Medisch: spuitpomp, röntgen-oncologische apparatuur/collimatoren; CT; medisch bed, gezichtsmaskermachine; lichamelijke analysator voor handicapapparatuur; fysiotherapeutische apparatuur; injectiepomp; bloedanalysator;Biochemische analysator; Lift voor gehandicapten
Textiel: borduurmachines; platte brei- en weefmachines; schermdrukmachines; spinnmachines; garenspreparaties.
Industriële besturing: CNC; pick-and-place machines, carving machines; printer; industriële analysator; SMT; gravure- en markeerapparatuur.
Logistiek: Logistiek- en opslagapparatuur;ConveyorSystem;ConveyorSystem;Barrier Opening System;Door Opening System.
Huishoudelijke elektrische apparatuur: Verhuizer;Zwembadreiniger;Kafemachine;TV-systeem
Office Automation: Printer, 3D-printer
Automobil: stoelpomp; deuren systeem; luchtdemper/mixer; lamp systeem
Vragen:
V: Hoe lang is de doorlooptijd voor bestellingen?
A: Levertyd: 4 weken na ontvangst van de aanbetaling
V: Wat is uw handelsgarantie?
A:100% productkwaliteitsbescherming.
100% product op tijd verzending bescherming.
100% betaling bescherming voor uw gedekte bedrag.
V: Wat is de MOQ?
A: 5 stuks, kleine bestelling welkom.
V: Maak je producten op maat?
A: Ja, we accepteren het.
Vraag: Over Serive na verkoop?
A: Naverkoopdienst 24 uur per dag.
V: Wat moet ik doen als ik niet tevreden ben met uw product?
A: Als er gebreken in de kwaliteit zijn, kunnen we een goede voor u ruilen.
In het algemeen is dit probleem zeldzaam.
V: Wat is de betalingstermijn?
A: T / T en Paypal worden vaker gebruikt, neem contact met ons op voor details
V: Wat is het kwaliteitsniveau van uw product?
A: We produceren goede kwaliteit, weigeren lage kwaliteit te produceren.
