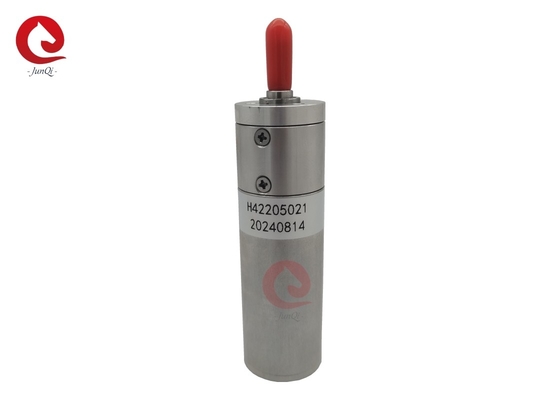

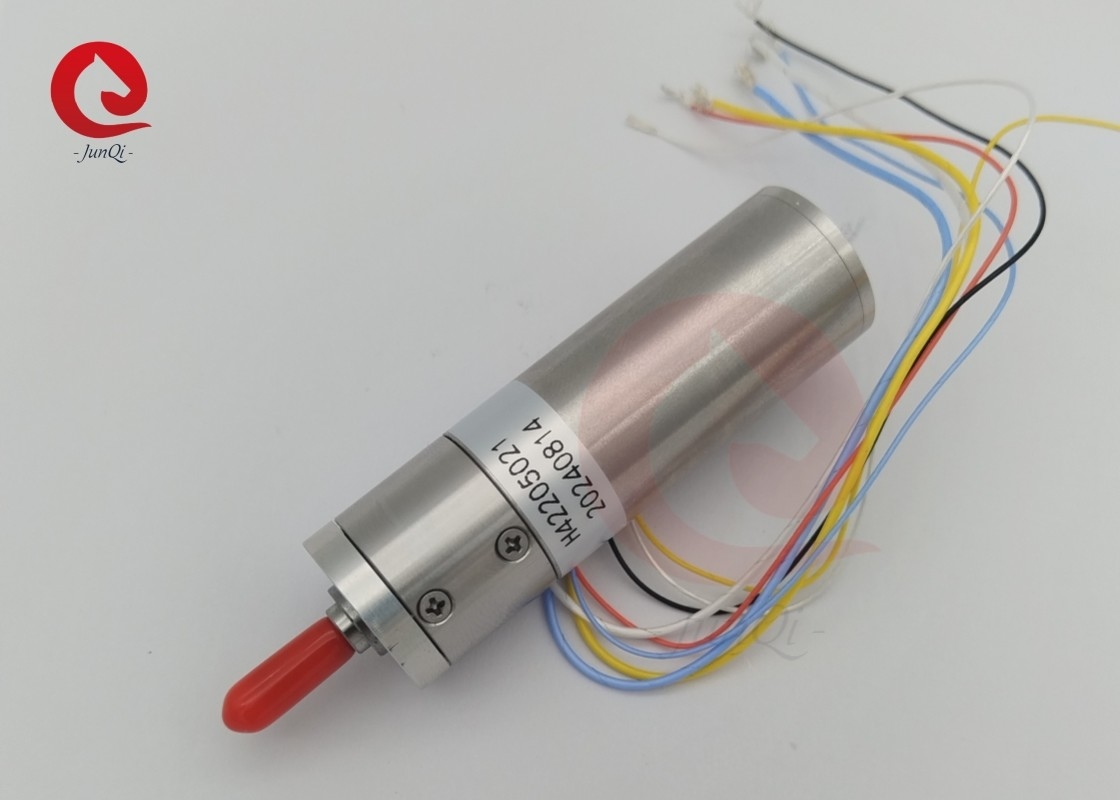

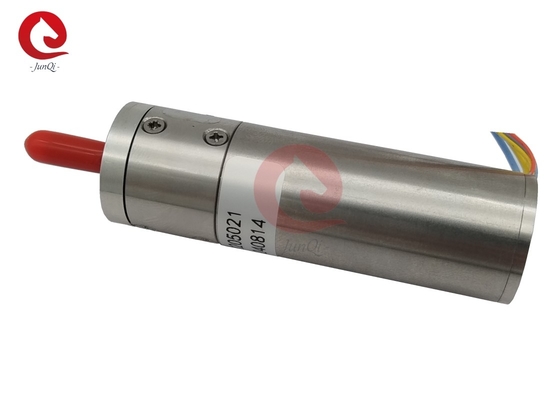

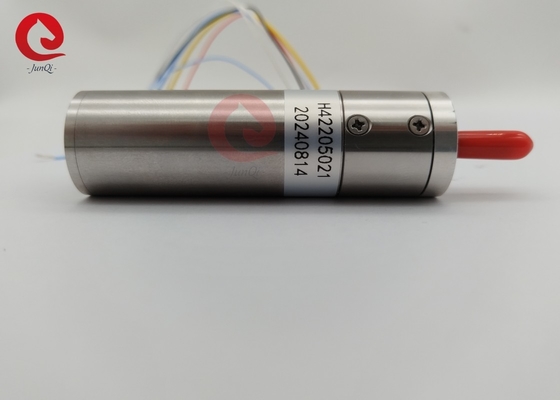

JUNQI 22mm slotloze borstelloze gelijkstroommotor 24V 7700 tpm voor medisch apparaat
JQ22SBL50-G4.29 BLDC versnellingsmotorparameters:
| Model |
Eenheid |
JQ22SBL50-G4.29 (H42205021) |
| Nominale snelheid |
rpm |
7695 |
| Nominaal koppel |
mN.m |
89.93 |
| Verminderingsgraad |
|
4.29 |
| Efficiëntie |
% |
90 |
| Gemiddelde negatieve reactie Geen belasting |
° |
1 |
| Gewicht |
g |
176 |
JQ22SBL50 motorgegevens
| Model |
|
JQ22SBL50 |
| Nominale spanning |
V |
24 |
| Nominale snelheid |
rpm |
33010 ± 10% |
| Nominale stroom ((Max, continue stroom) |
Een |
3.8A |
| Nominaal koppel ((Max.continuous torque) |
mNm |
23.3 |
| Nominaal vermogen |
W |
78.5 |
| Geen laadvermogen |
rpm |
35000±10% |
| Geen belastingstroom |
mA |
230 ± 50% |
| Stallcurrent |
Een |
63.0 |
| Stallingskoppel |
mNm |
409.7 |
| Max.efficiëntie |
% |
88 |
| Terminalweerstand van fase op fase |
Ω |
00,38 ± 10% |
| Terminale inductantie van fase tot fase |
μH
|
128 ± 20% |
| Back-EMF constante |
mV/rpm |
0.68 |
| Dreefmomentconstante |
mNm/A |
6.52 |
| Versnellingsconstante |
rpm/V |
1464 |
| Standaard stroom |
A/MnM |
0.153 |
| Versnellings-/koppelgradiënt |
rpm/mNm |
85.42 |
| Mechanische tijdconstante |
ms |
2.46 |
| Inertie van de rotor |
gcm2 |
2.75 |
| Werktemperatuurbereik |
°C |
-40~+85 |
| Maximum toegestane wikkeling |
°C |
+155 |
| Huismateriaal |
|
roestvrij staal |
| Aantal palen |
|
2 |
| Aantal fasen |
|
3 |
| Gewicht van de motor |
g |
126 |
Motordimensionale tekening:
| Motorlijn 0,5 mm2 |
Hoofdlijn 0,1 mm2 |
| U |
V |
W |
Vhal 5-24.VDC |
GND |
HU |
HV |
HW |
| Geel |
Wit |
Blauw |
Rood |
Zwart |
Geel |
Wit |
Blauw |
We kunnen extra service leveren:
Als deze motor niet overeenkomt met uw verzoek. Voel je vrij om contact met ons op te nemen, we kunnen aangepaste as / winding / montage flens / kabel / connector maken.We werken samen met u en uw team om een motor te ontwerpen die past bij de specifieke behoeften van uw toepassing.Alle engineering en ondersteuning wordt intern gedaan.
Service voor accessoires: rem, aansluiting, encoder
Op maat gemaakte ontwerp: Op maat gemaakte wikkeling, op maat gemaakte flens, op maat gemaakte as....
Vragen:
V: Hoe lang is de doorlooptijd voor bestellingen?
A: Levertyd: 4 weken na ontvangst van de aanbetaling
V: Wat is uw handelsgarantie?
A:100% productkwaliteitsbescherming.
100% product op tijd verzending bescherming.
100% betaling bescherming voor uw gedekte bedrag.
V: Wat is de MOQ?
A: 5 stuks, kleine bestelling welkom.
V: Maak je producten op maat?
A: Ja, we accepteren het.
Vraag: Over Serive na verkoop?
A: Naverkoopdienst 24 uur per dag.
V: Wat moet ik doen als ik niet tevreden ben met uw product?
A: Als er gebreken in de kwaliteit zijn, kunnen we een goede voor u ruilen.
In het algemeen is dit probleem zeldzaam.
V: Wat is de betalingstermijn?
A: T / T en Paypal worden vaker gebruikt, neem contact met ons op voor details
V: Wat is het kwaliteitsniveau van uw product?
A: We produceren goede kwaliteit, weigeren lage kwaliteit te produceren.
De technologie van de borstelloze gelijkstroommotor biedt verschillende voordelen, waaronder een hoge koppel-gewichtsverhouding, verhoogde efficiëntie en betrouwbaarheid, minder lawaai en een langere levensduur in vergelijking met geborste gelijkstroommotoren.
Een van de voordelen van gelijkstroomborstelloze motoren met interne rotor ligt in hun betere verdrijving van de gegenereerde warmte.de fluxdichtheid is hoger en de koppelproductie effectiever en efficiënterDe JUNQI International-slotted BLDC-motoren bieden diameters van 22 tot 86 mm met een nominale koppel van maximaal 2,2 Nm.
