De technologie van de stappenmotor kan een goede keuze zijn wanneer gecontroleerd
Deze kan worden gebruikt als voordeel in toepassingen waarbij u de rotatiehoek, snelheid, positie en synchronisme moet controleren.

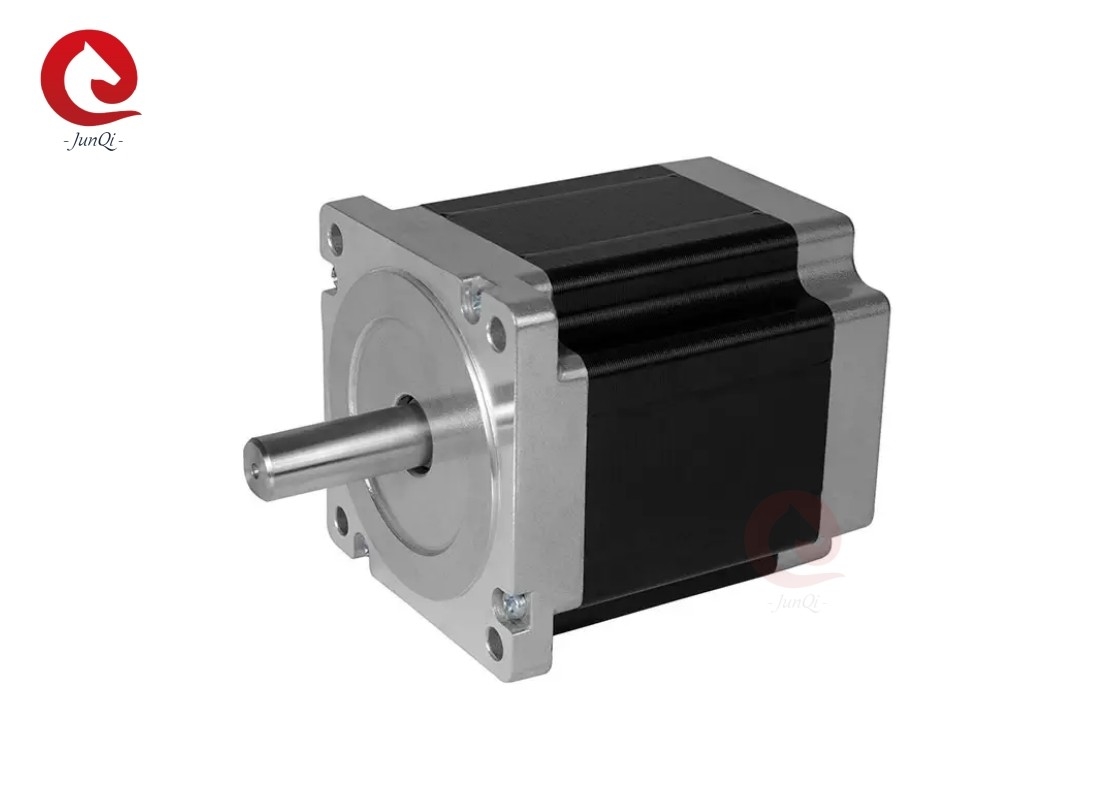

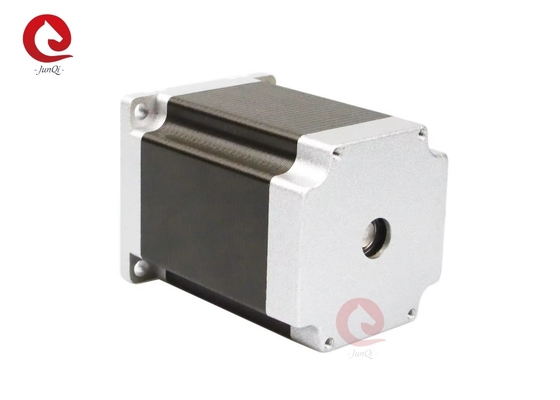

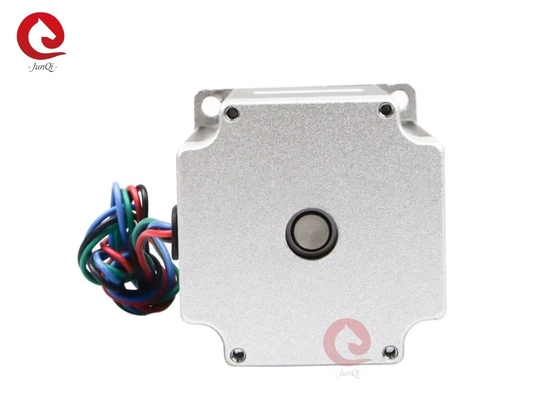

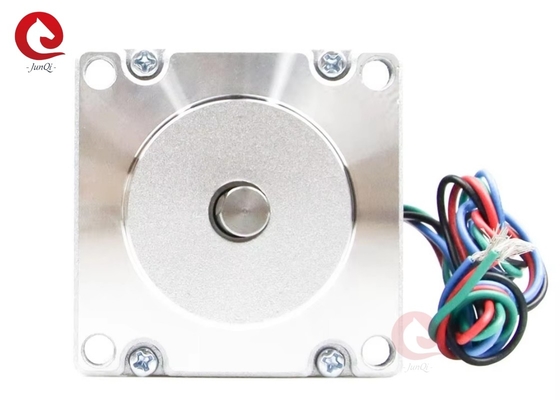

JUNQI INTERNATIONAL biedt een breed aanbod van hoogwaardige micro-stapsmotoren zoals hybride, platte, holle as of IP65-stapsmotoren, in maten van 15 tot 110 mm.Onze stappenmotoren bieden een hoge koppeldichtheid en hoge volume mogelijkheden en al onze modellen zijn aanpasbaar om een van uw specifieke vereisten te beantwoorden.
Algemene specificatie:
| Artikel 1 |
Specificaties |
| Staphoek |
10,8° |
| Steevenhoek nauwkeurigheid |
± 5% ((volledige stap, geen belasting) |
| Radial Play |
0.02 mm@450 g |
| Axial Play |
0.08 mm@450 g |
| Max. Radiële kracht |
220N@20 mm van de flenster |
| Max.Axiële kracht |
60N |
| Dielectrische sterkte |
1200 VAC/s |
| Isolatieweerstand |
100MΩ,500VDC |
| Omgevingstemperatuur |
-20°C~+50°C |
| Isolatie klasse |
Klasse B |
Elektrische parameters:
| Model |
|
Stroom
Fase
|
Resistentie
Fase
|
Inductievermogen
Fase
|
Behoud
Torsen
|
Afremming
Toque
|
#Lead
draad
|
Rotor
Inertie
|
Lange |
Gewicht |
| Eén schacht |
|
Een |
Ω |
mH |
N.m. |
N.m. |
|
g-cm2 |
mm |
kg |
| JQ86STH65-2808A |
unipolair |
2.8 |
1.3 |
3.9 |
2.2 |
0.08 |
8 |
1000 |
65 |
1.7 |
| reeks |
2 |
2.6 |
15.6 |
3.5 |
| parallel |
4 |
0.65 |
3.9 |
3.5 |
| JQ86STH80-4208A |
unipolair |
4.2 |
0.65 |
3 |
3.2 |
0.12 |
8 |
1400 |
80 |
2.3 |
| reeks |
3 |
1.3 |
12 |
4.5 |
| parallel |
6 |
0.325 |
3 |
4.5 |
| JQ86STH118-4208A |
unipolair |
4.2 |
0.99 |
6 |
6 |
0.24 |
8 |
2700 |
118 |
3.8 |
| reeks |
3 |
1.98 |
24 |
8.5 |
| parallel |
6 |
0.495 |
6 |
8.5 |
| JQ86STH156-4208A |
unipolair |
4.2 |
1.25 |
8 |
8.4 |
0.36 |
8 |
4000 |
156 |
5.3 |
| reeks |
3 |
2.5 |
32 |
12 |
| parallel |
6 |
0.63 |
8 |
12 |
De motor kan worden ontworpen en geproduceerd op maat.
Afmetingen (mm):
Bedradingsdiagram:
We kunnen extra service leveren:
Als deze motor niet overeenkomt met uw verzoek. Voel je vrij om contact met ons op te nemen, we kunnen aangepaste as / winding / montage flens / kabel / connector maken.We werken samen met u en uw team om een motor te ontwerpen die past bij de specifieke behoeften van uw toepassing.Alle engineering en ondersteuning wordt intern gedaan.
Service voor accessoires: versnellingsbak, aansluiting
Op maat gemaakte ontwerp: Op maat gemaakte wikkeling, op maat gemaakte flens, op maat gemaakte as....
Motortoepassingsgebieden:
Medisch: spuitpomp, röntgen-oncologische apparatuur/collimatoren; CT; medisch bed, gezichtsmaskermachine; lichamelijke analyseapparatuur voor gehandicapten; fysiotherapieapparatuur;InjectiepompBloedanalysator, biochemische analysator, lift voor gehandicapten
Textiel: borduurmachines; platte breimachines; schermdrukmachines; spinnmachines; garenspreparaties.
Industriële besturing: CNC; pick-and-place machines, carving machines; printer; industriële analysator; SMT; gravure- en markeerapparatuur.
Logistiek: Logistiek en opslagapparatuur;ConveyorSystem;ConveyorSystem;Barrier Opening System;Door Opening System.
Huishoudelijke elektrische apparatuur: verhuizer; zwembadreiniger; koffiezetapparaat; tv-systeem
Office Automation: Printer, 3D-printer
Automobil: stoelpomp; deuren systeem; luchtdemper/mixer; lamp systeem
