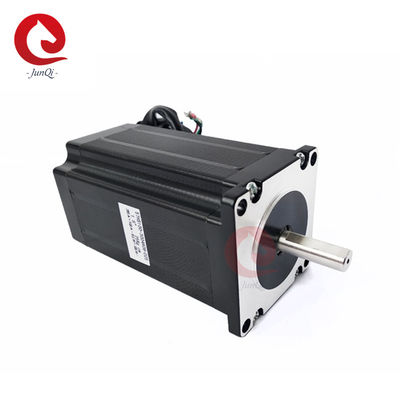

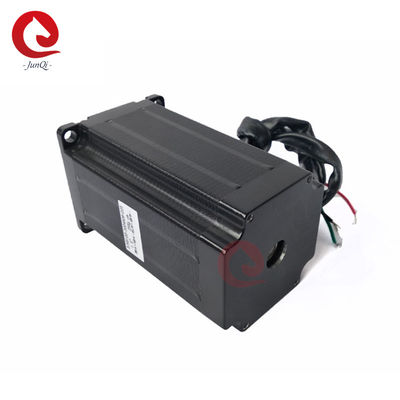

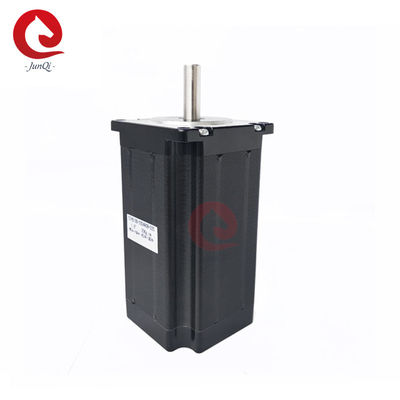

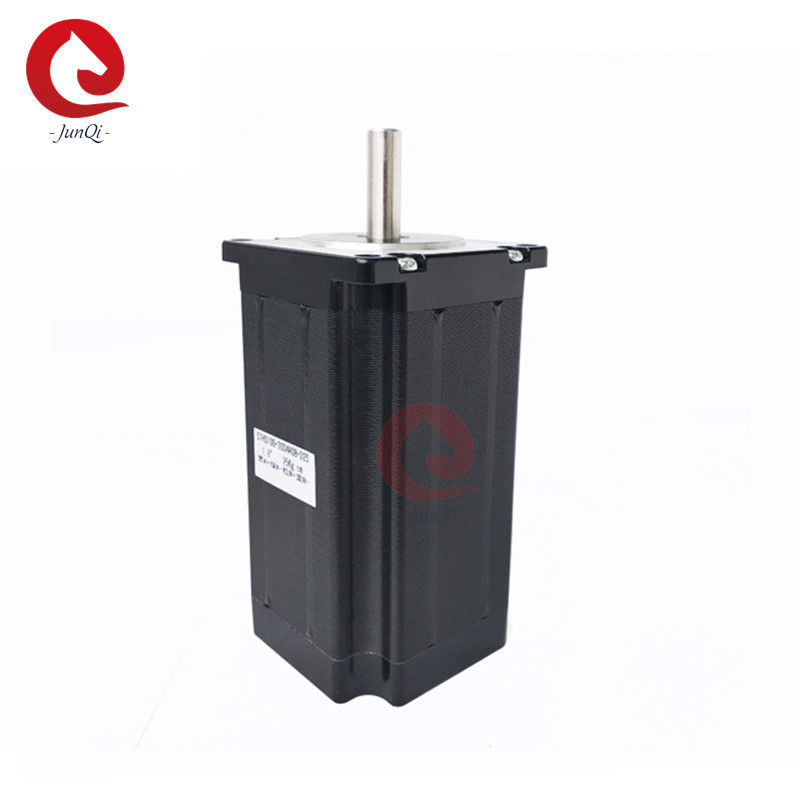

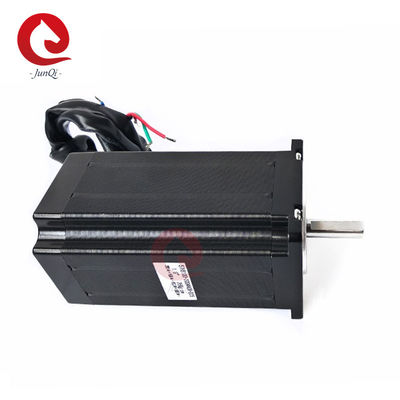

JQ57HS100-3004 Nema23 Elektrische Stappenmotor, 57mm 1.8 Graad 2 Fase 2.5N.m Koppel Stappenmotor Voor CNC Onderdelen
Snelle details:
| Item |
Specificaties |
| Staphoek Nauwkeurigheid |
±5% |
| Weerstand Nauwkeurigheid |
±10% |
| Inductantie Nauwkeurigheid |
±20% |
| Temperatuurstijging |
80℃ Max |
| Omgevingstemperatuur |
-20℃～+50℃ |
| Diëlektrische Sterkte |
100MΩMin.500VDC |
| Diëlektrische Sterkte |
500VAC voor een minuut |
| As Radiale Speling |
0.02Max.(450g-belasting) |
| As Axiale Speling |
0.08Max.(450g-belasting) |
Mechanische Afmetingen en Elektrische Aansluiting:
Elektrische Specificatie:
| Modelnummer |
Stap
Hoek
(°) |
Nominaal
Spanning
(V) |
Nominaal
Stroom
(A) |
Fase
Weerstand
(Ω) |
Fase
Inductantie
(mH) |
Koppel
(Kg.cm) |
Vasthoud
Koppel
(g.cm Max) |
Rotor
Traagheid
(g.cm²) |
Motor
Lengte
(mm) |
Aantal draden |
Motor
Gewicht
(Kg) |
| JQ57HS41-2004 |
1.8 |
2 |
2 |
1 |
1.2 |
3.2 |
210 |
120 |
41 |
4 |
0.45 |
| JQ57HS41-1004 |
1.8 |
5.4 |
1 |
5.4 |
9.5 |
5.5 |
210 |
120 |
41 |
4 |
0.45 |
| JQ57HS41-2004 |
1.8 |
2 |
2 |
1 |
2.2 |
5 |
210 |
120 |
41 |
4 |
0.45 |
| JQ57HS51-1504 |
1.8 |
2.4 |
1.5 |
1.6 |
3.8 |
8.2 |
360 |
275 |
51 |
4 |
0.65 |
| JQ57HS51-2004 |
1.8 |
2.4 |
2 |
1.2 |
3 |
9 |
360 |
275 |
51 |
4 |
0.65 |
| JQ57HS51-2006 |
1.8 |
2 |
2 |
1 |
1.6 |
7 |
360 |
275 |
51 |
6 |
0.65 |
| JQ57HS56-1504 |
1.8 |
5.7 |
1.5 |
3.8 |
12 |
13.5 |
400 |
300 |
56 |
4 |
0.7 |
| JQ57HS56-3004 |
1.8 |
2.85 |
3 |
0.95 |
2.8 |
12 |
400 |
300 |
56 |
4 |
0.7 |
| JQ57HS56-2006 |
1.8 |
3.6 |
2 |
1.8 |
2.8 |
9 |
400 |
300 |
56 |
6 |
0.7 |
| JQ57HS64-3004 |
1.8 |
3.9 |
3 |
1.3 |
2.2 |
15 |
500 |
380 |
64 |
4 |
0.8 |
| JQ57HS76-2004 |
1.8 |
8.6 |
2 |
4.3 |
16.2 |
24 |
680 |
480 |
76 |
4 |
1 |
| JQ57HS76-3004 |
1.8 |
2.7 |
3 |
0.9 |
3.5 |
20 |
680 |
480 |
76 |
4 |
1 |
| JQ57HS76-4004 |
1.8 |
2.4 |
4 |
0.6 |
2.2 |
20 |
680 |
480 |
76 |
4 |
1 |
| JQ57HS82-3004 |
1.8 |
4.2 |
3 |
1.4 |
5 |
22 |
700 |
510 |
82 |
4 |
1.2 |
| JQ57HS82-4004 |
1.8 |
3 |
4 |
0.75 |
3.5 |
20 |
700 |
510 |
82 |
4 |
1.2 |
| JQ57HS100-3004 |
1.8 |
3 |
3 |
1 |
4.5 |
25 |
1000 |
680 |
100 |
4 |
1.4 |
| JQ57HS112-3004 |
1.8 |
3.9 |
3 |
1.3 |
6.5 |
30 |
1200 |
800 |
112 |
4 |
1.7 |
| JQ57HS112-3504 |
1.8 |
2.45 |
3.5 |
0.7 |
3 |
28 |
1200 |
800 |
112 |
4 |
1.7 |
| Bovenstaande alleen voor representatieve producten, producten met speciale verzoeken kunnen worden gemaakt volgens het verzoek van de klant. |
**Opmerkingen: Bovenstaande is een standaard motor, we kunnen worden ontworpen & vervaardigd met aangepaste verzoeken!!
Motordetails:
We kunnen Extra service leveren:
Als deze motor niet overeenkomt met uw verzoek. Neem gerust contact met ons op, we kunnen aangepaste as / wikkeling / montageflens / kabel / connector maken. We zullen zij aan zij met u en uw team werken om een motor te ontwerpen die precies past bij de behoeften van uw toepassing. Alle engineering en ondersteuning gebeurt in-house.
Accessoireservice: versnellingsbak, connector
Aangepast ontwerp: Aangepaste wikkeling, Aangepaste flens, Aangepaste as....
Professionele fabriek:
Certificaat Foto's :
Verpakking:
Transport:
Motor Toepassingsgebieden:
FAQ:
V: Hoe lang is de doorlooptijd van bestellingen?
A: Doorlooptijd: 4 weken na ontvangst van de aanbetaling
V: Wat is uw handelsverzekering?
A: 100% productkwaliteitsbescherming.
100% product op tijd verzendbescherming.
100% betalingsbescherming voor uw gedekte bedrag.
V: Wat is Moq?
A: 5 STUKS. Kleine bestelling welkom.
V: Maakt u een aangepast product?
A: Ja, we accepteren het.
V: Over After Sales Service?
A: After Sales Services 24/7.
V: Wat moet ik doen als ik niet tevreden ben met uw product?
A: Als er defecten zijn in de kwaliteit, kunnen we een goede voor u omruilen.
Over het algemeen is dit probleem zeldzaam.
V: Wat is de betalingstermijn?
A: T/T en Paypal worden meer gebruikt, neem contact met ons op voor details
V: Wat is het kwaliteitsniveau van uw product?
A: We produceren goede kwaliteit, weigeren om lage kwaliteit te produceren.
