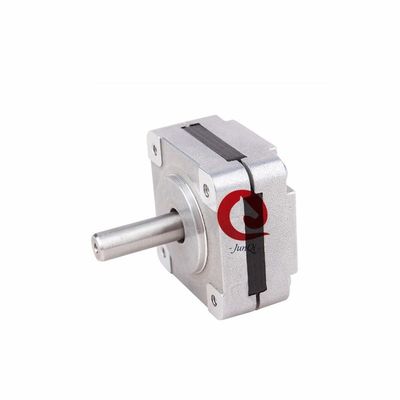

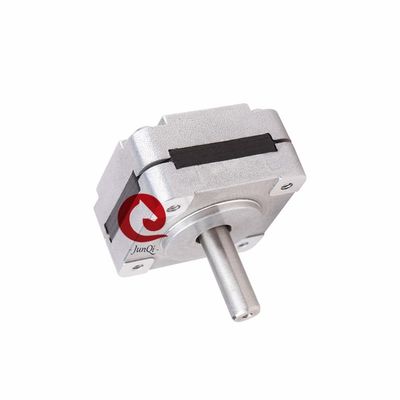

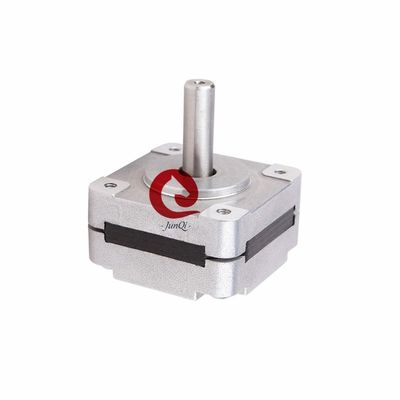

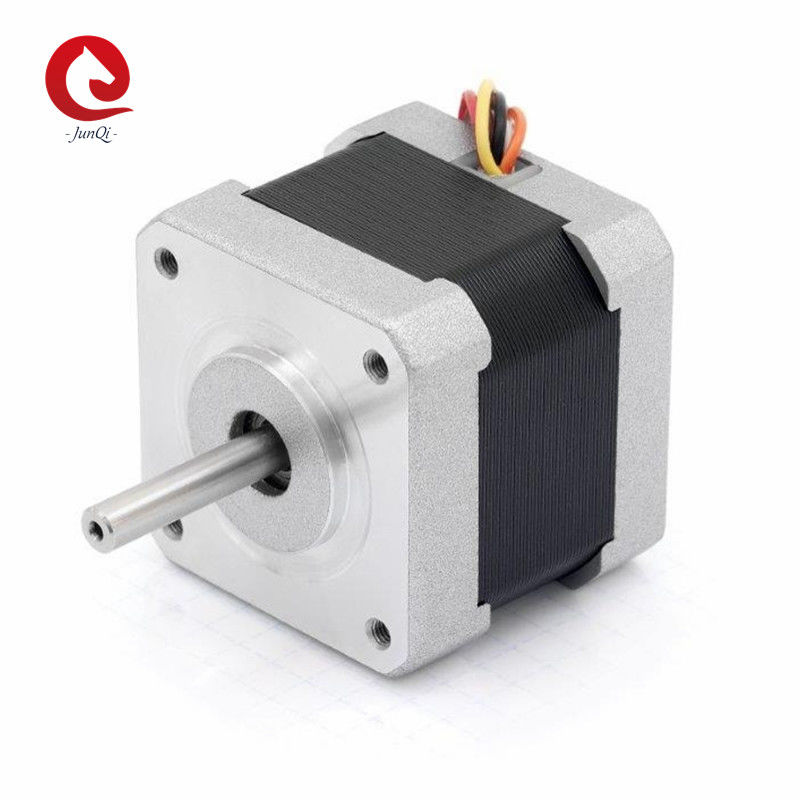

NEMA16 ((39mm) 1.8 graad 2-fases stappenmotor
Kenmerken:
1- Lage traagheid, snelle reactie.
2. Hoog koppel, hoog rendement
3. Lage trillingen, lage geluid
4Kleine grootte
Algemene specificatie:
| Artikel 1 |
Specificatie |
| Staphoek |
10,8° |
| Steevenhoek nauwkeurigheid |
± 5% ((volledige stap, geen belasting) |
| Radial Play |
0.02 mm@450 g |
| Axial Play |
0.08 mm@450 g |
| Max. Radiële kracht |
28N ((20 mm van de flens) |
| Max.Axiële kracht |
10N |
| Dielectrische sterkte |
600VAC/1S |
| Isolatieweerstand |
100MΩ,500VDC |
| Omgevingstemperatuur |
-20°C~+50°C |
| Isolatie klasse |
Klasse B |
Snelle details:
| Model |
Grootte van het frame |
Fase |
Type as |
Lichaamslengte
(mm)
|
Houdend koppel
(Nm)
|
Nominale stroom
(A)
|
| JQ39HB44-0304A |
NEMA16 ((39mm) |
2 |
Eén schacht |
44 |
0.28 |
0.3 |
| JQ39HB38-0806A |
NEMA16 ((39mm) |
2 |
Eén schacht |
38 |
0.2 |
0.8 |
| JQ39HB38-0504A |
NEMA16 ((39mm) |
2 |
Eén schacht |
38 |
0.29 |
0.5 |
| JQ39HB34-0306A |
NEMA16 ((39mm) |
2 |
Eén schacht |
34 |
0.13 |
0.3 |
| JQ39HB34-0404A |
NEMA16 ((39mm) |
2 |
Eén schacht |
34 |
0.21 |
0.4 |
| JQ39HB20-0506A |
NEMA16 ((39mm) |
2 |
Eén schacht |
20 |
0.065 |
0.5 |
| JQ39HB20-0404A |
NEMA16 ((39mm) |
2 |
Eén schacht |
20 |
0.065 |
0.4 |
Mechanische afmetingen:
Bedradingsdiagram:
Torkcurve:
Elektrische specificatie:
| Model |
Stroom
Fase
|
Resistentie
Fase
|
Inductievermogen
Fase
|
Behoud
Torsen
|
Afremming
Torsen
|
# van Leads |
Rotor
Inertie
|
Lange |
Gewicht |
| Eén schacht |
Een |
Ω |
mH |
N.m. |
N.m. |
# |
g-cm2 |
mm |
kg |
| JQ39HB20-0404A |
0.4 |
6.6 |
6.0 |
0.065 |
0.005 |
4 |
11 |
20 |
0.12 |
| JQ39HB20-0506A |
0.5 |
15 |
6.0 |
0.065 |
0.005 |
6 |
11 |
20 |
0.12 |
| JQ39HB34-0306A |
0.4 |
30 |
43 |
0.21 |
0.012 |
4 |
20 |
34 |
0.18 |
| JQ39HB34-0504A |
0.3 |
34 |
20 |
0.13 |
0.012 |
6 |
20 |
34 |
0.18 |
| JQ39HB38-0504A |
0.5 |
22 |
40 |
0.29 |
0.018 |
4 |
24 |
38 |
0.2 |
| JQ39HB38-0806A |
0.8 |
7.5 |
8 |
0.2 |
0.018 |
6 |
24 |
38 |
0.2 |
| JQ39HB44-0304A |
0.3 |
40 |
60 |
0.28 |
0.025 |
4 |
40 |
44 |
0.25 |
We kunnen extra service leveren:
Als deze motor niet overeenkomt met uw verzoek. Voel je vrij om contact met ons op te nemen, we kunnen aangepaste as / winding / montage flens / kabel / connector maken.We werken samen met u en uw team om een motor te ontwerpen die past bij de specifieke behoeften van uw toepassing.Alle engineering en ondersteuning wordt intern gedaan.
Service voor accessoires: versnellingsbak, aansluiting
Op maat gemaakte ontwerp: Op maat gemaakte wikkeling, op maat gemaakte flens, op maat gemaakte as....
Certificaat:
Vragen:
V: Hoe lang is de doorlooptijd voor bestellingen?
A: Levertyd: 4 weken na ontvangst van de aanbetaling
V: Wat is uw handelsgarantie?
A:100% productkwaliteitsbescherming.
100% product op tijd verzending bescherming.
100% betaling bescherming voor uw gedekte bedrag.
V: Wat is de MOQ?
A: 5 stuks, kleine bestelling welkom.
V: Maak je producten op maat?
A: Ja, we accepteren het.
Vraag: Over Serive na verkoop?
A: Naverkoopdienst 24 uur per dag.
V: Wat moet ik doen als ik niet tevreden ben met uw product?
A: Als er gebreken in de kwaliteit zijn, kunnen we een goede voor u ruilen.
In het algemeen is dit probleem zeldzaam.
V: Wat is de betalingstermijn?
A: T / T en Paypal worden vaker gebruikt, neem contact met ons op voor details
V: Wat is het kwaliteitsniveau van uw product?
A: We produceren goede kwaliteit, weigeren lage kwaliteit te produceren.
